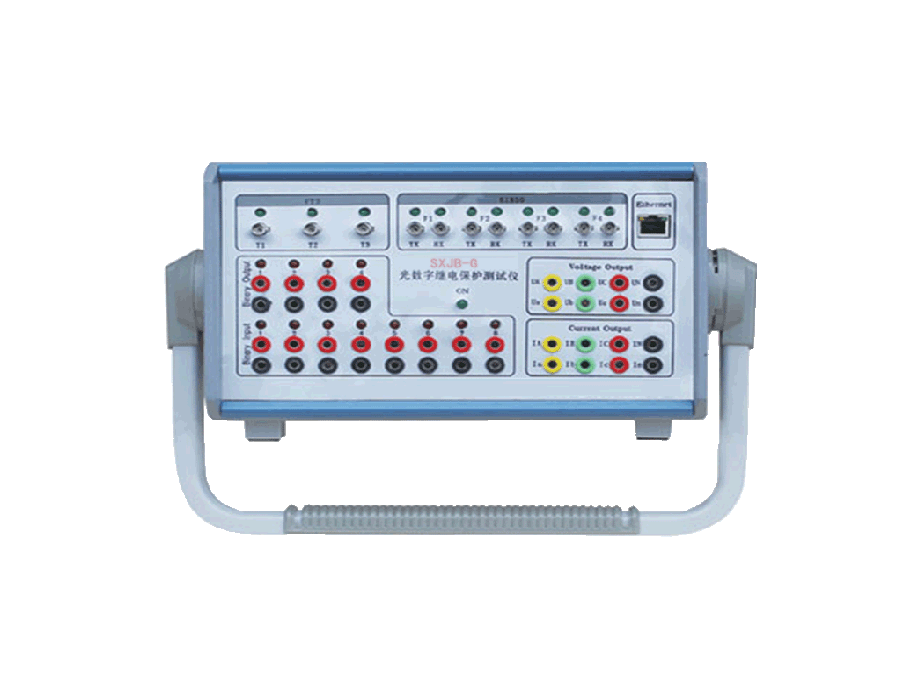

随着我国电力行业的发展，新技术的应用，数字化变电站成为未来变电站的发展趋势。SXJB-G 光数字继电保护测试仪是结合电力现场情况、众多电力用户经验自主研发的便携式新产品，采用高性能DSP处理器、大规模FPGA、百兆光以太网通信等技术，可支持IEC60044-8、IEC61850-9-1/2 和 GOOSE 的数字式继电保护测试仪，为符合 IEC61850-9-1/2、IEC60044-8、GOOSE 规约的数字化保护、自动化装置和仪器仪表提供了完整的测试方案，适应了数字化变电站的发展需要。

技术参数

SXJB-G光数字继电保护测试仪性能特点

1 产品硬件特点

◆ 提供 4 路 100Mbps 光纤以太网接口，可用于输出符合 IEC61850-9-2/9-1 规约的采样值报文，同时还可以用于 GOOSE 报文发送与接收

◆ 可输出 3 路符合 IEC60044-8 规范的 FT3 格式采样值报文

◆ 对于采样值报文，其通道功能、通道数目、采样速率、ASDU 数目等均可进行自由设置

◆ 对于 GOOSE 报文，其通道数目、发送间隔时间、控制块信息等均可自由配置

◆ 兼容传统模拟开关量处理，提供 8 路模拟开关量输入和 4 路模拟开关量输出，同时开入量能够自动识别带电位和空接点的输入信号

◆ 支持 12 路模拟小信号输出

◆ 支持 12 路直流电压源输出

◆ 支持 GPS 同步

◆ 提供 1 个 RJ45 以太网口，负责与上位机软件通信

◆ 完备的信号指示：在前面板上提供 IEC61850-9-2/9-1 以及 GOOSE 的光纤以太网接口的链接和收发状态指示，以及 IEC60044-8 的光纤接口的发送状态指示，所有硬接点的开入、开出量在前面板上均有相应的状态指示灯

◆ 所有光纤接口均为 ST 接口，接线稳定可靠

◆ 体积小、重量轻、使用方便

2 产品软件特点

◆ 兼容 WINDOWS XP、WINDOWS 7 等操作系统

◆ 界面风格统一、分类清晰、操作方便、并提供了丰富的设置量和状态量显示画面

◆ 支持手动配置、SCL 自动解析配置、报文监听配置、读取保存配置等四种配置方式，方便对数字测试仪进行配置

◆ 支持对模拟小信号的配置

◆ 支持对网络中的报文监听及分析、数字输出波形的监视、有效值与相位的计算

◆ 支持 SCL 解析与当前配置内容进行对比，快速定位配置差异，提供覆盖配置功能，迅速完成调试任务

◆ 支持报文监听配置与当前配置进行对比，快速定位配置差异，提供覆盖配置功能，迅速完成调试

◆ 支持对配置文件的保存、修改、删除等管理，方便重复调试任务

◆ 支持序号偏差、丢帧测试、同步测试、品质测试、序号跳变、错值测试等多种采样值异常模拟

◆ 完善的试验数据归档功能：所有试验数据采用数据库管理方式，能够将历次试验的有效结果数据分类归档保存，并提供了相应的维护和查询功能，方便用户随时查询和管理任意的历史结果

◆ 完备的试验报告功能，用户可以随时生成试验报告，并能够以网页、word 格式保存报告或直接通过打印机输出报告

◆ 完备的试验功能，能够对各种类型的保护装置及元件进行测试

◆ 独特的继电器特性模块，包含国内外绝大部分型号继电器的特性模板，只需输入定值即可直观的显示对应保护元件的特征图形

◆ 提供完备的电气信号量及状态量的显示

◆ 多种模拟量参数的设置方式：可以任意选择相-地、相-相、序分量、阻抗等输入方式，并可任意切换

◆ 独特的输出信号自定义模块，可以根据需要编辑各种复杂的信号输出流程

包装清单

SXJB-G光数字继电保护测试仪技术参数

◆ 以太网通讯接口

用 途： 与上位机进行通信

速 率：10/100Base-TX (10/100Mbps、双绞线、自动交叉)

端口数量： 1 个

接口类型 ：RJ45

◆ 光纤通讯接口

用 途 ：输出 IEC61850-9-1/2 报文、发送和接收 GOOSE 报文

速 率： 100Base-FX (100Mbit、光纤、全双工)

端口数量 ：4 对

接口类型： ST

波 长： 1300nm

光缆类型： 62.5/125μ m 多模光纤

传输距离： >1km

◆ FT3 接口

用 途： 输出 IEC60044-8 格式报文

速 率 ：5Mbit/s

端口数量 ：3 个

接口类型 ：ST

波 长： 820nm～860nm (850nm)

光缆类型 ：62.5/125μ m 多模光纤

传输距离 ：>1km

◆ 小信号输出

用 途： 低压保护设备测试

数 量： 12 路

幅 值： 峰值 20V

精 度： 0.2%

◆ 开入量

端口数量： 8 对

响应时间： 50us

计时范围： 1ms～999,999.999s

输入方式： 空接点或带电位，耐压 250VDC

其 它： 防抖动时间可设置

◆ 开出量

端口数量： 4 对

输出方式： 空接点，耐压 250VDC ，容量 250VA

◆ GPS 同步： GPS 同步接口 可选配 GPS 同步模块

◆ 供电电源

额定电压/频率： 100～240VAC/50、60Hz

允许电压/频率： 90～264VAC/40～60Hz

◆ 电 流： 1A(max)

◆ 机箱尺寸： 257mm × 135mm × 300mm

◆ 机箱重量： 5.5kg
