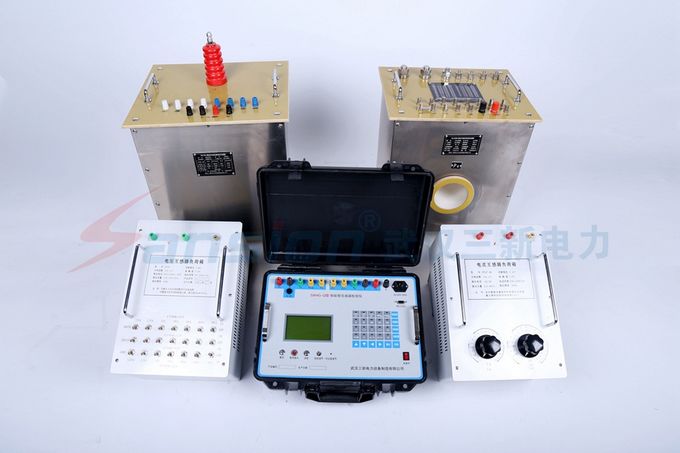

SXHG-Q互感器校验装置是一种新颖的自动化检测仪器，它运用先进的电子技术，对互感器的误差信号直接采极分解，并经适当运算后，将互感器的百分点、同相误差、正交误差同时以数字量显示出来。仪器操作简便，读数直观，测量迅速，能降低电能消耗，减轻劳动强度；体积小，重量轻，便于携带和现场测试；仪器能在5%定额工作电流（电压）下进行测试；另外要求本公司也能生产检测S级电流互感器和二次电压为100/3V的电压互感器校验仪，此时仪器能在1%额定工作电流下测量电流互感器的误差；在检测过程中仪器能方便地随时进行自校，以保证仪器的精度；关键元器件使用进口组件，质量稳定可靠，广泛用于计量、供电等部门和互感器生产厂家，是开展互感器检测的理想仪器。

技术参数

SXHG-Q全自动互感器校验台性能特点

◆ 仪器操作简便，读数直观，测量迅速，能降低电能消耗，减轻劳动强度

◆ 体积小，重量轻，便于携带和现场测试

◆ 仪器能在5%定额工作电流（电压）下进行测试

◆ 另外要求本公司也能生产检测S级电流互感器和二次电压为100/3V的电压互感器校验仪，此时仪器能在1%额定工作电流下测量电流互感器的误差

◆ 在检测过程中仪器能方便地随时进行自校，以保证仪器的精度；关键元器件使用进口组件，质量稳定可靠

包装清单

SXHG-Q全自动互感器校验台技术参数

◆ 测量范围

同相分量(%): 0.0001～200.0 分辨率:0.0001

正交分量(分):0.001～700.0 分辨率:0.001

阻抗(Ω):0.0001～20.0 分辨率:0.0001

导纳(ms)：0.0001～20.0 分辨率:0.0001

◆ 基本误差

同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1级可选)

正交分量:ΔY=±（Y×2%＋X×2%×34.38）±Dy(有1级可选)

“X”、“Y”——仪器的显示值

“Dx,Dy”——仪器的量化误差

百分表: 1.5级

输出电流、输出电压：2级

◆ 工作范围

电流：（1%－149%）In （In =5A）

（5%－149%）In （In =1A）

电压：（5%－149%）Un （Un =100V，150V，100V/√3）

（5%－149%）Un （Un =100V/3）

◆ 工作负荷

电流：TO对TX＜0.12Ω cosΦ=1

电压：a对x＜0.25VA （100V）

◆ 工作电源：AC220V±10% 50Hz±10%

◆ 工作环境：温度0℃～+40℃

◆ 相对湿度≤85%（25℃）

◆ 调压控制输出容量：7kVA（250V 30A）可根据要求扩展

◆ 调压器调节细度：优于0.04V
