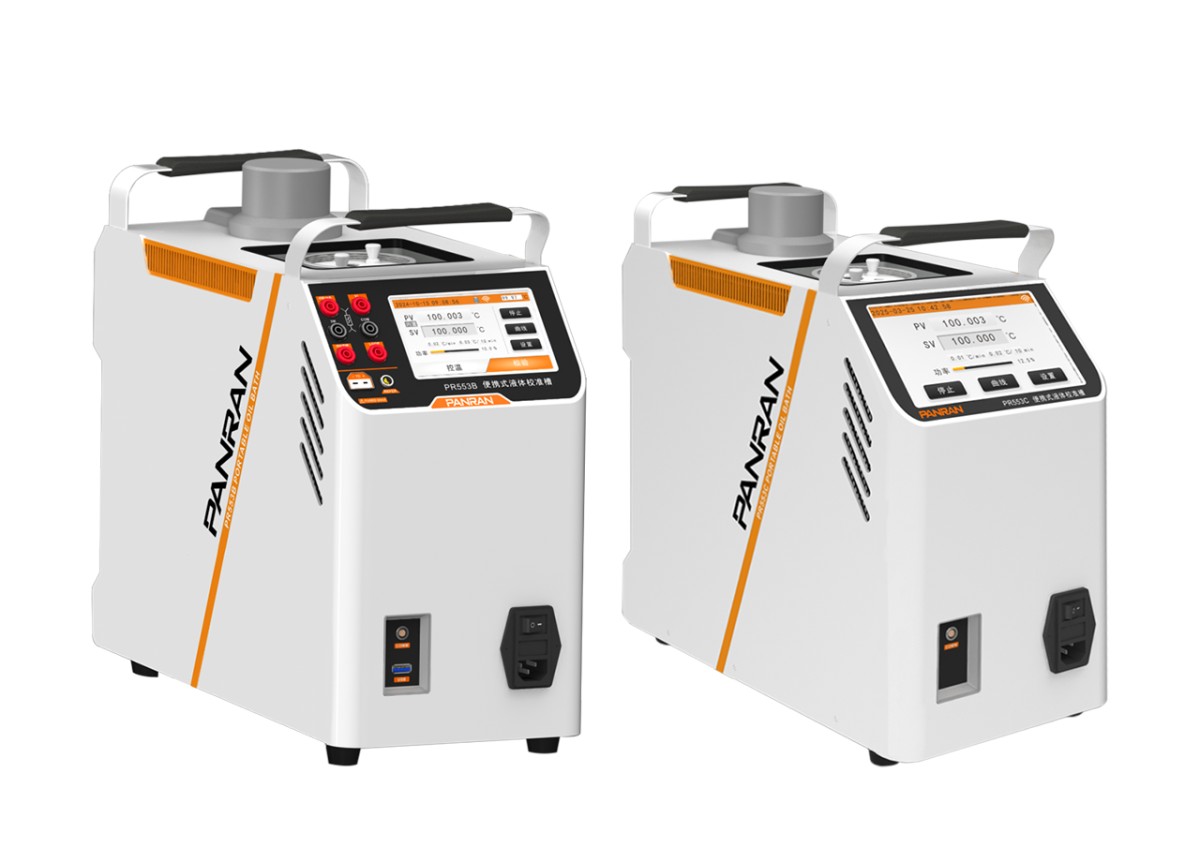

PR550系列便携式液体校准槽在体积、重量几乎与常规干体炉相同的情况下，兼具液体恒温槽均匀性好、热容量大、不易受外部干扰的特点，具有优异的静态及动态温度控制特性。PR552B/PR553B内置全功能测温通道及标准器测量通道，并支持可编辑的校准任务，无需其它外设即可实现热电偶、热电阻、温度开关、电信号输出型温度变送器的现场全自动校准。
传统的现场校准过程通常使用干体炉作为温度源，体积小巧且便于携带是干体炉的最大优势，但其温度均匀性完全依赖金属材料和空气的热传导，不但对传感器与插孔的直径匹配度提出了较高要求，也无法弥补不同规格传感器外部热传导所带来的校准误差，往往导致校准结果不够理想。
产品特点
■ 优异的升降温及恒温特性，更快的升降温速度及更短的稳定时间是提高现场校验效率的关键，PR550系列便携式校准槽采用了包括双组加热器、交直流混合控温、变速搅拌等创新技术以改善小型液体恒温源的动态和稳态控制特性。以PR553B/C为例，从室温升温至100℃并达到稳定状态仅需12分钟，可以在1小时内完成3～4个温度点的全自动校准，大大提高了现场校验效率。
■ 体积小巧，便于携带，全系列产品在确保结构强度满足要求的前提下，均采用了诸多轻量化设计，轻巧的外形尺寸及整备质量使用户能够更为轻松的将其布置到工作现场。以PR553B/C为例，其装满介质后的整机质量仅为12Kg，与常规的干体炉重量相当。
■ 密封设计，常规运输过程无惧介质外溢。全系列产品均配备了工作腔专用法兰及密封盖，并为后部的搅拌电机转轴设计了两级耐高温密封轴承，避免了除倾倒、倒置以外情况的介质溢出风险。
■ PR552B/PR553B具有独立的双通道测量功能，**通道具有全功能的测量能力，通过屏幕左侧的端子区连接各类热电阻、热电偶、温度变送器及温度开关等被校准对象，并集成内置24V电源。**通道用于连接标配的参考温度传感器，该传感器采用绕线式铂电阻，具有优异的长期稳定性和动态响应特性。
PR552B/PR553B具有控温模式及任务模式，两种模块可一键切换，控温模式中用户可以查看控温曲线、波动度等与控温相关的所有实时参数。任务模式则用于实现多个温度校准点的全自动校准过程，可以设定被校准对象类型、校准温度点、升降温速率、上下行程、稳定判断条件等关键过程参数，在自动校准过程中可以查看实时数据，并在任务完成后得到校准结果。PR552C/PR553C仅具有控温模式。
主要功能列表
软件功能 | 硬件功能 |
● 可选内/外置参考传感器控温 ● 可编程热电偶、热电阻多点自动校准 ● 可设定斜率升降温的开关量自动校准 ● 校准数据内部存储 ● 多点内/外置参考控温参数自整定 ● 自适应控温参数 ● 实时温度、功率曲线显示 ● 自定义温度波动度计算 ● U盘存储 ● 自定义报警温度上下限 ● 可选℃、℉、K | ● mV/mA/V/Ω测量 ● 开关量测量 ● 热电偶测量功能 ● 两线、三线、四线制热电阻测量 ● 内置参考端补偿 ● DC 24V输出（70mA最大） ● USB 2.0接口 ● 可选WiFi通讯，支持磐然云计量 ● 可调速直流搅拌电机 ● 放液阀（仅PR553） ● 可拆卸油箱（仅PR553） |
注：蓝色部分为PR552B/PR553B特有功能。
技术参数
■ 温度技术参数
项目\型号 | PR552B | PR552C | PR553B | PR553C | 备注 |
设定温度范围 | -30℃～160℃[注3] | 50℃～300℃ | 环境23℃时 |
工作介质 | 防冻液 | 甲基硅油 |
|
控温分辨力 | 0.001℃ | 0.001℃ |
|
控温准确度 | 0.1℃+0.17%RD | 0.1℃+0.17%RD |
|
温度波动性 | 0.02℃ | 0.01℃@50℃ 0.01℃@100℃ 0.02℃@300℃ | 10分钟波动性 |
温度均匀性 | 0.02℃@100℃ 0.02℃@0℃ 0.03℃@-30℃ | 0.02℃@50℃ 0.02℃@100℃ 0.03℃@300℃ | [注1] |
升降温速度 | 40min@RT～100℃ 35min@RT～0℃ 45min@0℃～-30℃ | 30min@RT～300℃ 12min@100℃～200℃ 15min@200℃～300℃ | [注2] |
以上技术参数均为环境温度23℃所测，使用规定的工作介质。 注1：测试采用6mm外径金属杆铂电阻，PR552B的有效温区位置为底部起20mm～120mm，PR553B有效温区位置为底部起20mm～160mm。 注2：达到稳定状态所需的典型时间。 注3：PR552使用100℃以上温度点时需采用低温导热油作为工作介质。 |
■ 电测技术参数
类型 | 量程 | 信号范围 | 准确度 | 分辨力 | 备注 |
电压测量 | 15mV | 0mV～15mV | ±0.015%RD+2μV | 0.1μV | 输入阻抗≥50MΩ |
50mV | 0mV～50mV | ±0.015%RD+5μV | 0.1μV | 输入阻抗≥50MΩ |
50V | 0V～50V | ±0.015%RD+0.005%FS | 0.1mV | 输入阻抗≥1MΩ |
电阻测量 | 500Ω | 0Ω～500Ω | ±0.015%RD+0.005%FS | 1mΩ | 四线制，输出1 mA电流 |
5kΩ | 0kΩ～5kΩ | ±0.015%RD+0.005%FS | 10mΩ | 四线制，输出0.1 mA电流 |
电流测量 | 50mA | 0mA～50mA | ±0.015%RD+0.005%FS | 1μA | 内阻=10Ω |
温度系数 | 2ppm/℃@（Ω、KΩ） 5ppm /℃@（mV、V） 5ppm /℃@（mA） |
24V输出 | 最大电压误差:0.3V； 最大负载电流:70mA； |
注：通过前面板端子进行接线。 |
■ 热电偶测温参数
类型 | 信号范围 | 准确度 | 分辨力 | 备注 |
S、R | 0℃～1760℃ | ±0.8℃@600℃ ±1.0℃@1000℃ | 0.01℃ | 包括参考端补偿误差 |
N、K | -80℃～1300℃ | ±0.6℃@(≤600℃) ±0.1%RD@(＞600℃) |
WRE325、WRE526 | 0℃～2300℃ |
B | 300℃～1800℃ |
T | -200℃～400℃ |
E | -90℃～800℃ |
J | -100℃～1090℃ |
EA2 | -30℃～760℃ |
注：使用前部参考端插座进行连接。 |
■ 热电阻测温参数
类型 | 信号范围 | 准确度 | 分辨力 | 备注 |
Pt10 | -200℃～800℃ | ±0.7℃ | 0.001℃ | 采用四线制测量方式 |
Pt100(385/392)、Pt1000 | ±0.08℃@100℃ ±0.18℃@700℃ |
Pt200 | ±0.25℃@100℃ ±0.45℃@700℃ |
Pt500 | ±0.19℃@100℃ ±0.37℃@700℃ |
Cu50 | -50℃～150℃ | ±0.17℃@100℃ |
Cu100 | ±0.11℃@100℃ |
外置参考电阻 | 0℃～700℃ | ±0.05℃@100℃ ±0.07℃@300℃ ±0.10℃@600℃ |
注：被校热电阻通过前面板端子进行接线，外置参考电阻通过REFER端口进行连接。 |
产品选型
■ 通用技术参数
项目\型号 | PR552B | PR552C | PR553B | PR553C |
外观尺寸 | 420mm(长)×195mm(宽)×380mm(高) | 400mm(长)×195mm(宽)×390mm(高) |
工作腔尺寸 | φ60mm×200mm | φ70mm×250mm |
额定功率 | 500W | 1700W |
产品重量 | 空载13kg；满载14kg | 空载10kg；满载12kg |
工作环境 | 工作温度范围：（0～50）℃，非冷凝 |
显示屏 | 5.0英寸 | 7.0英寸 | 5.0英寸 | 7.0英寸 |
工业触控屏,分辨率800×480像素 |
电测功能 | ● | / | ● | / |
外置参考传感器 | ● | / | ● | / |
任务功能 | ● | / | ● | / |
U盘存储 | ● | / | ● | / |
供电要求 | 220VAC±10%，50Hz |
通讯方式 | RS232（可选WiFi） |
校准周期 | 1年 |
注：●表示有此功能 |
