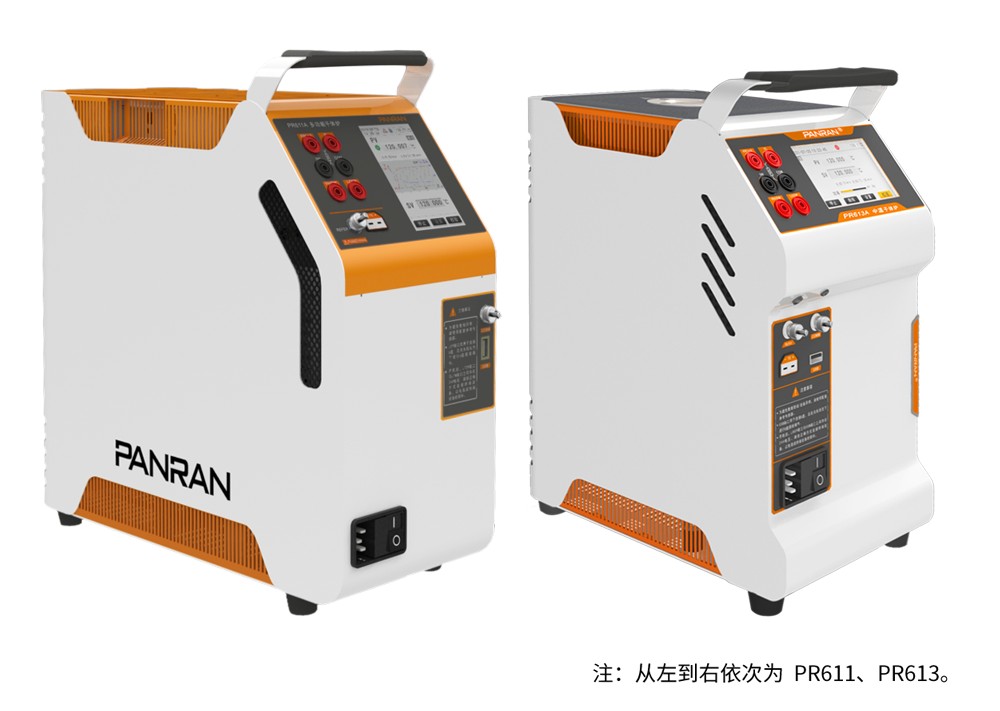

PR611系列多功能干体炉是集成了智能双区控温、自动温度校准、精密测量等先进技术的新一代便携式温度校准设备。具有优异的静态及动态温度控制特性，内置独立的全功能测温通道及标准器测量通道，并可编辑复杂的校准任务，无需其它外设即可实现热电偶、热电阻、温度开关、电信号输出型温度变送器的全自动校准，非常适合工业现场及实验室使用。
产品特点
► 双区控温
底部和顶部具有独立的控温单元，结合温度解耦控制算法，能够保障干体炉在复杂、变化环境下的温场均匀性。
► 快速升降温
通过智能控制算法实时调整当前工况的加热量及制冷量，在优化控制特性的同时，能够大幅提高升降温速度。
► 全功能电测通道
准确度优于0.02级，可校准各类热电阻、热电偶、温度变送器及温度开关。
► 参考测量通道
标配绕线式铂电阻作为参考温度传感器，支持多点插值修正算法以获得更好的温度溯源准确性。
► 可编辑任务模式
可编辑并设计包括温度校准点、稳定判据、采样方式、延时时间等多校准参数的复杂任务功能，从而实现多个温度校准点的全自动校准过程。
► 全自动温度开关校准
具有可设定的斜率升降温及开关量测量功能，通过简单的参数设定即可执行全自动的温度开关校准任务。
► 支持HART型变送器校准
内置250Ω电阻及24V回路电源，无需其它外设即可独立校准HART型温度变送器。
► 支持USB存储设备
校准任务执行后生成的校准数据会以CSV文件格式保存在内部存储器中，该数据可以在干体炉上进行查看，也可通过USB接口将数据导出至USB存储设备。
主要功能列表
软件功能 | 硬件功能 |
█ 可选内/外置参考传感器控温 █ 可编程热电偶、热电阻多点自动校准 █ 可设定斜率升降温的开关量自动校准 █ 校准数据内部存储 █ 多点内/外置参考控温参数自整定 █ 自适应控温参数 █ 实时温度、功率曲线显示 █ 自定义温度波动度计算 █ U盘存储 █ 自定义报警温度上下限 █ 可选℃、℉、K | █ mV/mA/V/Ω测量 █ 开关量测量 █ 热电偶测量功能 █ 两线、三线、四线制热电阻测量 █ 内置参考端补偿 █ DC24V输出（80mA最大）
|
技术参数
■ 温场参数
项目\型号 | PR611A/H | PR613A/H | 备注 |
型号 | -30℃～155℃ | RT+10℃～700℃ |
|
分辨力 | 0.001℃ | 0.001℃ |
|
均温块直径/插深 | φ26mm/160mm | φ26mm/155mm |
|
内置参考 控温准确度 | ±0.15℃@0℃ ±0.30℃@100℃ | ±0.15℃@100℃ ±0.60℃@600℃ | [注1] |
温度波动 | ±0.01℃@0℃,100℃ | ±0.03℃@100℃ ±0.07℃@600℃ | 10分钟 |
孔间温差 | 0.01℃@0℃,100℃ | 0.03℃@100℃ 0.10℃@600℃ | [注1] |
40mm轴向温差 | 0.20℃@0℃,100℃ | 0.20℃@100℃ 0.70℃@600℃ | [注1][注2] |
60mm轴向温差 | 0.50℃@0℃,100℃ | 0.50℃@100℃ 1.00℃@600℃ | [注1][注2] |
负载影响 | 0.01℃ | 0.05℃@100℃ 0.20℃@600℃ | 使用内置参考[注3] |
升温时间 | 23℃～155℃ 17min | 23℃～700℃ 25min | 以均温块底部温度 到达为准 |
降温时间 | 23℃～-30℃ 12min | 700℃～100℃ 35min |
稳定时间 | ≤5min | ≤10min | 使用内置参考 |
以上技术参数均为环境温度23℃所测，测试数据基于PR6115T(铝合金材质)/PR6135T(铜合金材质)测试专用均温块。 注1：采用2支φ3mm金属杆铂电阻测试； 注2：从均温块插孔底部算起40mm/60mm； 注3：测试条件为插入2支φ7mm金属杆铂电阻； |
■电测参数
类型 | 量程 | 信号范围 | 准确度 | 分辨力 | 备注 |
电压测量 | 15mV | 0mV～15mV | ±0.015%RD+2uV | 0.1μV | 输入阻抗≥50MΩ |
50mV | 0mV～50mV | ±0.015%RD+5uV | 0.1μV | 输入阻抗≥50MΩ |
50V | 0V～50V | ±0.015%RD+0.005%FS | 0.1mV | 输入阻抗≥1MΩ |
电阻测量 | 500Ω | 0Ω～500Ω | ±0.015%RD+0.005%FS | 1mΩ | 四线制，输出1mA电流 |
5KΩ | 0KΩ～5KΩ | ±0.015%RD+0.005%FS | 10mΩ | 四线制，输出0.1mA电流 |
电流测量 | 50mA | 0mA～50mA | ±0.015%RD+0.005%FS | 1μA | 内阻=10Ω |
温度系数 | 2ppm/℃@（Ω、KΩ） 5ppm/℃@（mV、V） 5ppm/℃@（mA） |
注：通过前面板端子进行接线。 |
■热电偶测温参数
类型 | 信号范围 | 准确度 | 分辨力 | 备注 |
S、R | 0℃～1760℃ | ±0.8℃@600℃ ±1.0℃@1000℃ | 0.01℃ | 包括参考端补偿误差 |
N、K | -80℃～1300℃ | ±0.6℃@(≤600℃) ±0.1%RD@(＞600℃) |
WRE325、WRE526 | 0℃～2300℃ |
B | 300℃～1800℃ |
T | -200℃～400℃ |
E | -90℃～800℃ |
J | -100℃～1090℃ |
EA2 | -30℃～760℃ |
注：使用前部参考端插座进行连接。 |
■热电阻测温参数
类型 | 信号范围 | 准确度 | 分辨力 | 备注 |
Pt10 | -200℃～800℃ | ±0.7℃ | 0.001℃ | 采用四线制测量方式 |
Pt100(385/392)、Pt1000 | ±0.08℃@100℃ ±0.18℃@700℃ |
Pt200 | ±0.25℃@100℃ ±0.45℃@700℃ |
Pt500 | ±0.19℃@100℃ ±0.37℃@700℃ |
Cu50 | -50℃～150℃ -50℃～150℃ | ±0.17℃@100℃ |
Cu100 | ±0.11℃@100℃ |
外置参考电阻 | 0℃～700℃ | ±0.05℃@100℃ ±0.07℃@300℃ ±0.10℃@600℃ |
注：被校热电阻通过前面板端子进行接线，外置参考电阻通过REFER端口进行连接。 |
产品选型
■ 通用参数
项目\型号 | PR611A | PR611H | PR613A | PR613H |
HART通讯 |
| ● |
| ● |
外观尺寸 | 360mm（高）*150mm（宽）*350mm（深） | 360mm（高）*180mm（宽）*270mm（深） |
质量 | 12kg | 9.2kg |
额定功率 | 700W | 1200W |
工作环境 | 工作温度范围：（0～50）℃，非冷凝 | 工作温度范围：（0～50）℃，非冷凝 |
显示屏 | 4.0英寸工业触控屏， 分辨率800×480像素 | 4.0英寸工业触控屏， 分辨率800×480像素 |
供电要求 | 220VAC±10%，50Hz | 220VAC±10%，50Hz |
通讯方式 | RS232、（可选WiFi） |
校准周期 | 1年 |
配套均温块
