结构及特点

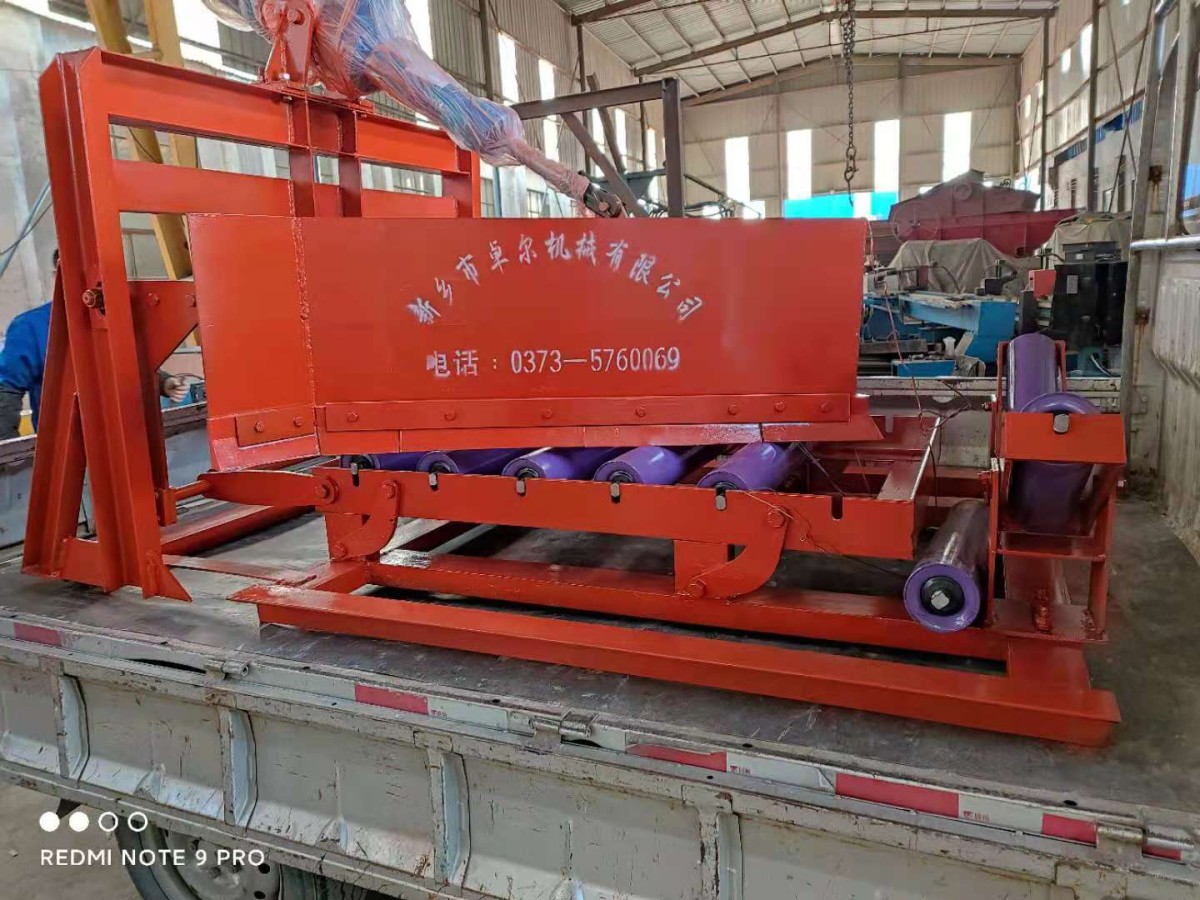

DTF单（双）侧犁式卸料器主要包括：犁头、犁头的支架、平托辊组、平托辊组的托架、托架连杆；所述犁头主要由犁前板、犁侧板、支杆、衬板组成，所述衬板为两块，与所述支杆结合成一个三角形结构，犁前板呈拐角形，固定在犁头的前面，所述犁侧板为两块，分别固定在两块衬板的外面；所述犁头的支架主要由两个犁臂、一个连杆、一个推拉杆组成，犁臂与连杆通过一个轴固定连接，连杆的另一端通过一个轴与所述推拉杆活动连接，所述连杆与犁臂的连接轴固定安装在两个立柱上；所述平托辊组由数个胶辊固定在一个辊架上组成，在辊架的下面设有两个滚轮，该滚轮安置在所述托架上，托架的上沿设有两个突板和两个凹槽，托架的一端与两个托架连杆下端的卡口活动卡接，托架连杆的另一端固定连接在所述连接轴上；其特征在于：所述犁臂与所述衬板的连接为活动连接；所述犁前板和犁侧板的下沿比与它们固定在一起的衬板向下伸出２－５ｃｍ；所述犁前板和犁侧板是用有机耐磨材料制成。

该产品进一步克服了所有老式卸料器的不足点，由于改进了前后双犁头，锁紧装置、手电两用和机械 式自锁三种不同结构的安装方式，所以是目前国内***的卸料分煤机械。

 1、犁头部分分为前部合金高铬猛或石棉材质的前犁头和耐磨胶板的后犁头，使卸料更干净。

 2、犁头增加的锁紧装置为机械式抓拉式，可调节犁刀的高低，以**面贴近皮带，工作时犁刀不会 因煤的：中击力而抬起或抖动，避免了胶带被撕裂、磨损及漏煤现象。

 3、驱动部分是目前国内**产品手电两用机械式电液推杆。克服了电动推杆过载能力差、易烧电 机、卡死、顶弯丝杆等缺陷，普通电液推杆内外泄漏、不自锁、下滑、爬行等新的弊端。而手电两用机械 式电液推杆具有**自锁、无内外泄漏、过载能力极大、运行平稳等优点。

 4、安装方式分为A、B、C三种， 电液推杆可以放在分煤机上部、竖直安装，胶带两侧部安装三种选 择方式，极大的方便客户。

 5、锁气器翻板采用高锰铬耐磨材料，延长了使用寿命达20年，减少了维修量。

6、锁气部分的使用： (1)使物料均匀分布，防止跑偏和粘料及沿途撒料。 (2)减少诱导鼓风，使其减速小到原来的10％以下。 (3)适用于输送粘料、湿料、大块料、粉性料、防止发生粘堵。
