凸轮式转子泵
品牌:durrex(得利时)
产地:宁波
转子泵类别:凸轮泵(罗茨泵)


产品名称
Rotary lobe pump
产品介绍

    凸轮式转子泵是DURREX公司经过数十年研究开发而制造的旋转式容积泵,产品的专业制造技术和加工精度达到国际先进水平。
    凸轮式转子泵的制造标准分为:食品及、化工级、普通型、油田型和特种型五大系列,产品的核心部件和密封装置,根据介质的不同特性,采用不同的材料和不同的密封形式,以满足各种物料和生产工艺流程的需要。DURREX公司的转子设计品种有12种,每种转子可在同一台泵上互换使用。
产品原理:

泵头结构
转子泵分解图
转子泵工作模拟图

产品特点:
    ◆ 转子与转子,转子与泵体之间保持一定间隙、无摩擦系数,使用寿命长。
    ◆ 装拆简单,维护、清洗方便,易损件少。
    ◆ 高效节能,故障率低,密封可靠,噪音低。
    ◆ 采用特种材料后,可输送污泥、污水等含有固体颗粒的介质。
    ◆ 可输送介质粘度为≤200万cp,以及含固量为60%的浆料。
    ◆ 配置变频器后,可以随意调节流量,并可作一般计量泵使用。
    ◆ 根据用户连接要求,可选配法兰式、螺口式、卡箍式。
    ◆ 可输送气、液、固相混合物料。
    ◆ 保温冷却泵采用内置式结构,保温性好。
    ◆ 移动式泵可以吸取各种桶装物料,吸入真空度达0.08Mpa。
    ◆ 根据用户要求可在泵头配置卫生级安全阀。
转子简介

(1) 一叶转子:适合于输送含有大颗粒物料的介质,对大颗粒物料的破碎率较低,但其脉动大,压力低,容积量小,很少使用。(1) single impeller: used to transfer medium with a little large grains because this impeller is not easy to damage grains. The shortage is high impulse, low pressure, small capacity, so seldom using.
(2) 二叶转子:适合于输送含有中小颗粒物料的介质,对中小颗粒物料的破碎率相对较低,略有脉动,容积量小于三叶转子。(2) double impeller: used to transfer medium with middle or small grains, with low damage rate and low impulse, the capacity is smaller than tri-impeller.
(3) 三叶转子:通用的转子类型,容积置大于其它类型转子,各种性能指标优于一叶、两叶转子,但其在输送物料的过程中对颗粒物料有一定的破碎率。(3) tri-impeller: this is commonly type, the capacity and performance is better than other rotors. The shortage is high requirement to medium because its easy to damage grain medium.
(4) 四~十二叶转子:当转子叶片超过三叶后,其容积量因转子叶片的增加而减少,转子叶片越多,容积量则越少,多叶转子在输送物料时稳定性相对有所提高,但在输送过程中容易破碎颗粒物料。(4) multi-impeller: when impeller quantity beyond three, the capacity will decrease when impeller increase. Multi-impeller has high stability while using, but easy to damage grain medium.

密封简介

A : 机械密封
B : 水冷却机械密封
C : 油润滑机械密封
材料:硬质合金、碳化硅、石墨……
Mechanical Sealing
Water-flush mechanical sealing
Oil-lubricating mechanical sealing
Materials:tungsten carbide, silicon carbine, graphite
D : 填料密封
材料:自润滑聚四氟乙烯纤维……
Packing Sealing
Materials:self-lubricating PTFE fiber

应用领域:
日用化工:AES、LAS、AOS、MES、K12、甘油、山梨醇、脂肪醇、沐浴露、护肤霜、洗发液、洗手液、牙 脔、肥皂、洗衣粉料浆等。
精细化工:染料、颜料、各种浆料、化工助剂、粘胶剂、107胶、硅油、皮革油、乳化炸药各种胶体料等。
食    品:巧克力、炼乳、酸奶、蜂蜜、糖浆、蔗糖、番茄汁、浓缩果汁、果酱、冰淇淋、牛奶、酵母泥浆、 肉浆、果冻、调味品、酒糟、大豆蛋白、面粉浆等。
造    纸:聚丙烯酰胺(PAM)、碳酸钙、淀粉糊、羧基丁苯苯胶乳、松香、松香胶、纸浆、填料、干强
剂、湿强剂、施胶剂、助留助滤剂、消泡剂、涂布、水处理化学品等。
化    纤:粘胶浆粥、PVA、维纶浆料、腈纶浆料、胺纶浆料、聚脂切片、涤纶、丙纶、人造纤维、功能性纤
维等。
医    药:各种药脔、浸耷、药乳液、药丸糊、糖浆、保健品、药剂等。
涂    料:油漆、涂料、油墨、绝缘漆、树脂、助剂、有机溶剂等。
技术参数:

 型号 排量(L/r) 转速(r/min) 流量(m3/h) 压力(MPa) 功率(KW) 吸入压力(MPa) 粘度范围(cp) 进出口径DN(mm)
 10TLS12-0.1C 0.01 10-720 0.1 0.1-1.2 0.12-1.1 0.08 1-1000000 10
 15TLS12-0.5C 0.04 10-720 0.5 0.1-1.2 0.25-1.5 0.08 1-1000000 15
 25TLS12-2C 0.15 10-720 2 0.1-1.2 0.25-2.2 0.08 1-1000000 25
 40TLS12-5C 0.32 10-500 5 0.1-1.2 0.37-3 0.08 1-1000000 40
 50TLS12-10C 0.65 10-500 10 0.1-1.2 1.5-7.5 0.08 1-1000000 50
 60TLS12-15C 1.1 10-500 15 0.1-1.2 2.2-11 0.08 1-1000000 65
 65TLS12-20C 1.74 10-500 20 0.1-1.2 2.2-15 0.08 1-1000000 65
 75TLS12-30C 2.5 10-500 30 0.1-1.2 3-22 0.08 1-1000000 80
 80TLS12-40C 3.65 10-500 40 0.1-1.2 4-30 0.08 1-1000000 100
 100TLS12-60C 5.2 10-500 60 0.1-1.2 5.5-45 0.08 1-1000000 125
 125TLS12-80C 6.8 10-500 80 0.1-1.2 7.5-55 0.08 1-1000000 125
 140TLS12-120C 9.8 10-400 120 0.1-1.2 11-90 0.08 1-1000000 150
 150TLS12-150C 12.8 10-400 150 0.1-1.2 15-160 0.08 1-1000000 150
 200TLS12-200C 16 10-300 200 0.1-1.2 18.5-185 0.08 1-1000000 200

注:根据物料粘度值,泵的进出口径可以扩大。

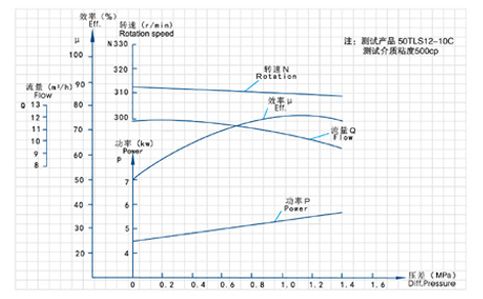

性能曲线图:

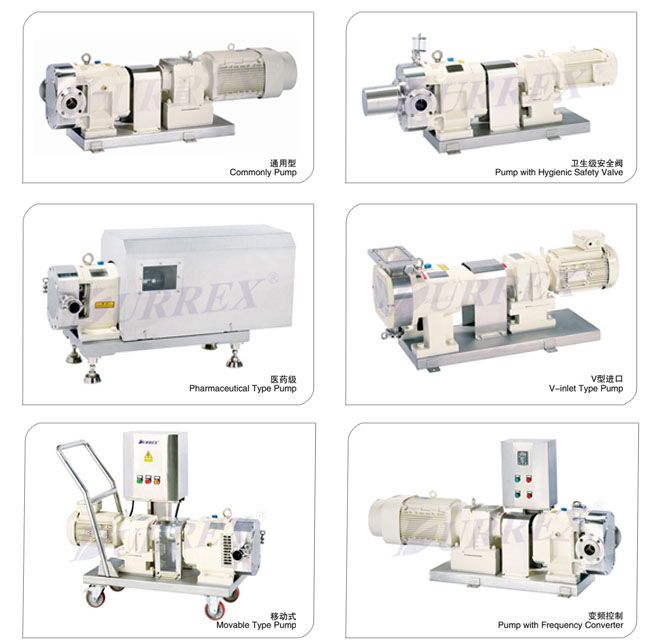

整机参考图:
