TH8200系列可编程直流电子负载是我司自主研发制造的一款性能**、功能齐全的直流电子负载。本系列产品不仅具有CC/CV/CR/CP等基本功能更具备了任意IV特性(ARB)模式，可供用户根据输入电压任意设置电流来进行负载的模拟测试。

TH8200系列产品采用双核（ARM+DSP）自动控制硬件电路 架构，使得系统运行更加稳定；完备的硬件保护电路功能（OVP、OCP、OPP、OHP、REV、UVP）对仪器及被测物实施全面保护，消除了用户的后顾之忧。采用高速、安全、可靠性强的16位采样芯片，确保采样精度和分辨率，单次采样可同步刷新电压、电流值；100K真实采样速率，测量精度高，抗干扰能力强，并能显示瞬态加载电流波形。

其最高电流变化速率可达24A/μs(TH8204)，最小设置分辨率为10μA (TH8201)可应对各种需电流高速变化的电源、电流传感器试验。它还加入了可编程软启动功能。应用了Linux操作系统，使得设置储存文件的个数基本不受限制，并提高了对USB储存器的支持。

此外，本仪器前面板人性化的交互式设计使用户可以方便快捷的进行各种设置操作，更提供了丰富的有线、无线通讯接口LAN、WIFI、USB、RS232以及GPIB（可选）以满足 用户的通讯及系统连接需求。

功能特点

A. 常规模式

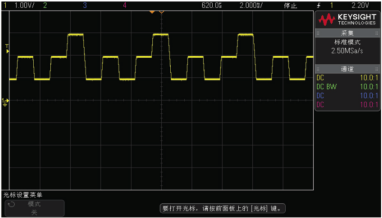

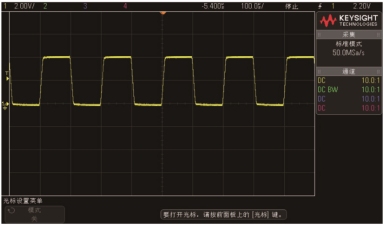

B. 动态测试

动态测试使负载在高、低电流间以高达50kHz的频率反复切换，来测试电源在带宽范围内的动态特性。电流的变化提供三种动作类型，分别为连续、脉冲和翻转。电流的上升、下降速率为独立可调，使其具有更广泛的应用场合。例如此功能非常适用于测试D/D转换器与电池的瞬间大电流耐受程度。

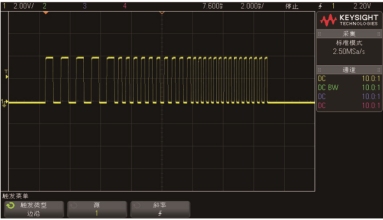

C. 动态频率扫描

动态频率扫描提供了对数和线性两种频率步进方式。

频率最高可达50kHz，用以捕捉被测电源的过冲电压峰值（Vp+）及跌落电压谷值（Vp-）。

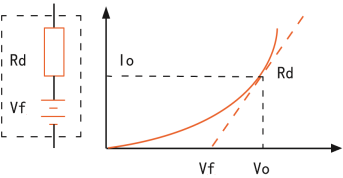

D. CR-LED测试

模拟二极管负载特性的功能。

CR-LED测试通过发光二级管的导通电压和操作电阻设置，可以真实的模拟LED的实际带载特性，避免了常规的定电阻模式（CR）下电压电流不稳定产生的震荡情况。从而检测LED电源的真实带载情况。

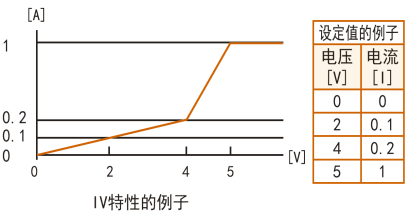

E. ARB测试

在ARB模式下，可设定3-100个 I-V 特征点从而组成任意的I-V特性曲线。两点之间采用线性插值。该模式可用来模拟二极管等。

F. 电池测试

负载模拟电池工作模式，进行电量测试的功能。放电条件支持CC、CP及CR三种方式。停止放电支持设定电压、时间(1秒-360,000秒)、电流容量或功率容量四种方式。放电完成后，测量并显示电池的放电电量(WH、AH)与总放电时间。

G. 负载效应测试

负载将在低准位拉载电流（Imin）、高准为拉载电流（Imax）和正常工作电流（Inormal）下进行带载，并分别持续一段预设的时间（Delay），然后记录下不同载荷下的电压值，测量并显示被测电源的负载调整率（Regulation）、ΔV及电源内阻（Rs）。

H. 列表测试

负载根据用户所编辑的列表（折线图）进行电流拉载。

主要应用于模拟电池放电拉载电流、模拟笔记本电脑拉载电流、模拟电动汽车拉载电流、模拟两个电流准位以上的动态电流。

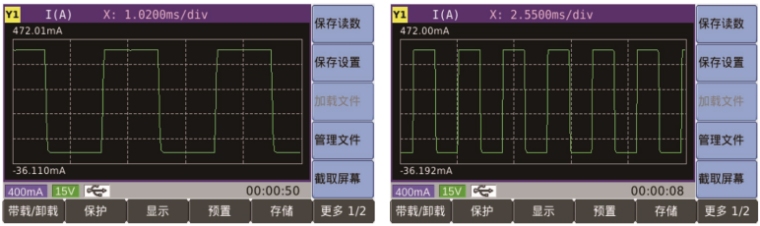

I. 用户可编辑周期性电流信号进行拉载。

波形类型：正弦波、三角波、方波、梯形波、前锯齿波、后锯齿波。

可调参数：幅度、周期等。

J. 自动测试

自动测试可用于生产线的品质检测。

负载将根据预先编辑好的测试步骤，按照执行顺序进行带载测试，并自动判定合格与否。根据设置的触发输出条件启动触发输出。

K. 数字化功能(Dititized)

按照设定采样率（100Hz～100kHz）采集设定点数的电压和电流值，并以曲线的形式显示到屏幕上，也可上传到上位机进行数据处理。主要可用于捕捉电压和电流的瞬变信号。

L. 可编程的保护功能及其他

支持过电流保护（OCP）, 过功率保护（OPP）,过电压保护（OVP）, 低电压保护（UVP）, 过热保护（OHP）,逆连接检测（REV）, 外部警报输入检测, 配置设置, 配套上位机。

M. 并联运行（相同机型的并联运行最多5台）

此外, 不使用助推器的并联运行中, 包括主机可并联连接最多5台相同机种（最大6kW／1200A）。连接为单一控制, 主从运行, 用主机的面板可控制及显示全部系统。按照连接时连接机台的数量, 需要选购并联运行电缆。

应用

■ 电源类
