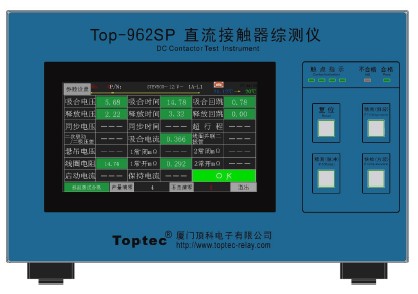

产品介绍 主要功能 1、能测试常开/常闭直流接触器的线圈电阻、线圈并接二极管、线圈反峰电压、接触电阻、吸合电压、释放电压、动作时间、回跳时间、同步时间、同步电压、启动电流、保持电流等参数； 2、触点接触压降测试条件：开路电压 DC6V，闭路电流 DC0.1A、DC1A、DC20A； 3、测试的触点组数：最多 2 组转换触点； 4、有快检、精测(脉冲)、精测(斜坡)三种测试方法； 测试速率：可以选着常规直流接触器测试与启动直流接触器测试两种速率。直流接触器接触压降采用静态测量，检测到触点导通后，再加载闭路电流； 5、人机界面友善，测试结果 7 寸彩色触摸屏显示，不合格红色指示，不合格参数红色高亮显示，操作简单直观； 6、测试速度快。以下时间仅供参考，实际以设定的参数、继电器的性能为准。直流接触器：精测(斜坡)时间 5 秒/只，精测(脉冲)时间 5.5秒/只，快检时间3 秒/只。 7、带 RS232 和 RS485 通讯接口，直接将测试数据连接 PC，通过 PC 机显示、储存、统计、打印。也可通过 RS232 通讯接口由 PC 机进行参数设置。(选配，默认不带) 8、带有合格/不合格输出接口，具有很强的抗干扰能力，可以与自动检测机**连接。(选配，默认不带) 执行的标准： GJB 65B-99 有可靠性指标的电磁直流接触器总规范 IE61810-7 Electromechanical elementary relays –Part 7 : Test and measurement procedures 技术参数 ◆线圈电阻测试：测试条件：< 5mA，测试范围：共分 3 档 档位 1：1.0Ω～10.00Ω，分辨率： 0.01Ω，测量误差：±1%±0.1Ω； 档位 2：10.0Ω～100.0Ω，分辨率： 0.02Ω，测量误差：±1%； 档位 3：100Ω～1000Ω， 分辨率： 0.3Ω，测量误差：±1%； ◆反峰电压：测试范围 0～300V，分辨率 0.1V； (直流接触器断电后，线圈产生的反电动式电压最高峰值)为了保护仪器避免被过高的反峰电压损伤内部芯片，采样系统有对反峰最高值限制，仪器只能显示最大到 300V； ◆线圈并联二极管测试：并联正向、并联反向、漏接、误并联、不并联等检测。 ◆接触压降测试： 采用四段测试端，恒电流测试。U=I*R，触摸屏显示的时候，软件根据选择显示的方式，自动换算。计量时，只做接触电阻计量，压降可以通过公式，客户自行换算。测试条件：开路电压：DC 6V (电压误差：±5%)； 闭路电流：DC 0.1A、1A、20A 三档(电流误差：±4%)；DC6V/100mA 与DC6V/1A：0‐511mΩ，分辨率0.1mΩ，精度±1%±0.5mΩ；DC6V/20A：0‐25mΩ，分辨率0.02mΩ，精度±1%±0.02mΩ。 ◆吸合/释放电压： (电压调整率： 直流 0～48V 档≤1%，其它档≤0.8%) ◆测试范围：DC 0V～48V (纹波系数 ≤1%)，输出电流：≥4000mA；分辨率：0.01V，测量误差：±1%±0.03V； ◆测试范围：DC 0V～75V (纹波系数 ≤1%)，输出电流：≥2000mA；分辨率：0.03V，测量误差：±1%±0.03V； ◆吸合/释放时间：测试范围：0～60mS，分辨率：10uS，测量误差：±1%±10uS；注意：吸合时间测试，仪器输出额定电压，因用 MOS 管控制线圈动作，MOS 本身有一定的内阻，因此加载到线圈的实际电压会小于额定电压，线圈实际电压=额定电压-MOS 压降。 ◆吸合回跳/释放回跳时间：测试范围：0～60mS ，分辨率：10uS，测量误差：±1%±10uS； ◆同步时间：测试范围：0～10mS，分辨率：10uS，测量误差：±1%±10uS； ◆同步电压：测试电压：0～20%额定电压，分辨率：0.01V； ◆启动电流：DC0～4A，分辨率：0.001A， 保持电流：DC 0～2A，分辨率 1mA。精度±1%±1mA。保持电流延时测试时间：0～2 秒设定； ◆悬吊电压：测试电压：0～20%额定电压，分辨率：0.01V； 常闭触点断开时的电压 V1，常开触点闭合的电压 V2，△V=V2-V1，△V 即为悬吊电压； ◆环境温度：测量范围：5～40℃ 测量误差：±1℃； ◆参数设置容量：100 种； ◆显示方式：全屏 7 寸彩色触摸屏显示； ◆合格/不合格信号输出方式：晶体管输出：1 路合格信号，8 路不合格信号，不良信号分8种； ◆RS232 通讯接口：通过 RS232 通讯接口连接 PC 机，显示、储存、统计、打印；也可通过 RS232 通讯接口由 PC 机进行参数设置；(选配功能，需另外付费购买) ◆体积： 宽 325mm × 高 220mm × 深 480mm； ◆质量：14.5kg； |
