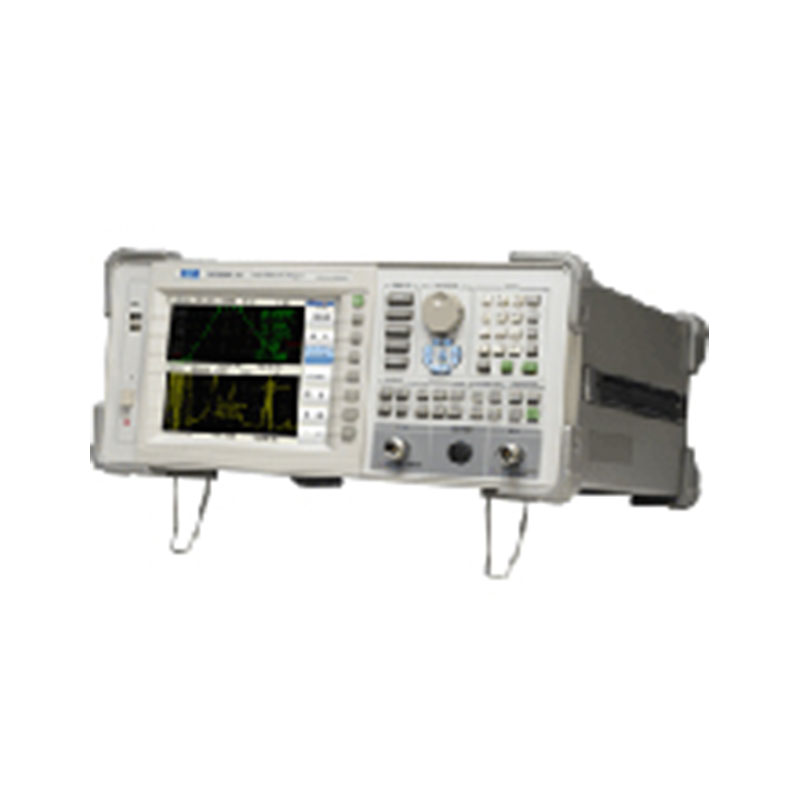

矢量网络分析仪NA7100A/B

频率范围：

300KHz～1300MHz

频率稳定度：

≤ ±5 x10^-6

频率分辨率：

1 Hz

信号纯度：

≤ -67dBc/Hz@10KHz

输出电平：

-50dBm～+10 dBm (电桥内置)

电平精度：

≤±1.5dB

电平平坦度：

≤±0.2dB（校准后）

谐波抑制比:

≤-30dBc(＞1MHz), ≤-25dBc(≤1MHz)

方向性:

≥ 50dB（矢量校准后）

端口特性：

VSWR ≤ 1.3

接收机部分

分辨率带宽：

100Hz～15 KHz

动态范围：

≥100 dB ( RBW = 1 KHz )

电平精度：

≤±1.5 dB

测量分辨率：

0.01dB

最大输入电平：

+10dBm

输入损坏电平：

+20dBm

端口特性：

VSWR ≤ 1.2

相位特性

相位分辨率：

0.01°

相位准确度：

0.5°(RBW=1KHz,常温)

1°(RBW=3KHz,常温)

显示特性

对数刻度：

0.01 dB/DIV～50 dB/DIV

线性刻度：

1µV/DIV～10V/DIV

分辨率：

0.01 dB

扫描时间：

约150ms/场～20s/场（201点）

显示器：

7.5寸彩色TFT液晶

测量功能

测量通道：

2通道,4轨迹

测量格式：

A,B,R,A/R,B/R,A/B

测量参数：

对数幅度、线性幅度、相位、群时延、实部、虚部、

驻波比、史密斯圆图、圆极图、阻抗幅度

存储功能：

可存储200个配置和图形文件

扫描方式：

线性、CW（点频）、对数、功率

触发方式：

连续、单次、保持

接口

配有USB口，LAN口，VGA显示接口，打印接口，RS232串口，键盘口

其它指标

电源及功率：

AC 90V～250V/50Hz，P ≤ 113 W

机械特性指标：

4U/19”标准机箱

重量：

约15 Kg

工作环境要求：

温度：0℃～40℃，湿度：≤75%

储存环境要求：

-10℃～50℃

内置存储器：

1G byte

外形尺寸：

400mm×220mm×470mm
