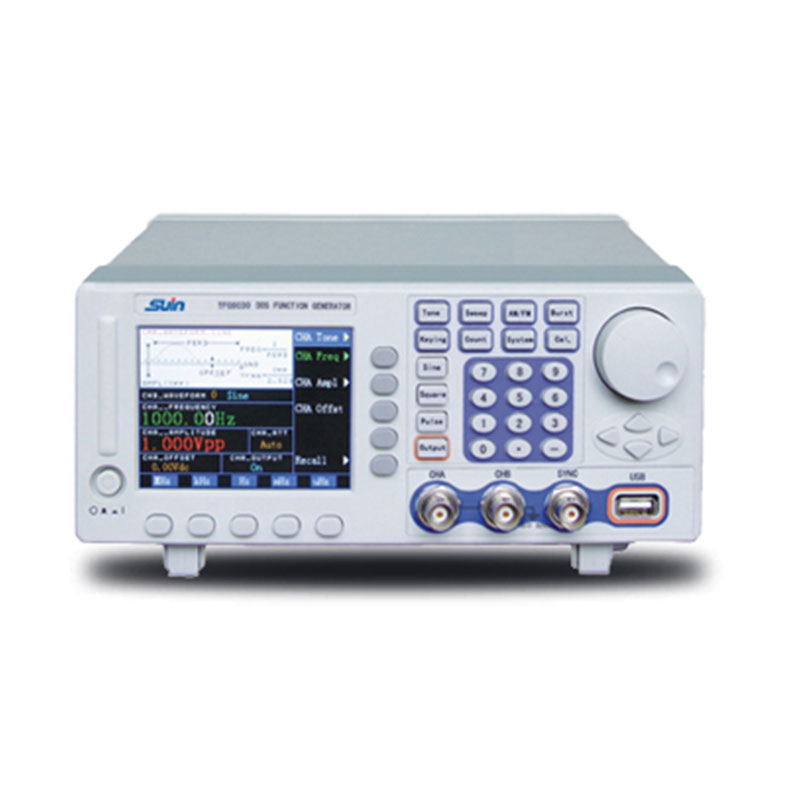

DDS函数信号发生器TFG6020

DDS函数信号发生器，40μHz～20MHz，32种波形，双路独立输出，液晶显示。

主要特点

1.1输出 A 特性

1.1.1  波形特性

波形种类：正弦波，方波，脉冲波，直流

波形长度：3～16K点

振幅分辨率：10位（包括符号）

采样率：180MSa/s

1.1.2  频率特性

正弦波频率范围：40mHz～40MHz(注2)        分辨率：40mHz

                40μHz～1kHz             分辨率：40μHz

方波脉冲波频率范围：40mHz～5MHz

准确度：±(设置值×5×10-5＋40mHz)

1.1.3  正弦波频谱纯度

谐波失真（1Vpp）：

DC～1MHz          -50dBc

1MHz～20MHz       -40dBc

20MHz～40MHz      -30dBc

总谐波失真（20Vpp）：

20Hz～20kHz     　  ≤0.5％

1.1.4  方波脉冲波特性

边沿时间: ≤20ns

过冲: ≤5％

方波占空比： 50％ (固定)

脉冲波占空比：0.0％～99.9％

脉冲宽度：50ns～5s

1.1.5 幅度特性（自动衰减，偏移0Vdc，高阻负载)

幅度范围：

DC～1MHz              2mVpp～20Vpp

1MHz～15MHz          2mVpp～10Vpp

15MHz～40MHz         2mVpp～6Vpp

分辨率：

2mVpp～2Vpp  　　    2mVpp

2Vpp～20Vpp  　　    20mVpp

准确度(1kHz，＞50mVrms，自动量程)：±(设置值×1％＋2mVrms)

平坦度(相对于1kHz 的正弦波，1Vpp)：

DC～1MHz             ±5％

1MHz～10MHz  　  　  ±10％

10MHz～40MHz 　　    ±15％

单位(正弦波,方波)：Vpp，Vrms

1.1.6  偏移特性（衰减0dB，幅度0Vpp，高阻负载）

偏移范围：±10V

分辨率：20mV

准确度：±(设置值×1％＋20mV)

1.1.7  输出端口

输出阻抗：50Ω 典型值

输出保护：过载限制电流，故障排除后自动恢复输出

1.1.8  调制特性

FM，AM 调制

载波波形：正弦波，方波

调制波形：通道B波形或外部波形

调制频率：2mHz～20kHz

FM调频频偏：0％～20％

AM调制深度：0％～150％

调制源：内部/外部

FSK，ASK，PSK 调制

载波波形：正弦波，方波

调制波形：占空比为50％的方波

FSK载波和跳变频率：40mHz～40MHz（注2）

ASK载波和跳变幅度：2mVpp～20Vpp

PSK跳变相位：0～360°       分辨率：11.25°

跳变速率：10ms～60s

触发源：内部

外部调制输入

电压范围：±5V

频率：DC～20kHz

1.1.9  扫描特性

波形：正弦波，方波

类型：线性频率扫描，线性幅度扫描

方向：向上，向下，上下

扫描范围：扫描始点和终点任意设置

扫描步进时间：10ms～60s

触发源：内部，手动单次

1.1.10  相加特性

A B相加：A通道和B通道信号线性相加，从A通道输出。

1.2  输出B特性

1.2.1  波形特性

波形种类：正弦波，方波，三角波，锯齿波，阶梯波等32种波形

波形长度：10～1K点

振幅分辨率：8位（包括符号）

采样率：10MSa/s

1.2.2  频率特性

正弦波频率范围：40mHz～1MHz

其他波形频率范围：40mHz～50kHz

分辨率：40mHz

准确度：±(设置值×5×10-5＋40mHz)

1.2.3  正弦波频谱纯度

谐波失真(1Vpp）：-40dBc

总谐波失真（20Vpp）：

20Hz～20kHz       ≤1％

1.2.4  幅度特性(高阻负载)

幅度范围：20mVpp～20Vpp

分辨率：20mVpp

准确度(1kHz，＞50mVrms)：±(设置值×1％＋10mVrms)

平坦度(相对于1kHz 的正弦波，1Vpp)：± 5％

1.2.5  脉冲串

波形：通道B波形

频率：40mHz～1MHz

脉冲串计数：1～65000

起始/停止相位：0°

触发频率：40mHz～500kHz

触发源：内部，手动单次

1.2.6  谐波特性

谐波次数（B通道为A通道的谐波）：

40mHz～1MHz          0.1～250.0次

A B通道相位差：

10Hz～100kHz       0～360°    分辨率：1°

1.3  同步输出特性

1.3.1  频率：与A通道相同

1.3.2  电平：TTL，CMOS兼容，低电平＜0.3V ，高电平＞4V

1.3.3  边沿时间：≤20ns

1.3.4  输出阻抗 ：50Ω典型值

1.4  程控接口

1.4.1  USB接口：随机演示软件

1.5  通用特性

1.5.1 显示：3.5″彩色TFT液晶显示，320×240像素，中英文菜单

1.5.2 电源：电压AC220（1±10％）V，频率50（1±5％）Hz，功耗＜30VA

1.5.3 环境：温度10℃～40℃,        相对湿度＜80％

1.5.4 尺寸：221mm×100mm×340mm

1.5.5 重量：3.15kg

1.6  选件特性

1.6.1  频率计数器

频率测量范围：1Hz～100MHz

计数测量范围：1～4000000000

输入信号幅度：200mVpp～20Vpp

1.6.2  功率放大器

最大功率输出：8W（8Ω），2W（50Ω）

最大输出电压：30Vpp

频率带宽：1Hz～200kHz

1.6.3  程控接口

RS232接口

注1：技术参数的测试，应该在18℃～28℃环境温度下，开机30分钟后进行。

注2： TFG6010：40mHz～10MHz       TFG6020：40mHz～20MHz

       TFG6030：40mHz～30MHz       TFG6040：40mHz～40MHz

双路输出，两路信号可独立输出也可线性相加输出

具有脉冲信号源的功能，谐波信号源功能

可以输出32种波形

A路具有AM， FM，FSK，ASK，PSK功能

具有频率扫描和幅度扫描功能，扫描起止点任意设置

可以存储40组用户设置的仪器状态参数，可随时调出重现

选配频率计数器，功率放大器，RS232接口，GPIB接口

配置USB 接口

主要技术指标
