产品介绍：

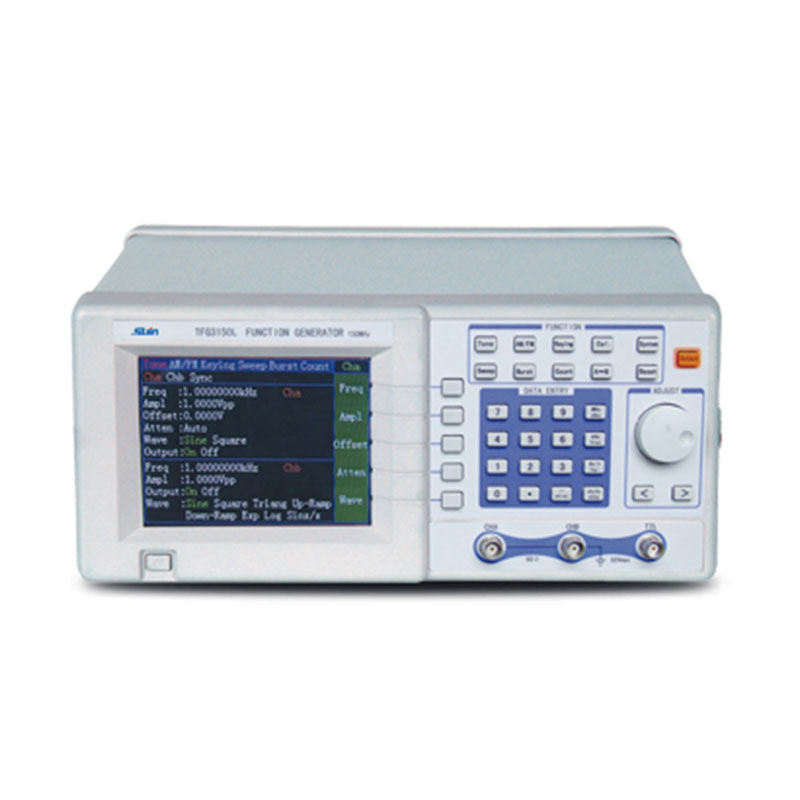

函数信号发生器，10μHz～80MHz，失真≤1%，5.7"液晶屏。
技术参数
- 频率范围 （正弦波）：100mHz～80MHz
- 显示方式：5.7"液晶屏，可显示整机全部参数及工作状态，中文菜单，操作简单，使用方便
- 输出波形：正弦波、方波、脉冲波、直流、三角波、锯齿波、阶梯波、扫频、猝发、AM、FM、2PSK、4PSK、3FSK、4FSK等
- 波形长度：8～16000点
- 波形幅度量化：14bits
- 采样速率：400Msa/s
- 正弦波谐波抑制：-45dBc
- 正弦波失真度：≤1%
- 方波升降时间：≤20ns
- 占空比：0.1%～99.9%
- 频率分辨率：100mHz
- 精度：5×10-5
- 幅度范围：0～20Vpp
- 偏移范围：±10V
- 分辨率：1‰
- 精度：±1%
- 频率计：0.1～100MHz
- B路：频率范围： 10μHz～5MHz
- 分辨率：1μHz
- 外形尺寸：254×103×374mm3
| 基本配置 | |
| 产品名称 | 函数信号发生器 |
| 产品型号 | TFG3080L |
| 标准波形 | A通道：正弦波，方波，脉冲波，直流
B通道：正弦波，方波，三角波，锯齿波，阶梯波等11种波形 |
| 任意波形 | |
| 采样率 | A通道：400 MSa/s |
| 垂直分辨率 | A通道：14 bits
B通道：10 bits |
| 波形长度 | A通道：4～16000点
B通道：4096点 |
| 频率特性 | |
| 正弦波频率范围 | A通道：10μHz～80MHz
B通道：10μHz～5MHz |
| 方波频率范围 | A通道：10μHz～40MHz
B通道：10μHz～500kHz |
| 脉冲波频率范围 | A通道：10μHz～40MHz
B通道：10μHz～500kHz |
| 三角波频率范围 | B通道：10μHz～500kHz |
| 斜波频率范围 | B通道：10μHz～500kHz |
| 分辨率 | A通道：100mHz
B通道：10μHz |
| 稳定度 | B通道：±(5×10-5 + 10μHz) |
| 信号特性 | |
| 方波 | 方波升降时间≤20ns |
| 脉冲波 | 脉冲波升降时间≤20ns
脉冲宽度范围10ns～20s 占空比0.1％～99.9％（仅显示） 脉宽准确度±(5×10-5+ 10ns) 脉宽分辨率5ns |
| 输出特性 | |
| 通道 | 2 |
| 波形输出幅度 | A通道：
高阻负载 2mVp-p～20Vp-p (频率≤30MHz) 2mVp-p～15Vp-p (频率≤40MHz) 2mVp-p～6Vp-p (频率＞40MHz) 50Ω负载 1mVp-p～10Vp-p (频率≤30MHz) 1mVp-p～7.5Vp-p (频率≤40MHz) 1mVp-p～3Vp-p (频率＞40MHz) 分辨率 20mVp-p (A＞2V) 2mVp-p (0.2V＜A≤2V) 0.2mVp-p (A≤0.2V) B通道： |
| 同步输出（SYNC） | 波形特性
A路、B路都为正弦波 频率范围 ≤1MHz（谐波次数为1时）； ≤150kHz（谐波次数＞1时） A路、B路相位差 0°～ 360° 相位分辨率 0.1° 谐波次数 最大10次 |
| 物理特性 | |
| 尺寸 | 329×155×283mm |
| 重量 | 约3kg |
| 其它 |
