产品介绍：

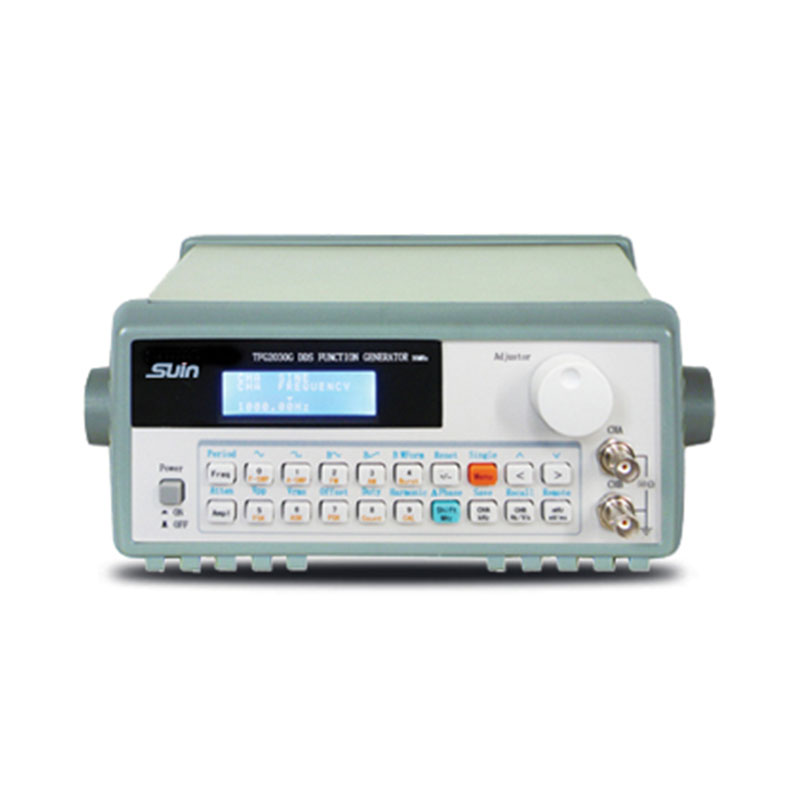

DDS函数信号发生器，40mHz～40MHz，32余种波形，双路独立输出，液晶显示。
技术参数
- 频率范围 （正弦波）：40mHz～40MHz
- 显示方式：6个汉字16个字符液晶显示
- 输出波形：正弦波、方波、脉冲波、TTL波、直流、三角波、锯齿波、阶梯波、心律波等32种波形
- 波形长度：8～16000点
- 波形幅度量化：10bits
- 采样速率：180MSa/s
- 正弦波谐波抑制：-45dBc正弦波
- 正弦波失真度：≤1%
- 方波升降时间：≤20ns
- 方波占空比：20%～80%
- 频率分辨率：40mHz
- 精度：5×10-5
- 幅度范围：0～20Vpp
- 偏移范围：±10V
- 分辨率：1‰
- 精度：±1%
- 输出阻抗：50Ω
- 外形尺寸：254×103×374mm3
| 基本配置 | |
| 产品名称 | DDS函数信号发生器 |
| 产品型号 | TFG2040G |
| 标准波形 | A通道：正弦波，方波，脉冲波，直流
B通道：正弦波，方波，三角波，锯齿波，阶梯波等32种波形 |
| 任意波形 | |
| 采样率 | A通道：180 MSa/s
B通道：10 MSa/s |
| 垂直分辨率 | A通道：10位（包括符号）
B通道：8 位（包括符号） |
| 波形长度 | A通道：3～16k点
B通道：10～1k点 |
| 频率特性 | |
| 正弦波频率范围 | A通道：40MHz ～30MHz
B通道：40MHz～1MHz |
| 方波频率范围 | A通道：40MHz～5MHz |
| 脉冲波频率范围 | A通道：40MHz～5MHz |
| 稳定度 | ±50ppm±40MHz (18℃～28℃) |
| 信号特性 | |
| 正弦波 | 正弦波：40MHz ～40MHz 分辨力：40MHz
40μHz ～1kHz 分辨力：40μHz 正弦波频谱纯度 谐波失真（1Vpp）：-50dBc～-30dBc 总谐波失真（20Vpp）：< 0.5％（DC～20kHz） |
| 方波 | 方波：40MHz～5MHz
准确度：±50ppm±40MHz (18℃～28℃) |
| 脉冲波 | 脉冲波：40MHz～5MHz
准确度：±50ppm±40MHz (18℃～28℃) |
| 输出特性 | |
| 通道 | 2 |
| 波形输出幅度 | A通道：幅度（高阻负载）
范围：2mVpp ～20Vpp B通道：幅度（高阻负载）：20mVpp～20Vpp 准确度（1kHz，＞50mVrms）：±设置值的1％± 10mVrms |
| 分辨率 | 2mVpp ～20mVpp |
| 直流偏置 | 偏移（高阻负载,0dB量程）：
范围：±10V 分辨力：20mV 准确度：±设置值的1％± 20mV |
| 输出阻抗 | 50Ω（典型值） |
| 保护 | 过载限制电流，故障排除后自动恢复输出 |
| 调制特性 | |
| 脉冲串（Burst） | 脉冲串计数：1～65000
触发频率：40MHz～500kHz 谐波特性 ：（B通道为A通道的谐波） 谐波次数: 0.1～250.0次（40MHz～1MHz） AB通道相位差: 0～360 º（10Hz～100kHz） 分辨力：2 º |
| 扫描特性 | 类型：线性频率扫描，线性幅度扫描
起始频率/停止频率：40MHz～40MHz 扫描步进时间：10ms～60s |
| 接口 | |
| 选配 | RS232、GPIB、USB |
| 附件 | |
| 标配 | 三芯电源线、Q9 测试电缆、Q9双夹线、《用户使用指南》 |
| 选配 | RS232接口电缆、GPIB接口电缆、USB接口电缆 |
| 物理特性 | |
| 尺寸 | 254mm×115mm×336mm |
| 重量 | 3.6kg |
| 其它 |
