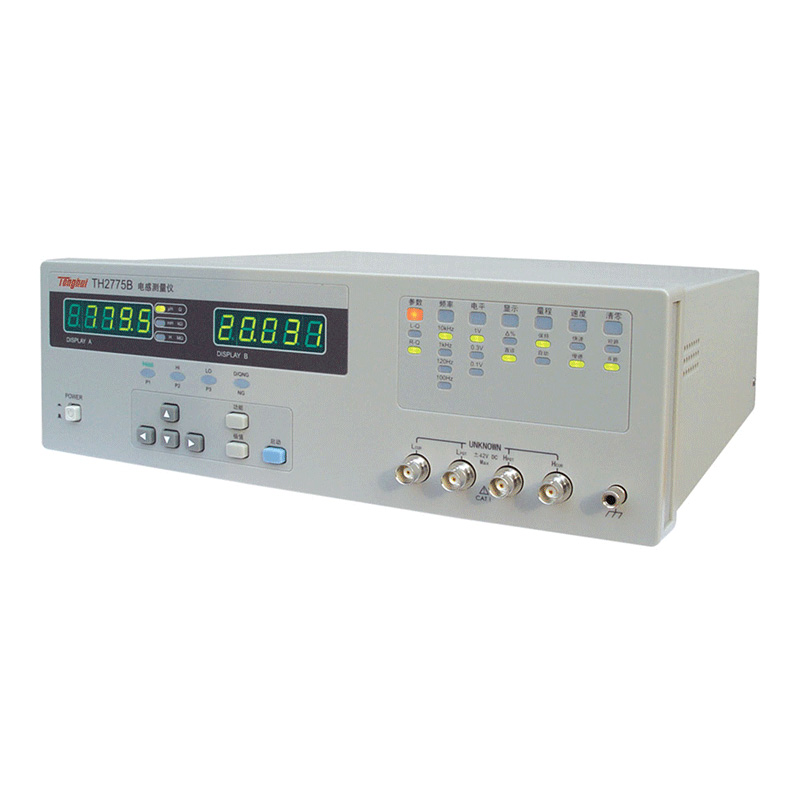

电感测量仪TH2775B

产品介绍：

电感测量仪，0.01μH～99999H，测试频率100Hz、120Hz、1kHz、10kHz，基本精度0.1%，四档分选、HANDLER接口。

性能特点

高达20次/秒的测试速度
高精度测试，高达100 kHz测量频率
测量状态及参数的自动保存功能
分选讯响控制及讯响位选择
提供RS-232接口及HANDLER接口

简要介绍

TH2776型电感测量仪是一种高精度、宽测试范围的电感参数测量仪器，可方便选择100 Hz、120 Hz、1 kHz、10 kHz、40 kHz、100 kHz六个典型测试频率，并可选择0.1 V、0.3 V、1.0 V三个测试信号电平。可测量串联等效电感Ls、并联等效电感Lp、串联等效电阻ESR、并联等效电阻EPR、品质因数Q等多种参数。本仪器将强大的功能、优越的性能及简单的操作结合在一起, 既能适应生产现场高速检验的需要, 又能满足实验室高准确度高稳定度的测量需要, 同时仪器所提供的HANDLER及RS-232C接口为仪器使用于元件自动分选系统和与计算机联网通讯提供了条件, 打印接口可直接将仪器测量条件与结果输出至打印机。

技术参数

测试参数	Ls-Q, Lp-Q, ESR-Q, EPR-Q
测试频率	100 Hz, 120 Hz, 1 kHz, 10 kHz, 40 kHz, 100 kHz
测试电平	0.1 Vrms, 0.3 Vrms, 1.0 Vrms
测量准确度	0.05%
显示范围	R: 　　0.0001 Ω — 99.999 MΩ L: 　　0.0001 μH — 9999.9 H Q: 　　0.0001 — 99999 Δ%:　 0.01% — 99999%
测量速度 (次/秒)	慢速: 1.5, 中速: 5.1 快速: 20
等效电路	串联, 并联
量程方式	自动,保持
触发方式	内部, 手动, 外部
平均次数	1 — 99
清零功能	开路,短路扫频清零
测量端	5端
显示方式	直读， ΔABS, Δ%, V/I (电压/电流监示)
显示位数	主副参数: 5位LED显示
比较器功能	四档分选,音量控制及讯响状态选择

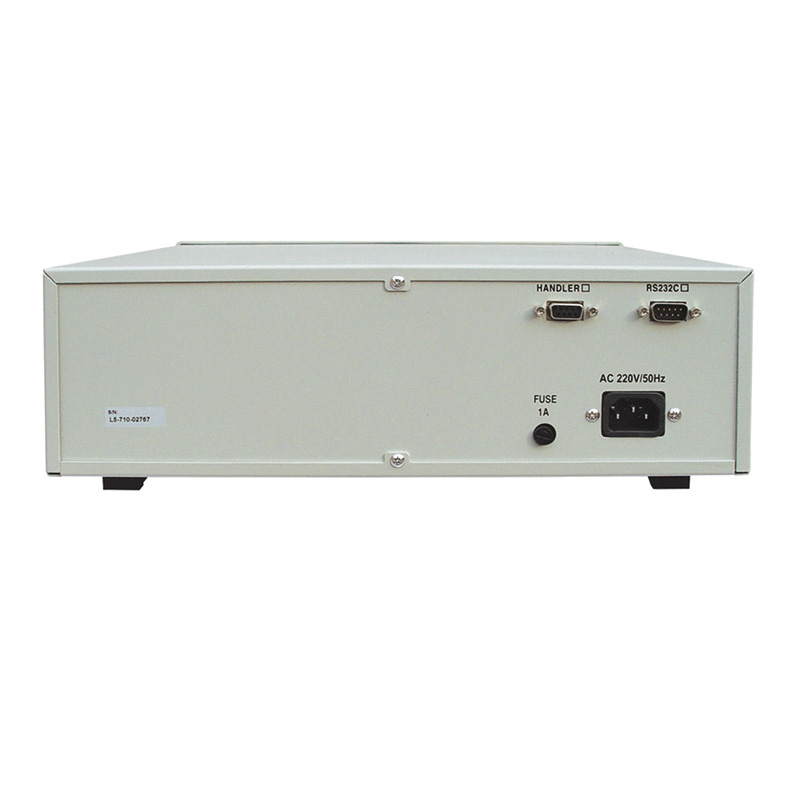

接口	RS-232C, HANDLER,PRINTER

工作温度, 湿度		0℃ — 40℃, ≤90% RH
电源要求		198 V — 242 V AC, 47.5 Hz — 52.5 Hz
功耗		≤20 VA
尺寸(W×H×D)		350 mm×110 mm×340 mm
重量		约3.8 kg

基本配置
产品名称	电感测量仪
产品型号	TH2775B
显示器	5位LED显示
测试频率	100Hz,120Hz, 1kHz,10kHz,
基本准确度	0.1%
测试参数
L	0.01 礖 ?99999 H
R	0.0001 Ω ?99.999MΩ
\|Z\|	0.0001 Ω ?99.999MΩ
Q	0.0001-9999
△%	-9999%-9999%
测试电平	0.1Vrms,0.3Vrms,1Vrms
输出阻抗	30 Ω , 100 Ω
测量时间
快速	15(次/秒)
中速	5.1(次/秒)
慢速	4.5 (次/秒)
等效电路	串联, 并联
量程方式	自动，保持
触发方式	内部, 手动, 外部
比较器功能	四档分选， P1档讯响，或两档分选，合格讯响
接口
标配	RS232C
选配	Handler
电源特性
电压	198 V ?242 V AC,
频率	47.5 Hz ?52.5 Hz
功耗	≤20 VA
环境特性
操作环境	0℃ ?40℃, ≤90% RH
物理特性
尺寸	350 mm?10 mm?40 mm
重量	约3.8 kg
其它
