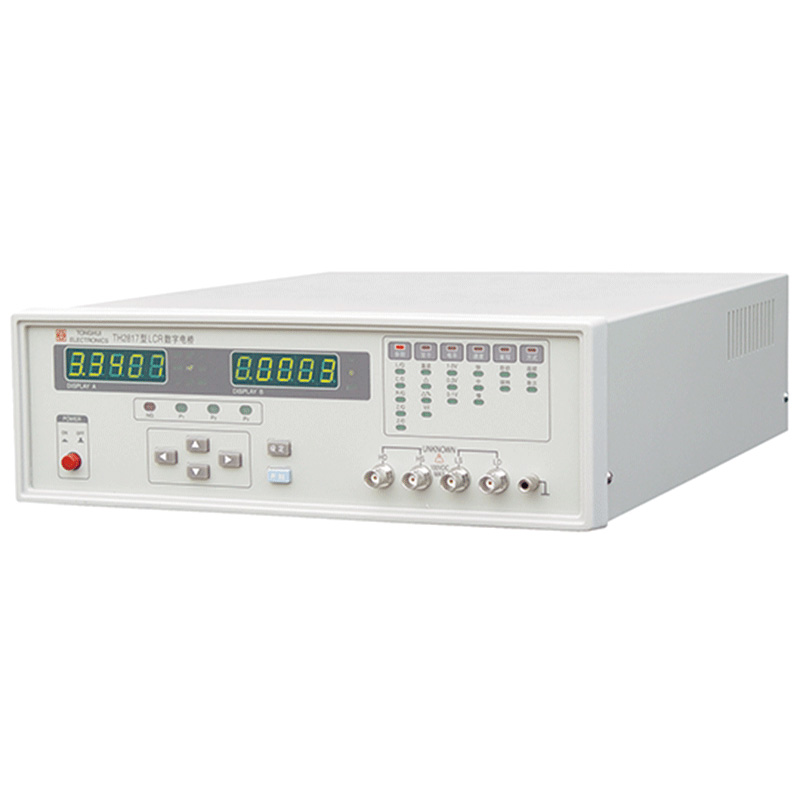

数字电桥TH2817

产品介绍：

数字电桥，双5位LED显示，测试频率100Hz、120Hz、1KHz、10KHz、40KHz、100KHz，基本精度0.05%，四档分选。

性能特点

可选择六个典型测试频率, 最高达100 kHz
高达20次/秒的测试速度
直读/绝对偏差/相对偏差
测试电平监视
设定参数保护功能
分选讯响音量控制及讯响位选择

简要介绍

TH2817型LCR数字电桥是一种高精度、宽测试范围的阻抗测量仪器，可方便选择100 Hz、120 Hz、1 kHz、10 kHz、40 kHz、100 kHz六个典型测试频率，并可选择0.1 Vrms、0.3 Vrms、1.0 Vrms三个测试信号电平。可测量电感L、电容C、电阻R等多种参数。本仪器将强大的功能、优越的性能及简单的操作结合在一起, 既能适应生产现场高速检验的需要, 又能满足实验室高精确度高稳定度的测量需要, 同时仪器所提供的HANDLER及RS-232C接口为仪器使用于元件自动分选系统和与计算机联网通讯提供了条件, 打印接口可直接将仪器测量条件输出至打印机, TH2817为广大用户提供了一种高性能低价格的元件检测仪器。

技术参数

测试参数	L-Q, C-D, R-Q,\|Z\|-Q,\|Z\|-D
测试频率	100 Hz, 120 Hz ,1 kHz,10 kHz,40 kHz,100 kHz
测试电频	1.0 Vrms,0.3 Vrms,0.1 Vrms
基本准确度	0.05%
显示范围	\|Z\|, R　　 0.0001 Ω — 99.999 MΩ C　　　　　0.0001 pF — 99999 μF L　　　　　0.0001 μH — 9999.9 H Q, D 　　　0.0001 — 99999
测量速度（次/秒)	慢速：1.5，中速：5.1，快速：20
等效电路	串联，并联
量程方式	自动, 保持
触发方式	内部, 手动, 外部
平均次数	1 — 99
清零功能	开路/短路,点频/扫频清零
测量端	5端
显示方式	直读， ΔABS, Δ%, V/I(电压/电流监视)
比较器功能	四档分选，音量控制及讯响状态选择
接口	RS-232C, PRINTER, HANDLER

工作温度, 湿度		0℃ — 40℃, ≤90% RH
电源要求		198 V — 242 V AC, 47.5 Hz — 52.5 Hz
功耗		≤20 VA
尺寸(W×H×D)		350 mm×110 mm×340 mm
重量		约3.8 kg

基本配置
产品名称	数字电桥
产品型号	TH2817
显示器	数码管
测试频率	100Hz,120Hz,1kHz,10kHz,40kHz,100kHz
基本准确度	0.05%
测试参数
L	0.001 uH ～ 9.9999kH
C	0.0001 pF ～ 99999uF
R	0.1m Ω ～ 99.999 MΩ
\|Z\|	0.1m Ω ～ 99.999 MΩ
X	0.1m Ω ～ 99.999 MΩ
D	0.0001 ～ 9.9999
Q	0.0001 ～ 99999
△%	-9999%-9999%
测试电平	0.1Vrms,0.3Vrms,1Vrms
测量时间
快速	20(次/秒)
中速	5.1(次/秒)
慢速	1.5(次/秒)
等效电路	串联方式, 并联方式
量程方式	自动, 保持
触发方式	内部, 手动, 外部
平均次数	1-99
比较器功能	四档分选，讯响音量控制及讯响状态选择
接口
标配	RS232C, Handler，Printer
电源特性
电压	198V~242V
频率	47.5Hz~52.5Hz
功耗	≤20VA
物理特性
尺寸	350(W) mm × 110(H) mm× 340(D) mm
重量	约3.8克
