产品介绍：
LCR数字电桥，双5位LCD显示，测试频率100Hz、120Hz、1kHz、10kHz，基本精度0.1%，四档分选。
性能特点

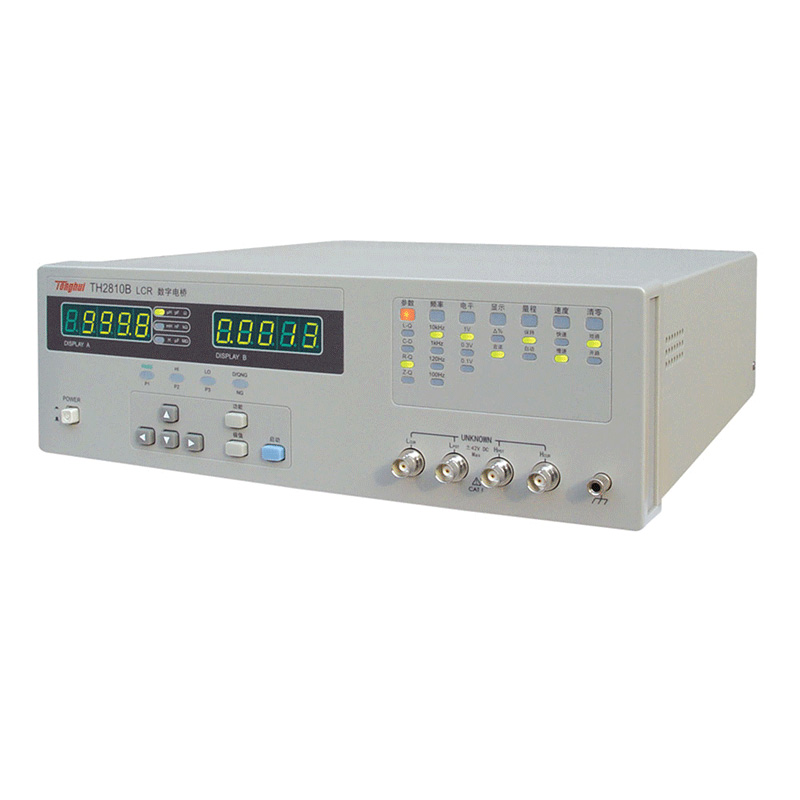

简要介绍 TH2810B型LCR数字电桥是一种测试速度快、精度高、测试范围宽的通用阻抗测量仪器。 四个测试频率点，最高至 10 kHz, 30 Ω 、100 Ω两种不同信号源输出阻抗可使仪器测量结果与众多LCR结果相一致，同时也能适应陶瓷电容器对测量电平的要求。可满足生产线质量保证、进货检验的测量要求。 技术参数 测试参数 L-Q, C-D, R-Q, Z-Q 测试频率 100 Hz, 120 Hz ,1 kHz,10 kHz 测试电频 0.1 Vrms ,0.3 Vrms ,1 Vrms 基本准确度 0.1% 显示范围 |Z|, R 0.0001 Ω — 99.999 MΩ C 0.01 pF — 99999 μF L 0.01 μH — 99999 H Q 0.0001 — 9999 D 0.0001 — 9.999 Δ%: 0.01% – 9999% 测量速度（次/秒) 快速: 15, 慢速: 4.5 等效电路 串联，并联 量程方式 自动, 保持 触发方式 内部, 手动, 外部 清零功能 开路/短路扫频清零 测量端 5端 显示方式 直读，Δ% 显示位数 主、副：5位LED显示 输出阻抗 30 Ω, 100 Ω可选 比较器功能 四档分选，P1档讯响或者两档分选，合格讯响 接口 RS-232C, HANDLER工作温度, 湿度 0℃ — 40℃, ≤90% RH 电源要求 198 V — 242 V AC, 47.5 Hz — 52.5 Hz 功耗 ≤20 VA 尺寸(W×H×D) 350 mm×110 mm×340 mm 重量 约3.5 kg |
| 基本配置 | |
| 产品名称 | LCR数字电桥 |
| 产品型号 | TH2810B |
| 显示器 | 数码管 |
| 测试频率 | 100Hz、120Hz、1KHz、10KHz |
| 基本准确度 | 0.1% |
| 测试参数 | |
| L | 0.01 uH ～ 99.999kH |
| C | 0.01 pF ～ 99999uF |
| R | 0.1m Ω ～ 99.99MΩ |
| |Z| | 0.1m Ω ～ 99.99MΩ |
| X | 0.1m Ω ～ 99.99MΩ |
| D | 0.0001 ～ 9.9999 |
| Q | 0.0001 ～ 9.9999 |
| △% | -999.99%-999.99% |
| 测试电平 | 0.1Vrms,0.3Vrms,1Vrms |
| 输出阻抗 | 30Ω，100Ω可选 |
| 测量时间 | |
| 快速 | 15(次/秒) |
| 慢速 | 4.5(次/秒) |
| 等效电路 | 串联方式, 并联方式 |
| 量程方式 | 自动, 保持 |
| 触发方式 | 内部, 手动, 外部 |
| 比较器功能 | NG, P1, P2, P3, AUX, 五档分选及按档讯响 |
| 接口 | |
| 标配 | RS232C, Handler |
| 物理特性 | |
| 尺寸 | 350 mm×110 mm×340 mm |
| 重量 | 约 3.5g |
| 其它 |
