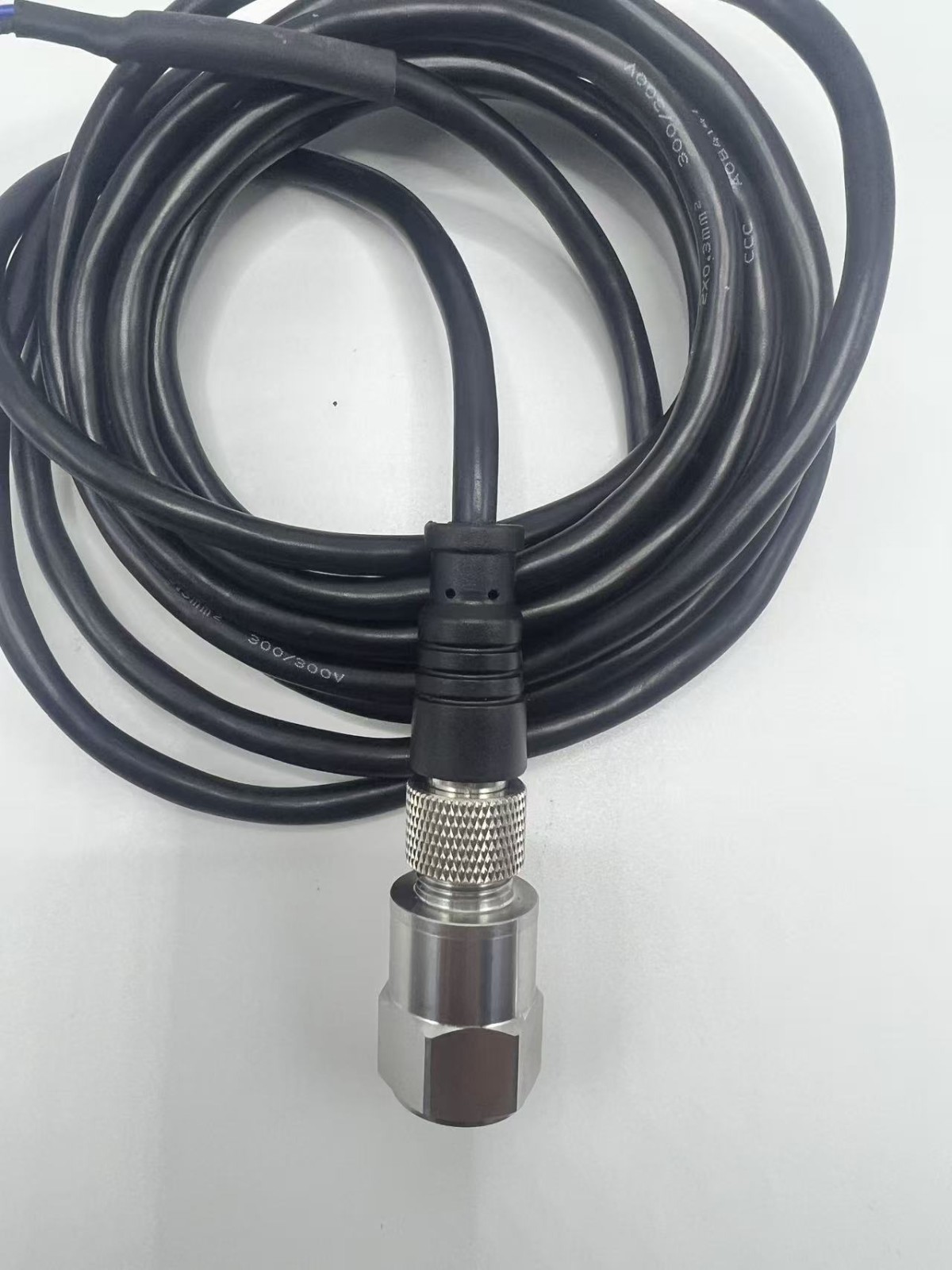

CZ891-A020-B02-C01一体化振动传感器

一、简介：

?   CZ891一体化振动传感器内置传感器感应振动速度，通过高精密集成电路将机械振动转换为对应量程的4～20mA电流输出，该输出可直接与PLC/DCS或其他接收4-20mA信号的设备联结，如本公司的LH6000监测系统或者LH6080显示报警仪。该变送器主要用于监测旋转机械的振动，如机壳振动，轴瓦振动，机架振动等。

机组类型：各种旋转机械。如风机、压缩机、电机、泵、齿轮箱、水轮机等。

探头安装要求：只需要在机壳上作一个φ35mm的平台，开M10×1.5螺孔，将探头固定在螺孔上，无须对机器内部进行任何操作。

二、电气指标：

工作电压：DC24V

频响: (±3dB)

位 移：2－3.0KHz±8%

速 度：5－300Hz±8%

量程范围：振动烈度0-50.0mm/s，振动位移0-500um

电流输出：4～20mA，输出负载：＜500Ω

输入信号：内置振动速度传感器信号

灵 敏 度： 20mv/mm/s±5%

三、物理指标：

外形尺寸：φ35×75mm

安装方式：螺钉固定M10×1.5深10mm（可定制）

重    量：约350g

测量方向：垂直或水平（通用）

四、环境指标：

温   度：工作温度-25℃到+60℃，存储温度-30℃到+70℃。

相对湿度 ≤90%,无强磁干扰

五、安装要求及方法

将一体化振动变送器与被测体连接，固定方法一般用厂家配备的双头螺钉一头固定在传感器底座中心孔，另一端固定在旋转机械的轴承盖合适的位置，并避免安装在过分潮湿的地方（如环境恶劣可向厂家订购防护罩）。为消除现场干扰，必须使用屏蔽电缆，且屏蔽层一端接地

注意事项

安装在机器振动敏感点、离核心部分最近的点、易损点。测量点尽量靠近承载区并具有足够的刚度，传感器的底座与被测物紧密接触。

传感器在运输及安装过程中，应尽量避免不必要的振动和冲击。

传感器在现场不方便打孔的情况下，可选用磁座进行安装。
