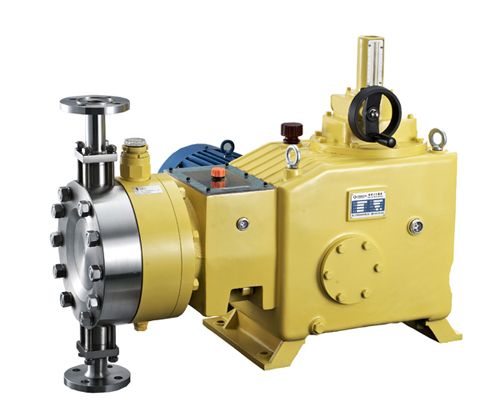

产品介绍
流量范围: 0-4900 L/H
压力范围: 0-50MPA
功率：7.5KW ,5.5KW, 380V /400V,50Hz / 60Hz
驱动系统: 三相标准电机或防爆电机
流量控制: 手动控制或自动控制
防护等级: IP55,IP54
材料
泵头: SUS304, SUS316, 304+PTFE, 316+PTFE
隔膜: PTFE
单向阀: SUS304, SUS316
阀球: ZrO2, SUS304, SUS316, 陶瓷
工作条件
环境温度: -30℃ --- 80℃
特点
1.无泄漏，维修方便，低噪音，使用方便。
2.计量精度优于机械隔膜泵，密封性能优于柱塞泵。
3.配冲程调节器可以实现远程自动控制。
4. 隔膜为多层复合结构压制而成，第×层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶完全包履，可有效提高隔膜使用寿命
技术参数
型 号 | 流 量 L/h | 压力 MPa | 柱塞直径 mm | 行程 mm | 泵速 min-1 | 电机功率 kw | 进出口径 | 联接方式 |
JYDR□/40 | 90 / 140 | 40 | 20 | 60 | 96 / 144 | 5.5 | DN 15 | WN 法兰 |
JYDR220 / 32 | 220 | 32 | 25 | 144 |
JYDR315 / 22 | 315 | 22 | 30 |
JYDR360 / 20 | 360 | 20 | 32 | 60 | 144 | 5.5 | DN20 | WN 法兰 |
JYDR480 / 15 | 480 | 15 | 36 |
JYDR600 / 12 | 600 | 12 | 40 |
JYDR750 / 10 | 750 | 10 | 45 |
JYDR960 / 8.0 | 960 | 8.0 | 50 | 60 | 144 | 5.5 | DN25 | RF 法兰 |
JYDR1200 / 6.5 | 1200 | 6.5 | 55 |
JYDR1450 / 5.5 | 1450 | 5.5 | 60 |
JYDR1550 / 5.0 | 1550 | 5.0 | 63 |
JYDR1650 / 4.6 | 1650 | 4.6 | 65 |
JYDR1920 / 4.0 | 1920 | 4.0 | 70 | 60 | 144 | 5.5 | DN32 | RF 法兰 |
JYDR2240 / 3.5 | 2240 | 3.5 | 75 |
JYDR2550 / 3.0 | 2550 | 3.0 | 80 |
JYDR2880 / 2.8 | 2880 | 2.8 | 85 |
JYDR3250 / 2.4 | 3250 | 2.4 | 90 | 60 | 144 | 5.5 | DN40 | RF 法兰 |
JYDR3600 / 2.2 | 3600 | 2.2 | 95 |
JYDR4000 / 2.0 | 4000 | 2.0 | 100 |
JYDR4900 / 1.6 | 4900 | 1.6 | 110 |
注：液压双隔膜、多联的为特殊配置选用时请咨询力高工厂
