分离设备 >> 筛分设备
圆振动筛

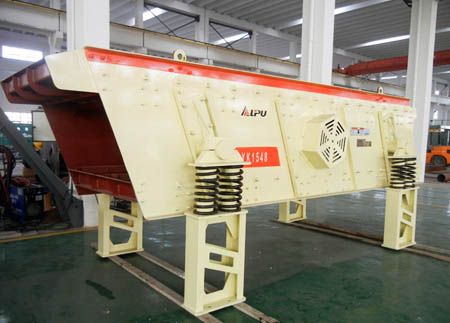

圆振动筛图片
型号: YK系列
品牌: 立浦
产地: 上海
型号:YK系列
品牌:立浦
产地:上海
设备用途:工业用
振动方式:偏心振动筛
设备种类:圆振动筛
生产能力:27-1600 t/h
产品介绍

产品介绍:
    YK系列振动筛被广泛用于采石场、砂石料的筛分作业,也可供选煤、选矿、建材、建筑、电力及化工等行业作产品的分级之用。
    圆振动筛做圆形运动,是一种多层数、高效新型振动筛,专为采石场筛分料石设计的,也可供选煤、选矿、建材、电力及化工等部门作产品分级用。
性能特点:
    1、采用偏心块作为振动源,结构简单、激振力大、筛分效率高;
    2、零部件的通用性高,YK系列振动筛二十多种规格只有三个型号的振动器;
    3、通过调整偏心配重块的数量便可轻松改变激振力以调整设备的振幅;
    4、连接部件采用高强度环槽铆钉铆接,避免了焊接导致的侧板开裂等事故;
    5、优化设计的弹性元件,使设备噪音低、过共振区平稳、传给基础的负荷小;
    6、电机与激振器联接采用挠性联轴器,使筛机的运行更加稳定;
    7、低合金折弯结构钢板的采用(Q345),使设备在-40℃的寒冷地区仍能保证其整体刚度。
技术参数:

型号筛网层数双振幅
(mm)
振动频率
(r/min)
处理能力
(t/h)
配套功率
(kW)
外形尺寸
(L×W×H)(mm)
重量
(t)
 YK0824 1 6-10 960 27-150 4 3070×1350×1110 1.7
 2YK0824 2 6-10 960 27-150 4 3070×1350×1110 1.8
 YK1236 1 6-10 960 35-206 5.5 4270×1750×1240 2.8
 2YK1236 2 6-10 970 35-206 5.5 4400×1750×1240 3
 3YK1236 3 6-10 970 35-206 7.5 4520×1750×1560 3.5
 YK1548 1 6-10 970 44-275 15 5520×2130×1370 4
 2YK1548 2 6-10 970 44-275 15 5650×2130×1370 4.5
 3YK1548 3 6-10 970 44-275 15 5760×2130×1690 5.5
 4YK1548 4 6-10 970 44-275 18.5 5880×2130×2010 6
 YK1848 1 6-10 970 56-400 18.5 5650×2430×1370 4.5
 2YK1848 2 6-10 970 56-400 18.5 5650×2430×1370 4.8
 3YK1848 3 6-10 970 56-400 22 5760×2430×1690 5.7
 4YK1848 4 6-10 970 56-400 22 5880×2430×2010 6.4
 YK1860 1 6-10 970 56-450 22 6740×2440×1410 5.4
 2YK1860 2 6-10 970 56-450 22 6860×2440×1410 5.9
 3YK1860 3 6-10 970 56-450 22 6990×2440×1760 7
 4YK1860 4 6-10 980 56-450 30 7120×2440×2110 8
 YK2160 1 6-10 980 80-720 30 6740×2740×1410 5.6
 2YK2160 2 6-10 980 80-720 30 6860×2740×1410 6.1
 3YK2160 3 6-10 980 80-720 30 6990×2740×1760 7.2
 4YK2160 4 6-10 980 80-720 37 7120×2740×2110 8.5
 YK2460 1 6-10 980 100-800 30 6740×3040×1410 5.9
 2YK2460 2 6-10 980 100-800 30 6860×3040×1410 6.5
 3YK2460 3 6-10 980 100-800 37 6990×3040×1760 8
 4YK2460 4 6-10 980 100-800 37 7120×3040×2110 9.1
 YK3070 1 6-10 980 180-1600 45 7740×3640×1540 7.5
 2YK3070 2 6-10 980 180-1600 45 7860×3640×1540 9.3
 3YK3070 3 6-10 980 180-1600 45 7990×3640×1890 12
 4YK3070 4 6-10 980 180-1600 55 8120×3640×2240 14.4

注:技术参数如有变动,恕不另行通知。
工作原理:
    YK系列振动筛一般由电动机通过轮胎式联轴器带动偏心块转动,产生的激振力驱使筛箱带动筛网以近似圆形轨迹振动,使筛网上的来料从进料端(倾斜角的高端)逐渐向出料端(倾斜角的低端)跳动,小于筛网孔径的物料在跳动过程中落入第二层筛网,继续筛分,这样物料按筛孔大小逐层分级,成品由出料端排出箱外。
