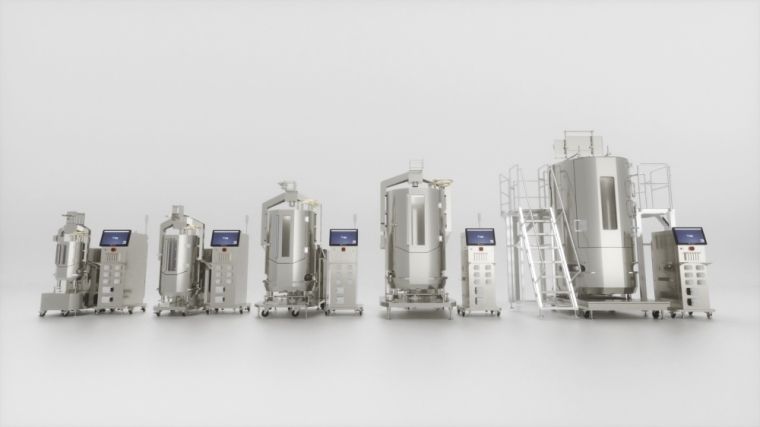

AbioSUS一次性生物反应器由不锈钢罐体（集成TCU温度控制单元）、AbioControl IDS.S控制器以及AbioBag培养袋组成。 AbioSUS一次性生物反应器遵循传统搅拌式生物反应器的设计理念，包括特定的高径比和优化的搅拌桨位置， ****保证AbioSUS一次性生物反应器与传统搅拌式生物反应器之间的工艺条件接近或一致，方便用户进行研发/生产平台的快速切换。 AbioSUS提供50/200/500/1000/2000L等标准规格，并可按需定制，覆盖了从工艺开发到规模化生产的需求，可广泛的应用于抗体、疫苗、细胞治疗/基因治疗等领域多工艺类型的上游细胞培养。

不锈钢罐体

双层夹套罐体：罐体及门体均采用双层夹套设计，连接一体式TCU通过夹套水循环控制培养温度。 温度控制范围：8~40℃±0.1℃（冷 却水≤8℃）

AbioBag培养袋：培养袋安装于固定支架，与 AbioSUS连接后形成完整的生物反应器。 7层共挤膜。 标配双桨叶Marine搅拌系统。 双底部通气口。

称重传感器支架：在安装运输过程或长期不使用时，可以直接让支架受力，避免传感器受损。在使用设备时，将支架拆卸，称重传感器直接承载罐体，从而进行培养液重量监测。 C6等级称重系统。

固定支架：用于固定安装AbioBag培养袋，可用于固定各类过滤器，同时对线缆管道进行隐藏，美化外观，减少暴露磨损。尾气电加热毯。伺服搅拌电机。

门体+视窗：大面积单开门设计便于更换AbioBag培养袋，门板设置大面积透明视窗及刻度，可轻松观察培养袋内部情况。门体双层夹套结构。

传感器操作区域：AbioBag培养袋安装固定后，各种传感器接口对应在该区域进行操作 。该操作区域的位置仿照不锈钢生物反应器传感器接口位置，保证各种传感器充分接触培养液，同时避免传感器太接近搅拌器意外受损。 AbioSUS支持传统pH/DO电极及一次性pH/DO电极，并可支持双pH 电极双DO电极。

AbioControl IDS.S控制器

• 控制器采用模块化设计，配置灵活,适合不同的应用场景，支持 50L至2000L一次性生物反应器;

• 触屏操作界面，具有五级操作权限(View, Operator, Engineer,  Supervisor, Administrator),通过权限管理，保证生产过程的可控性；具备审计追踪功能，所有操作被记入日志;

• 屏幕带防误触和锁屏功能，保护生产过程的安全；

• 控制器配置温度、搅拌、pH和DO等多个控制回路，可显示所有过程参数，可改变过程控制策略;

• 灵活的级联控制回路，可根据不同的控制需求进行切换,实现参数的稳定控制，以确保实验过程的稳定性和重现性;

• 拓展性强，可通过4-20mA或者modbus连接第三方设备，如变速泵、MFC、天平和尾气分析仪等，支持多个控制软件交互和数据传输;

• 配置灵活，根据客户的不同需求，可进行个性化定制;

• 控制器配有24V DC UPS电源，确保控制检测系统的工作稳定，保证数据记录的连续性;

• 通过软件切换底部通气流路，方便快捷;

• 控制器体积小，占地面积小，节省使用空间。

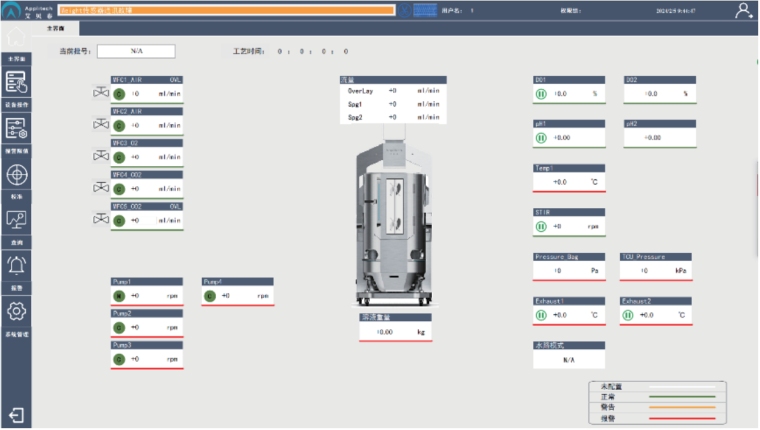

操作界面

AbioBag 培养袋

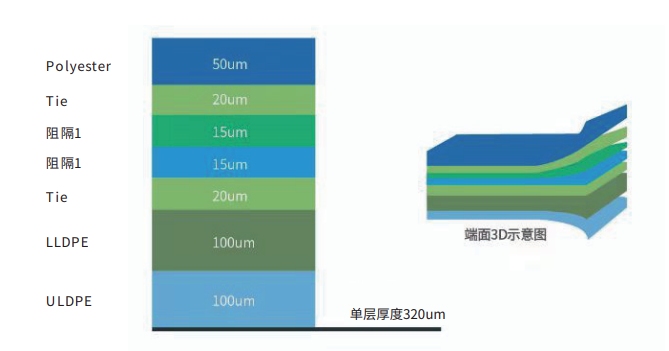

AbioBag 培养袋采用7层复合材料共挤膜，无动物源性成分， 总厚度320um，具有优良的强度和抗机械拉力性能。 培养袋最内层采用超低密度聚乙烯（ULDPE）与样品直接接触， 保证良好的生物相容性，并提供必要的延展性。 培养袋无菌无热原，气密性好，符合USP Class VI和ISO 10993 国际生物安全标准，提供完整的材质认证，且可以根据客户需求进行深度定制化。

AbioSUS一次性反应器特点

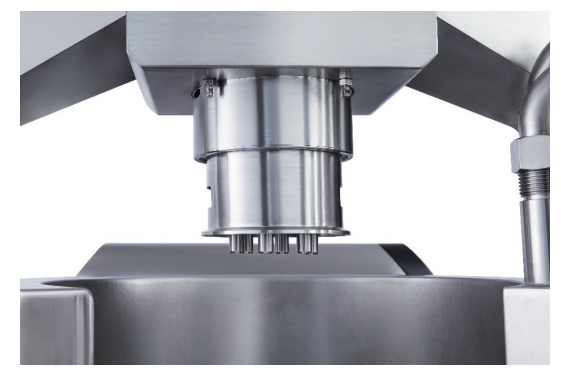

顶部电机驱动，方便拆装

大面积单开门设计，方便装载反应袋

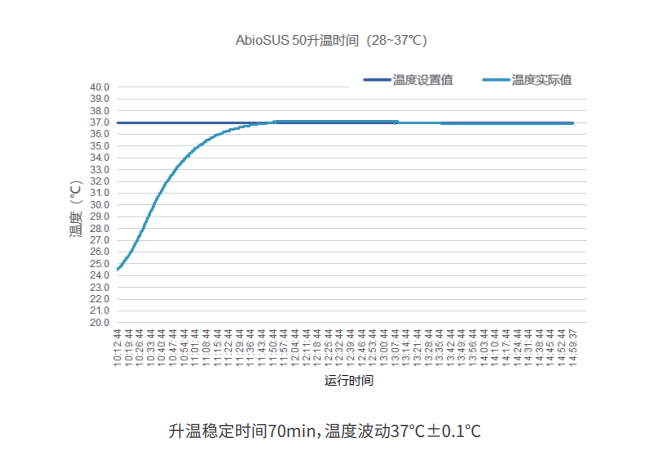

罐体及门体双层夹套水循环，门体同步加热或制冷，提高整体温度均匀性

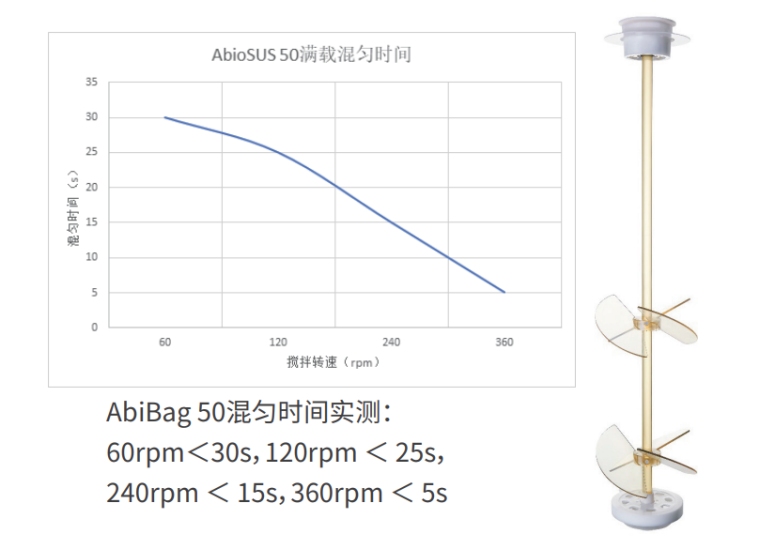

双桨搅拌设计，不同体积搅拌更均匀

双底部通气口设计，0.8mm大泡+150um 微泡，可在线进行切换实现多种通气策略， 可有效提高K_La、改善pH控制、减少泡沫生成。通气口类型与规格支持定制。

0.8mm大泡通气K_La实验值

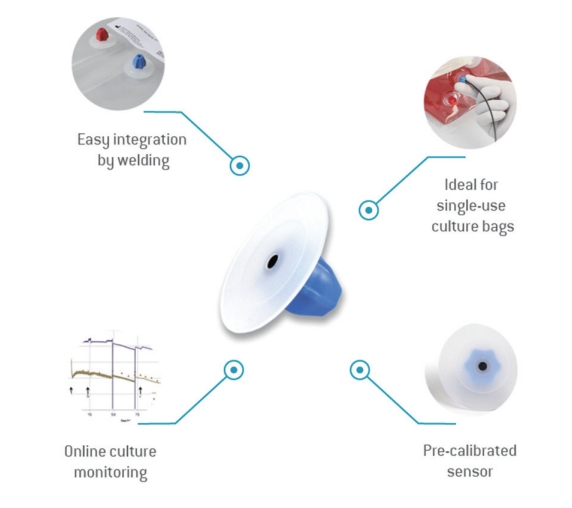

支持传统pH/DO电极以及一次性pH/DO电极，并可同时支持双pH电极、双DO 电极。

罐体集成TCU温控系统，无需外接加热温控设备，具有TEC制冷防超温功能。TCU通过IDS.S控制器进行控制。

C6等级称重传感器，精确称重

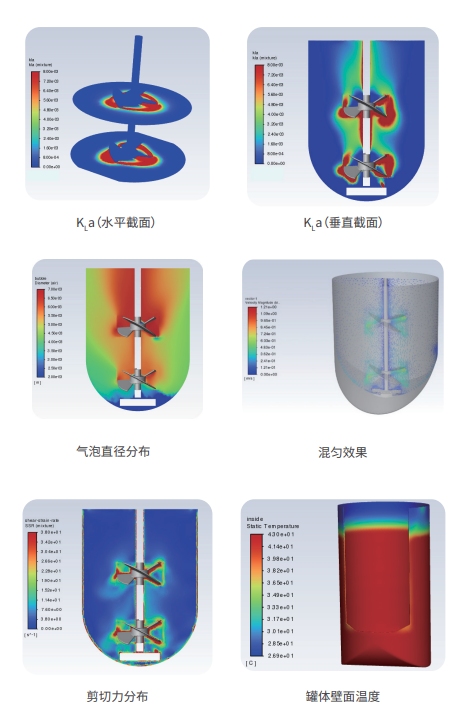

通过CFD方法对一次性生物反应器进行性能确认，结果表明反应器具备良好的氧传质能力及混合性均能，可提供较低的剪切力，均匀的加热，能满足细胞培养对生长环境的需求。

AbioPIMS生物过程信息管理系统

AbioPIMS(Process Information ManagementSystem)是艾贝泰自主开发的一套基于工艺流程的过程信息系统,可应用于工业生物技术和生物制药行业中。

AbioPIMS系列软件支持AbioSUS  一次性生物反应器、AbioWave 摇摆式一次性生物反应器、AbioBundle M/E/P系列玻璃罐生物反应器，并可兼容Applikon  my-Control/ez-Control/ez2-Control系列生物反应器。

特点

实现全公司内部、各个分公司之间的数据管理和信息共享快速有效的满足生物过程开发和生产需求提高工作效率、增加成本效益、降低工程成本兼容市场上主流的生物反应器，能够与分析设备和执行设备进行通讯，同时采集分析设备的数据。
