一、TR-5900转炉煤气在线分析系统概况

二、TR-5900检测工艺点及测量组份

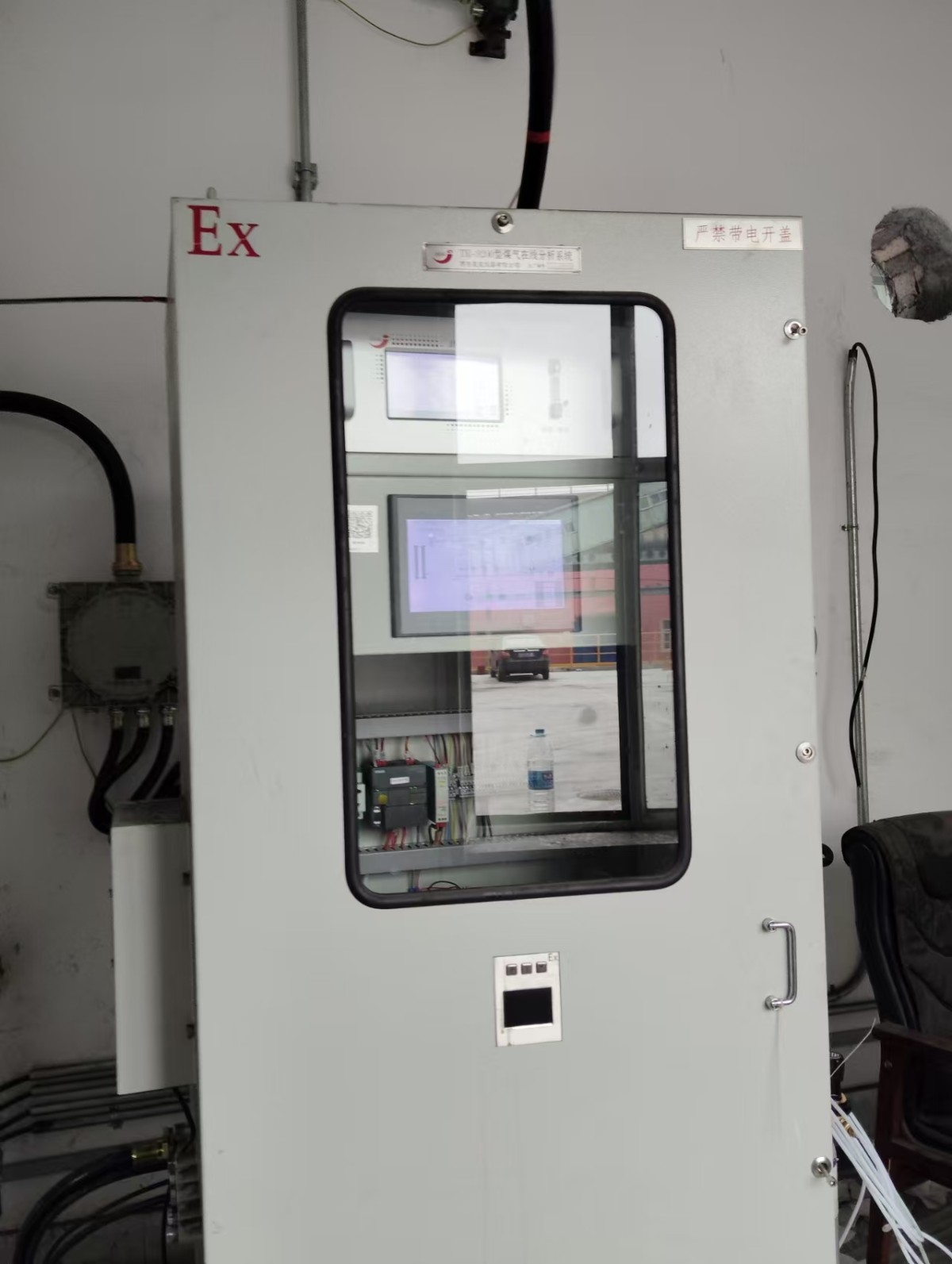

TR-5900型转炉煤气在线分析系统

检测点位：转炉煤气回收，煤气柜进出总管分析

检测组份及量程范围：CO：0-100%；O₂：0-5%（量程可调）

分析目的：为转炉煤气回收的安全生产提供数据指导，以实现节能减排增效。

联锁控制：本系统自动取样、自动吹扫、自动排水、自动分析输出（信号输出4-20MA），通过转炉总控室与煤气回收/放散系统联锁。

氧分析仪器的选择：电化学、磁氧、激光

三、TR-5900系统主要技术参数

（1）测量范围：（组份可选）（量程可选）；

（2）最大允许误差：±1%F.S；

（3）分辨率：0.01%；

（4）稳定性：零点漂移±1%FS/7d；

量程漂移±1%FS/7d；

（5）重复性：0.1%；

（6）预热时间：10min；

（7）样气流量：（0.3～0.5）L/ min；

（8）样气接口尺寸：G1/2；

（9）电器接口尺寸：1/2NPT；

（10）工作电源：AC220V±10%，50HZ；

（11）工作环境：温度－5℃～+45℃；

湿度 ≤90%RH；

（12）防爆等级：ExdIICT6；（可选择不防爆）

（13）模拟输出：4～20mA；

（14）样气压力：0.05MPa≤入口压力≤0.1Mpa。

四、TR-5900系统特点

取样探头免维护，创新设计，过滤原理创新，根本解决堵塞问题。烟尘过滤能力＜200g/NM³，维护量小。

系统响应时间＜10S，仪表响应时间＜1.5S，抽气泵流量大（6L/min），系统响时间＜10S是国内同类产品中最快的。有效指导安全生产。

系统过滤精度≤0.1μm

系统可靠性MTBF＞3年

产品性价比高，1套系统可实现多组份同时在线检测。

系统为全干法过滤，取样不失真，分析准确。

真正完全无人管理的全自动化系统。

热值直观显示，时时观察热值变化。
实时监测，全自动化触摸屏控制，真正做到全天候24小时在线监测。
