产品简介：

TR-9100系统的方案是为水泥厂安全运行而专门设计的气体成分分析安全连锁装置。针对我国水泥厂恶劣的工况条件，采用西安聚能仪器成熟的分析控制技术和取样预处理技术，进行针对性设计的基础上而提供的方案。特别是采用技术创新的维护量微小的取样探头，更加适合我国水泥高尘的恶劣工况条件.

系统的原理、功能：

TR-9100型气体分析系统是西安聚能仪器为连续监测水泥过程中气体分析设计的在线检测仪器，根据环境不同，可选择不同测量参数，系统能准确测量样品气中的含量和浓度，并经由通讯装接口，经过计算机控制，也可通过标准模拟信号传送至DCS中控系统，便于使用单位方便监视。

TR-9100型气体分析系统由气体分析仪、预处理、取样探头等组成，完成在线测定，确保实现连续不间断数据监测。分析仪的核心，采用进口电化学传感器和红外物理原理的进口传感器，完成在线的连续监测。样品气通过取样探头过程把粉尘过滤，取样探头有反吹气入口，延长维护周期，取样管采用特氟龙管子、采用电伴热控制，在输送样气过程中组份不丢失和不产生冷凝水。

供货方提供的TR-9100型气体在线监理系统支持上述多种通讯方式，不但可以保证企业内部设施运行的安全监控要求，而且可以保证中控部门对现场设备的监督管理，真正做到一次投资多方受益。

样品预处理系统包括取样探头和样品预处理系统。

TR-9100型水泥窑炉在线分析系统适用于各种窑炉工艺气体浓度的连续分析。在满足自动控制及成份监测的要求高和水泥制造的工艺的前提下，西安聚能仪器的系统针对实际情况，实现水泥旋窑窑尾、转炉炉口和煤粉制备等高温场合的气体在线分析与控制。系统主要应用于生产过程中的气体参量分析，为实施过程自动控制提供依据，同时为工艺安全提供保障。系统采用直接抽取法获取被测样气，可以有选择地连续在线监测颗粒物的浓度、二氧化硫浓度、氮氧化合物浓度、氧气含量、烟气温度、烟气压力、烟气流速、一氧化碳浓度、二氧化碳浓度、湿度浓度等参数。系统采用西安聚能仪器号为：zl 2010 2 0203130.2的过滤取样探头，全程干法取样，伴热传输样气，配合精密的预处理设备及反吹装置，有效的解决了传统水泥窑炉取样管路堵塞的问题，保证了系统在工业生产中运行的稳定性与长效的连续工作时间；系统集成强大的信号处理系统，可根据客户需求灵活的进行多组分模块配置，同时配备完善的上位机管理系统，丰富的数据库、曲线图及参数点控制，可完成各种要求的现场精密测量与分析控制。

工况条件：

1．适用范围: 该系列装置适用于水泥过程气体系统的自动分析。

2．适用工况:

 a.气体含尘量：≤600g/Nm³

b.介质温度：20～800℃

c.介质压力：－10kPa～＋10kPa

3．现场必备公共设施：

a.电   源：～220V±10%   50Hz±10%

b.压缩氮气：0.4～0.6Mpa（无油无水）

 4．系列装置组件外型尺寸、安装与配管配线 本系统装置按“交钥匙”工程设计，除取样器外气样预处理单元、控制单元、分析单元全部置于分析柜内，出厂前已经调试好，现场只需用户安装外围电源、气源等公共设施。

 5．主要技术参数：

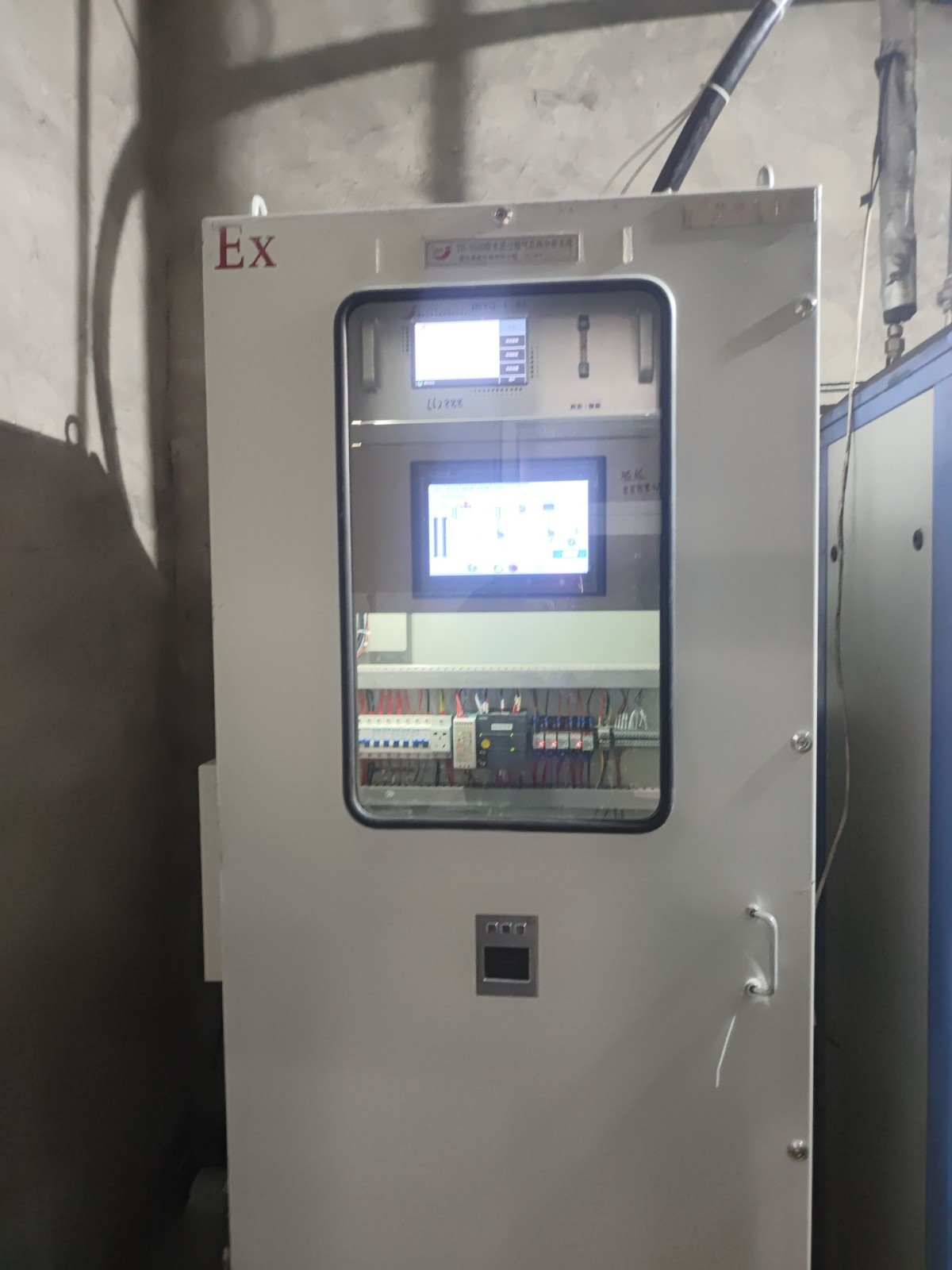

a.结构形式：采取分析柜结构。分析仪表单元、预处理单元、控制联锁单元等组装在分析柜内。

b.取样方式：电半热干法直接采样式。

c.分析参数及测量范围：   CO：0～2000PPM或者0-2%   O₂：0～25%   NOX：0～2000PPM或者SO2：0～2000PPM

d.供电方式：～220V  50Hz

e.粉尘过滤精度：0.1u

f.PLC智能化控制，具有自动取样和取样管道、取样探头及过滤器自动吹扫防堵，部分故障诊断和报警。

g.系统响应时间：15S

h.系统维护周期：＞180天（视粉尘情况）

系统主要技术指标

●分析仪可以选择进口品牌

●系统响应时间：≤15秒

●测量范围：根据客户要求定制

●测量精度：±1% F.S

●稳定性：零点漂移：量程的1% / 月

量程漂移：≤量程的1% / 月

●重复性：≤量程的1%

●高精度过滤，过滤精度，最小过滤精度：0.1μm；过滤能力2000g／Nm3

●系统维护周期：1年

●信号输出：4～20mA 隔离电流信号

●报警输出：触点容量3A／220V，功能自定义

●系统可靠性： MTBF≥3年

●输出信号：4～20mA，控制报警信号NO/NC

●工作电源：220VAC 50HZ

●工作温度：＋5℃～＋45℃

●环境湿度：≤90%

●外形尺寸：1800*600*600

6、水泥窑尾、煤粉仓气体在线分析系统

●干法旋转窑过程气分析
