天地星火 XH-60/300 约束拉拔式粘结强度检测仪是一款高效的测试工具，专为测定锚固型胶粘剂在拉拔条件下的粘结强度设计。该设备由耐用的手动泵、液压缸、压力传感器和数据采集仪组成，结构紧凑且便于携带。它的最大拉拔力为300kN，工作压力可达63MPa，具备0.01kN的分辨率和±1%示值误差，确保了高精度的测试结果。设备采用高压胶管连接，操作简便且可靠，适合在各种现场条件下使用。

用途和特点

由天地星火研制生产的XH-60/300约束拉拔式粘结强度检测仪适用于以锚固型胶粘剂粘结带肋钢筋与基材混凝土，在约束拉拔条件下测定器粘结强度。

该仪器由手动泵、液压缸、压力传感器、数据采集仪及高压胶管等部分组成。泵体采用精密铸钢制造，使用寿命长。液压缸为中空自复位式，XH系列中空油缸带有提把并可通过快速接头与高压胶管相接。数据采集仪读数直观，可直读拉力（kn）值。仪器结构紧凑、携带方便、体积小、重量轻。手动泵亦可作为通用小流量高压油的动力源。

工作原理

约束拉拔式粘结强度检测仪的工作原理是：当千斤顶与压力传感器中心孔套住被测杆件后，选用合适的夹具夹住被测杆件露出中心孔的部分；在压力泵的液压力的作用下，油压通过油管传递至千斤顶缸体之后，活塞杆顶住传感器及专用夹头向外运动；压力直接作用在锚具外壳上，再传递至夹片，夹片受力后卡紧被测杆件，最终促使杆件受到向外的拉拔力；此时压力泵上的压力表显示出所对应的受力(kN)值，即反应出被测杆件所受拉拔力的大小。

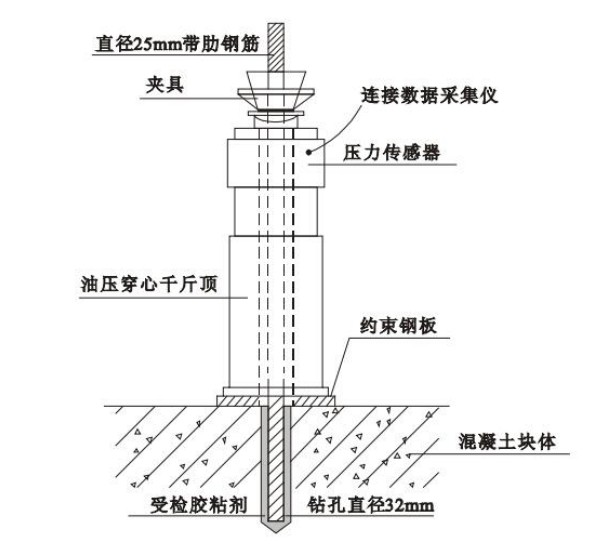

产品结构图

技术参数
