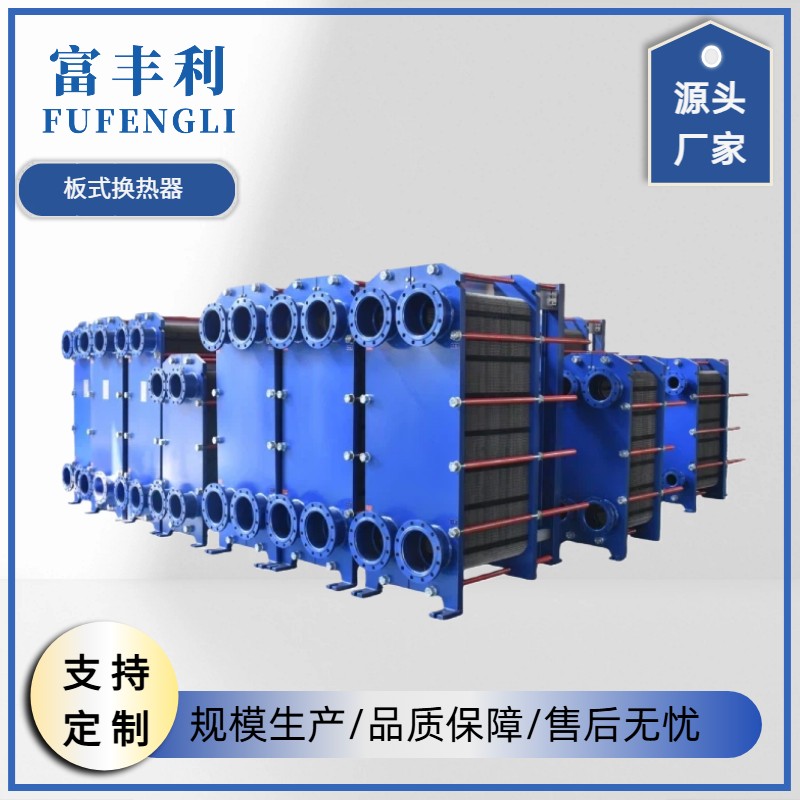

板式换热器的产品概述

一、核心定义

板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。各种板片之间形成薄矩形通道，通过板片进行热量交换，是液—液、液—汽进行热交换的理想设备。

二、基本工作原理

板式换热器的工作原理基于波纹板片设计和流体湍流效应：

1.流道形成：冷热流体分别从两个不同的入口进入换热器，在相邻的流道中流动，通过板片进行热交换。

2.湍流强化传热：板片表面的波纹设计使流体在流道内呈旋转三维流动，能在较低的雷诺数（Re=50~200）下产生紊流，显著提高传热系数。

3.逆流传热：冷热流体在板片两侧逆流或并流流动，实现高效的热量传递，末端温差可低至1℃。

三、主要组成部分

板式换热器主要由以下核心部件构成：

1.板片：核心传热元件，通常采用不锈钢或钛合金制成，表面带有波纹以增加传热面积。

2.密封垫片：位于板片之间，起到密封作用，防止流体混合，材料包括丁腈橡胶、三元乙丙橡胶等。

3.固定压紧板：固定端部的压紧板，用于夹紧板片组。

4.活动压紧板：可移动的压紧板，通过调节夹紧螺栓来压紧或松开板片组。

5.夹紧螺栓：用于将板片组紧密固定在一起，通常为双头螺纹设计。

6.导杆：用于支撑和引导活动压紧板和板片组。

四、主要类型

根据结构形式，板式换热器主要分为：

1.可拆卸板式换热器：采用垫片密封，便于拆卸清洗，适用于需要频繁维护的场合。

2.焊接板式换热器：包括全焊接和半焊接式，适用于高温高压工况，但维护相对困难。

3.钎焊板式换热器：主要用于制冷和工业应用，耐腐蚀性强。

五、技术特点与优势

技术优势：

1.传热效率高：传热系数可达3000-7000W/m²·℃，比管壳式换热器高3-5倍。

2.结构紧凑：占地面积仅为管壳式换热器的1/5-1/8，重量轻。

3.热损失小：只有传热板的外壳板暴露在大气中，散热损失可忽略不计。

4.清洗方便：可拆卸结构便于机械清洗，维护简单。

性能参数：

1.工作压力：可拆卸式一般≤2.5MPa，焊接式可达8MPa。

2.工作温度：可拆卸式≤250℃，焊接式可达1000℃。

3.传热面积：单板面积可达18m²，单台设备可达10000m²。

六、应用领域

板式换热器广泛应用于多个工业领域：

暖通空调：中央空调冷热水交换、区域供热系统

食品工业：牛奶、果汁巴氏杀菌、啤酒生产中的加热冷却

化工行业：化学物质加热冷却、树脂合成冷却

电力工业：发电机轴泵冷却、变压器油冷却

冶金工业：铝酸盐母液加热冷却、炼钢工艺冷却

船舶行业：柴油机冷却、海水淡化系统

七、选型与维护

选型要点：

1.介质特性：根据流体性质选择合适的板片材料和垫片材料

2.工艺要求：确定所需换热面积、流程组合和传热系数

3.操作条件：考虑工作压力、温度范围和允许压降

维护保养：

1.定期清洗：根据结垢情况定期进行化学或机械清洗

2.垫片检查：定期检查密封垫片的老化情况，及时更换

3.板片检查：检查板片是否有腐蚀或变形，必要时进行更换

八、发展前景

随着节能环保要求的提高，板式换热器凭借其高效节能、结构紧凑等优势，在工业节能改造、新能源利用等领域具有广阔的应用前景。特别是在余热回收、地热利用、太阳能热利用等新兴领域，板式换热器正发挥着越来越重要的作用。
