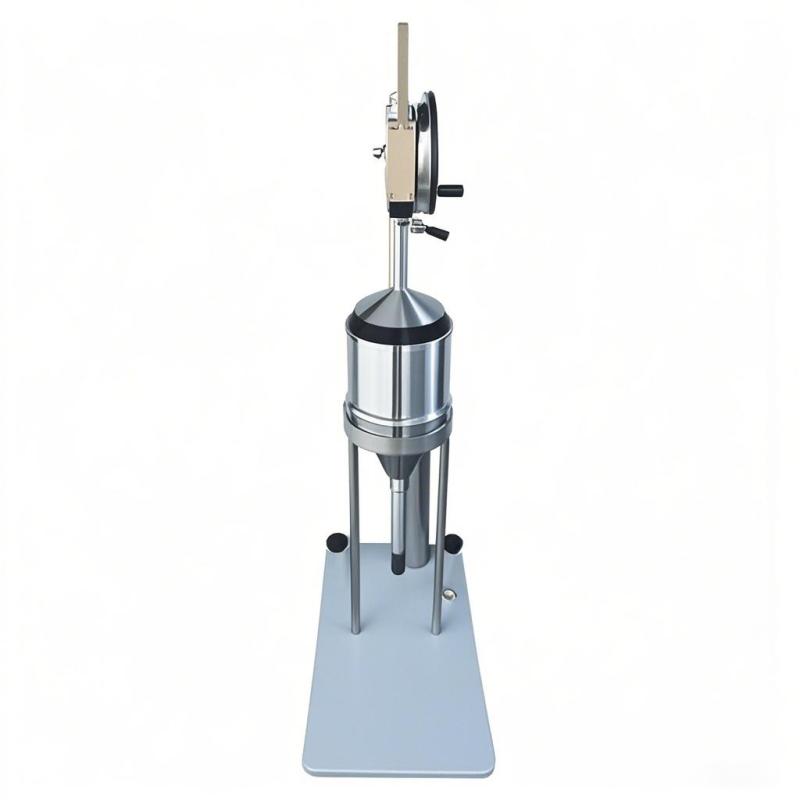

永新ZDJ-100纸浆打浆度测定仪适用于测定不大于100°SR的各种纸浆悬浮液的打浆度。该仪器采用经济的方式利用原料，在生产过程中及科学研究中用作纤维状况的测定尺度。它的工作原理是通过测量时在滤网上形成的纤维滤层滤水，将滤液收集在带有肖伯尔值刻度的量筒中，并根据刻度读取打浆度数值。操作简便，具备专用量筒，无需繁琐的换算。这个设备适用于纸浆生产厂、科研单位和质量测试中心实验室，可用于改进和提高产品质量，确保纸浆的质量符合标准要求。规格参数包括测量范围0～100°SR、试验用蒸馏水温度20±0.5℃、试验用蒸馏水体积1000ml等。

该仪器适用于测定不大于100°SR的所有种类的纸浆悬浮液。它能经济的利用原料，在生产过程中适时结束打浆过程，在科学研究中作为纤维状况的一个测定尺度。

结构及工作原理

该仪器的设计原理是将一个给定体积的纸浆水悬浮液，通过测定时在滤网上形成的纤维滤层滤水，滤液流入备有底孔和斜管的漏斗中。将从斜管流出的滤液收集在一个有肖伯尔值刻度的量筒中，按这个刻度，排水1000ml相当于SR值为零，而排水零毫升相当于SR值为100。

在一般情况下，纸浆的打浆度越高或者说纸浆粉碎的越厉害，则纸浆的排水速度越低，该仪器就是根据这一现象设计的。

将浓度为0.2%的纸浆悬浮液1000ml倒入灌入室中，由于仪器内铜网的作用，纤维留在网上，水被排除，通过下面斜管与直流管流入量筒中。由于打浆料打浆度不同，所以排水的速度就不同，则分配于下面斜管与直管量筒中的量也不同，若打浆料打浆度高则排水速度低，流入直管中的水就较多，反之，则流入直管中的水就少，规定以直管下流出的水量表示打浆度，每流出10ml为1°SR。

通常，为使用上的方便，是以斜管下量筒中的水量为依据，读出打浆度的数值，因直管流出的水量等于1000ml减去斜管流出水量，所以只需根据下列公式即可求出打浆度。

打浆度=1000-ɡ/10

式中g为斜管下量筒水的体积，单位为毫升。

本仪器带有打浆刻度的专用量筒，放在斜管下可直接读数，不需换算。

操作程序

1、取样和准备

取适合于试验的2g绝干浆试样于备料圆桶中先倒入20±0.5℃200 ml蒸馏水软化绝干浆并搅拌均匀，然后将20±0.5℃的蒸馏水灌到 备料圆桶的标志处，使之刚好是1000ml。

2、试验程序

（1）检查仪器安置是否正确。

（2）检查铜网，如有锈斑、破损或不平整，应立即更换，检查合格后将灌入室连铜网放入水中将铜网浸湿。

（3）将灌入室放在分离室上。

（4）用手柄（21）转动绳轮（22）使密封锥体进入灌入室至楔块（18）扣住为止。

（5）取样：按1节所述之方法取得试样。

（6）测定备料圆桶中已准备好的试样温度，并记录之。

（7）有效地搅拌试样，使纤维均匀地分布于水中，迅速而又平稳地将试样倒入灌入室中。

（8）按动扣留手柄（16），则密封锥体自动抬起，水流入两量筒中。

（9）当斜管流出口不流水时，由专用量筒读出打浆度数值。

（10）取出灌入室，并从铜网上除去浆料（参见4）。

（11）倒空专用量筒，冲洗密封锥体及分离。

3、读数

专用量筒需放在已校验好的水平面上，读数时按与液面相切的水平线所指的刻度读出打浆度数值，准确至一度。为了观察清楚起见，可将白色平板立于专用量筒后面。

4、除去浆料的方法

将灌入室底部朝上，用水轻轻冲洗铜网，可以除去网上的浆料。或将灌入室浸入盛满水的桶内轻轻摇动也可，另外也可将灌入室卸下来，除去网上的浆料。
