永新ZQX-1000纸张透气度测定仪采用肖伯尔法，是专门设计制造用于测量纸张透气度的仪器。该仪器符合中华人民共和国行业标准QB/T1667，适用于水泥袋纸、纸袋纸、电缆纸、拷贝纸和工业滤纸等多种纸张，其测量范围在1×10ˉ²到1×10²µm/（Pa·S）之间。它的结构包括容器、纸样夹环、压力计等部件，通过在规定条件下测量单位时间和单位压差下纸张通过的平均空气流量来测定透气度。用户可以根据需要选择不同的测试压差和测试时间，具有高精度和可靠性，是造纸、科研和产品质量监督检验等行业的可靠选择。规格参数包括测量范围0～1000ml/min、试验面积10±0.02cm²、试区压差1±0.01kPa、测量精度±1ml（<100ml）；±5ml（>100ml）等。这款仪器可确保精确的透气度测量，满足用户的测试需求。

生产依据

肖伯尔法纸张透气度测定仪是依据中华人民共和国行业标准QB/T1667《纸张透气度（肖伯尔法）测定仪》而设计制造的。

用途及适用范围

许多种纸，如水泥袋纸、纸袋纸、电缆纸、拷贝纸及工业滤纸等，都需要测定其透气的程度，本仪器正是为上述各种纸而设计制造的。本仪器适用于透气度在1×10ˉ²—1×10²µm/（Pa·S）之间的纸张，不适用于表面粗糙度较大的纸张。

结构及工作原理

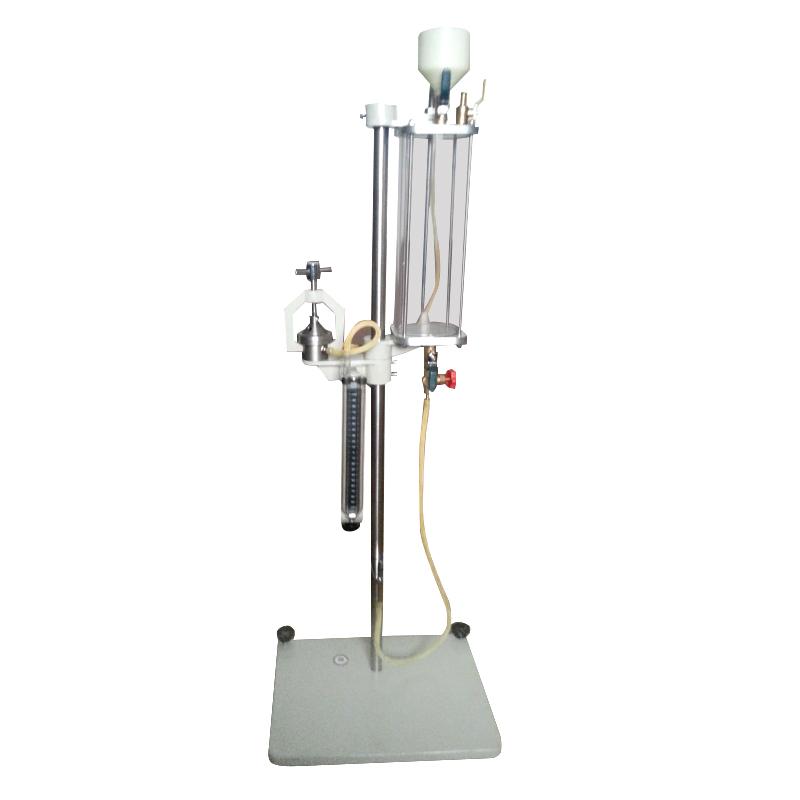

仪器由固定支柱（2）上的容器（12），纸样夹环（4）和压力计（6）等组成。容器的上部装有透气阀门（13）和带漏斗的加水阀门（1），蒸馏水从带漏斗的加水阀门注入容器内。容器的底部装有溢水阀门（11）和调节阀门（10），用于控制水的流量。纸样夹环等固定在支架（3）上，纸样夹环及空气盒（5）上有一面积为10 cm²的孔。空气盒位于纸样夹环的下方，其上有两个接头，用橡皮软管分别与排气管及压力计相连接，仪器下面底座（9）为整个仪器的基础，其上安有水准器（7），旋动两个调整螺栓（8），以调整仪器的水平位置。

本仪器的工作原理：即在规定的条件下，在单位时间和单位压差下，单位面积的纸页所通过的平均空气流量。

试验步骤

关闭溢水阀门和调节阀门，开启加水阀门和透气阀门，将蒸馏水从带漏斗的加水阀门注满容器，关闭加水阀门和透气阀门，将试样夹紧于纸样夹环与空气盒之间，在溢水口下方放置量筒，开启溢水阀门，并转动调节阀门，将试区压差调至1kPa（100毫米水柱），如不能达到目的，则可松开锁紧螺栓升降溢水管，直到试区压差为1kPa，待稳定后，启动秒表提取1分钟量筒内水的数量，或量筒内100 mL水所需要的时间。

由于纸的透气度与恒定压差和测定时间有良好的正比关系，因此必要时可以选择其它测定压差和测定时间，但要在报告中注明。测试前参照表1选择测定透气度所需合适的测试持续时间。选择不同的测试持续时间时，测试结果的读数误差要以不超过2.5%为标准。

表1 恒定压差为1kPa时

技术参数
