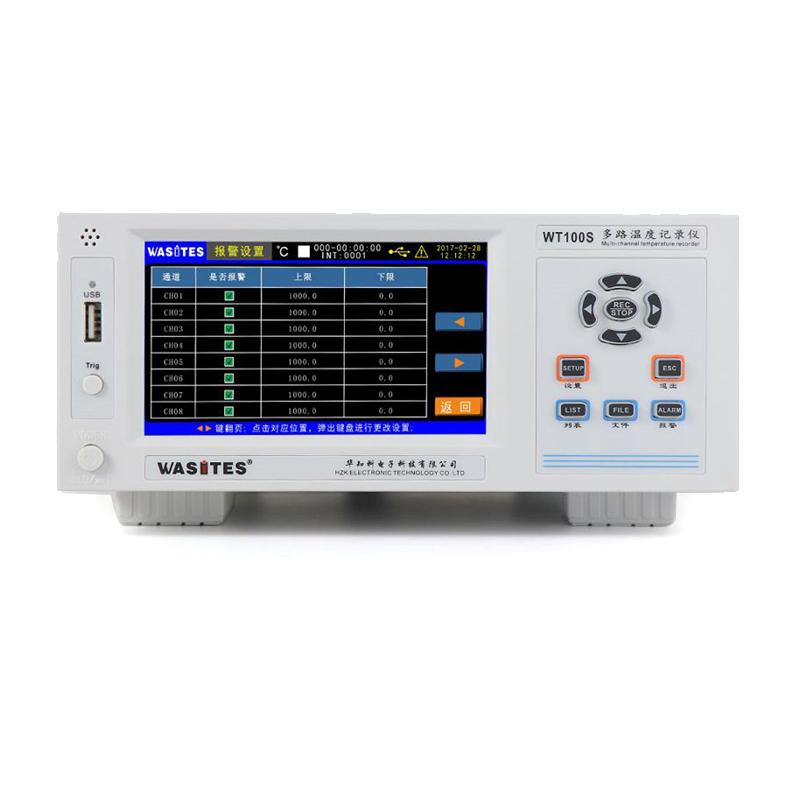

华知科 WT100S-32 多路温度记录仪具备32路温度采集能力，适用于-200℃至1820℃的广泛测量范围。该设备采用32位高速CPU和24位AD测量芯片，结合5寸工业级液晶触控屏，确保数据处理的高精度和稳定性。支持多种热电偶输入，并具备强大的抗干扰能力和灵活的报警功能。内置大容量存储，可记录长达97天的数据，并支持多种输出接口和模块化扩展，广泛应用于各行业的实验室和生产线温度监测。

概述

本多路温度采集器采用32位高速CPU进行数据处理，采用5寸工业显示屏，支持KJETNSRB型热电偶输入，多种显示方式，使用者能更加直观读取各参数，仪器具有完善的功能、性能优越和操作简单的特点，能满足生产、实验室和研发测量的需求。

广泛应用于照明电器、电动工具、家用电器、电机、电热器具医药、石油、化工、冶金、电力等行业及科研单位等领域生产企业的生产线、实验室、质检部门。

按实户需求还能订制各种测量功能，来满足更高的应用。

特点

▲高清5寸IPS工业级液晶触控屏,分辨率854X480..

▲采用32位高速MCU数据处理+24位高速AD测量芯片，响应速度快、精度高、稳定可靠。

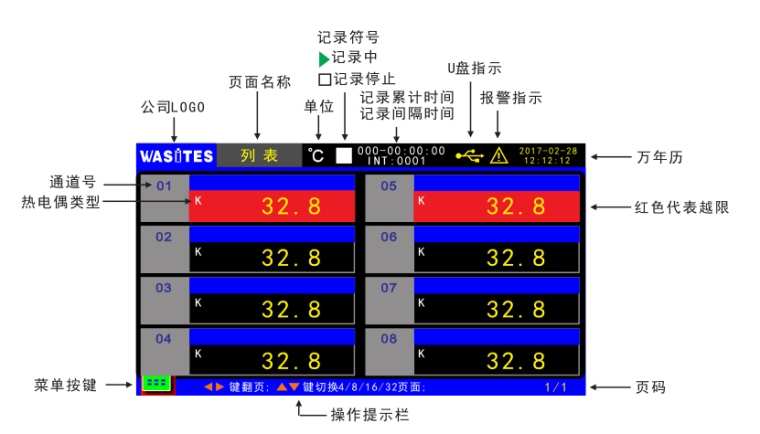

▲支持4/8/16/32多 界面实时数值显示.

▲支持多种传感器输入: K JETNSRB

▲通道间电压差可高达AC/DC 350V,超强抗干扰能力.

▲每通道可独立设置过高过低报警值，并具有声光报警功能。

▲每通道独立误差修正Y=KX+B。

▲内置8G超大内存，文件列表显示，最大支持64个文件，每个文件13万组数据，1秒间隔可以连续记录长达97天。

▲记录文件可单选或多选删除和导出，U盘和PC直接导出EXCEL文件.

▲仪器秒变U盘，直接读取记录文件、说明书和软件。.

▲具有通信地址码设置，可以多地多机并机使用，提供通协议。

▲标配USB通讯接口，可选配RS232或RS485通信接口。

▲模块化设计，每个模块8通道，最大支持64通道,扩容自动识别。

基本原理

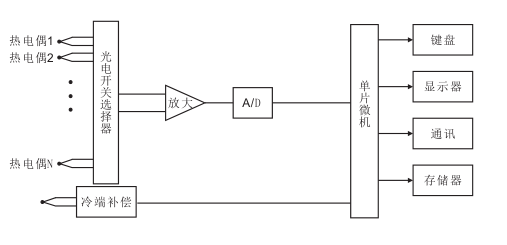

如图所示,仪器由热电偶、光电开关选择器、放大器、A/D、单片微机、键盘、显示器、通讯、数据存储器、冷端补偿等部分组成。

由光电开关选择器选择对应应的通道信号，经过信号放大器进行信号放大，再经过AD转换器进行模拟信号转换成数据信号到单片微机进行数据处理，由冷端补偿电路进行常温测量，得到冷端温度值，测量信号与冷端温度值经单片微机进行数据处理，最后得出正确的测量温度值在显示屏上显示出来。

键盘、通讯、数据存储器可对数据在显示屏上进行设置、存储加以分析。还可以通过通讯接口连接电脑直接由电脑进行数据分析。

系列型号

• WT100S-32

32路，5寸触控屏显示，每通道独位校正，冷端校正，越限报警，列表数值显示

• WT100S-40

40路，5寸触控屏显示，每通道独位校正，冷端校正，越限报警，列表数值显示

• WT100S-48

48路，5寸触控屏显示，每通道独位校正，冷端校正，越限报警，列表数值显示

• WT100S-56

56路，5寸触控屏显示，每通道独位校正，冷端校正，越限报警，列表数值显示

• WT100S-64

64路，5寸触控屏显示，每通道独位校正，冷端校正，越限报警，列表数值显示

技术参数
