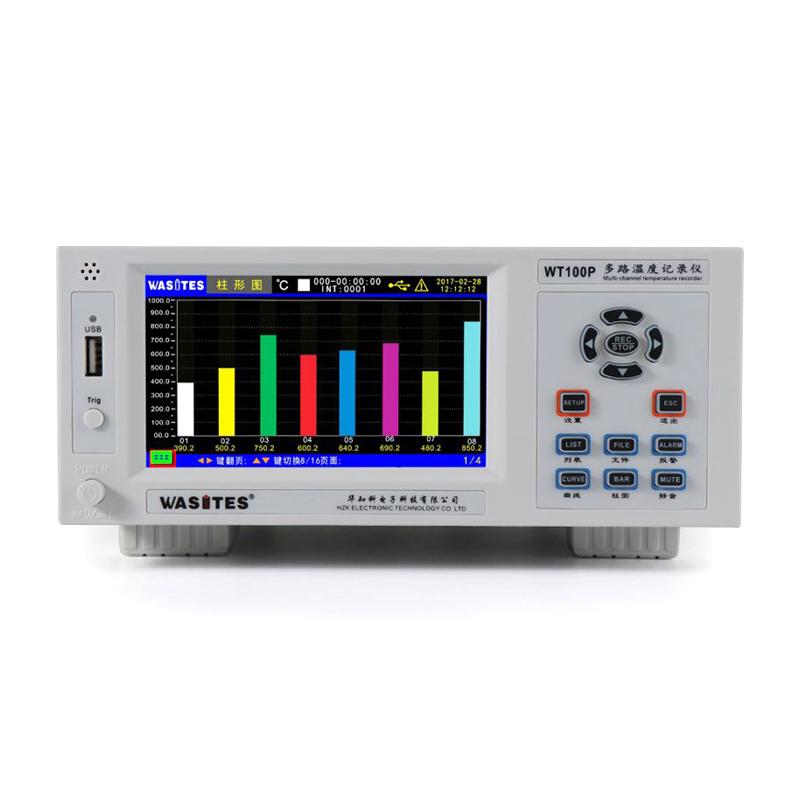

华知科 WT100P-32 多路温度记录仪具备32路温度采集功能，支持从-200℃至1820℃的广泛温度范围，适用于多种工业和实验室应用。该设备采用32位高速CPU和24位AD测量芯片，结合5寸工业级液晶触控屏，提供实时列表、历史曲线、柱图等多种显示模式，方便用户直观查看和分析温度数据。设备具备强大的抗干扰能力、多级报警功能，并支持多种热电偶类型输入和独立校正功能。内置大容量存储，可记录长达97天的数据，并支持多种接口输出，满足多样化的温度监控需求。

概述

本多路温度采集器采用32位高速CPU进行数据处理,采用5寸工业显示屏,支持K J E T N S R B 型热电偶输入,多种显示方式,使用者能更加直观读取各参数,仪器具有完善的功能、性能优越和操作简单的特点，能满足生产、实验室和研发测量的需求。

广泛应用于照明电器、电动工具、家用电器、电机、电热器具医药、石油、化工、冶金、电力等行业及科研单位等领域生产企业的生产线、实验室、质检部门。

按实户需求还能订制各种测量功能，来满足更高的应用。

特点

• 高清5寸IPS工业级液晶触控屏,分辨率854X480

• 采用32位高速MCU数据处理+24位高速AD测量芯片,响应速度快、精度高、稳定可靠.

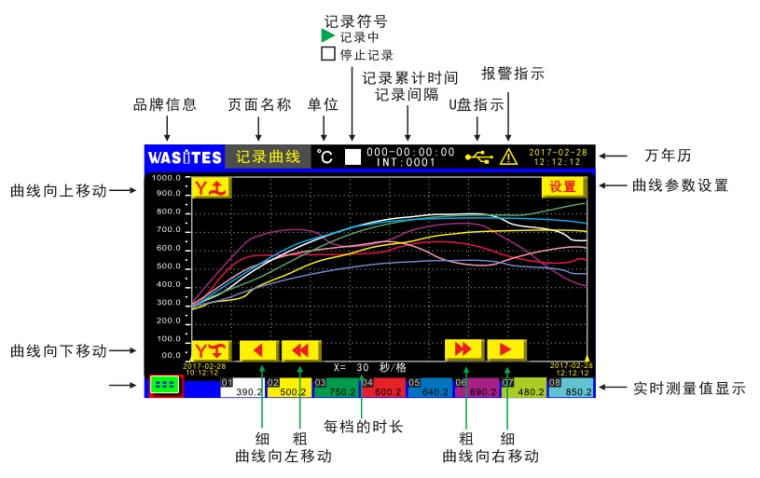

• 多界面显示,文件列表、实时列表显示、柱图显示、实时/记录/分析曲线显示、报警列表、系统设置等.

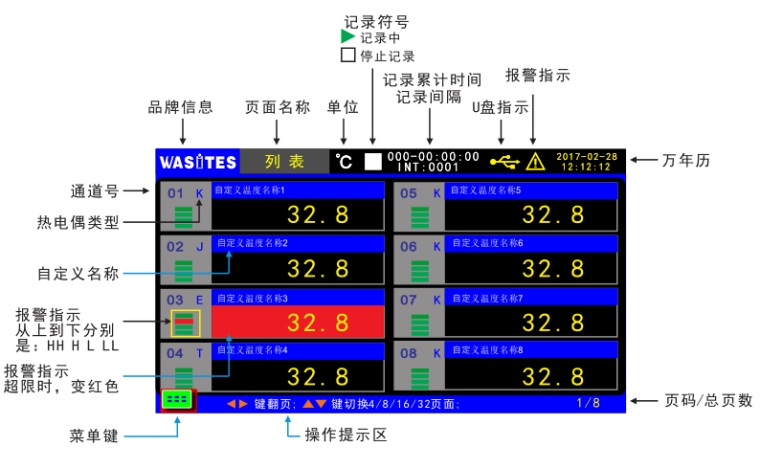

• 支持4/8/16/32多界面实时数值显示.

• 支持多种传感器输入：K J E T N S R B

• 每通道可以设置使用不同热电偶类型.

• 可自定义每个通道的名称，并能把自定义名称导出到EXCEL.

• 通道间电压差可高达AC/DC 350V,超强抗干扰能力

• 每通道可 并具有声光报警功能。 独立设置过高过低报警值

• 每通道独立误差修正Y=KX+B

• 内置 8G超大内存 文件列表显示,最大支持64个文件,每个文件13万组数据,1秒间隔可以连续记录长达97天

• 记录文件可 ,U PC EXCEL 单选或多选删除和导出 盘和 直接导出 文件

• 双继电器报警输出. 标配 、 通讯接口 USB RS485

• 具有通信地址码设置,可多地多机并机使用 可提供通协议

• 标配USB通讯接口，可选配RS232或RS485通信接口

• 模块化设计,每个模块8通道,最大支持64通道,扩容自动识别

• 多级报警指示，HH，H，L，LL报警设置和报警指示(配有继电器输出)，并可以查看历史报警记录功能

基本原理

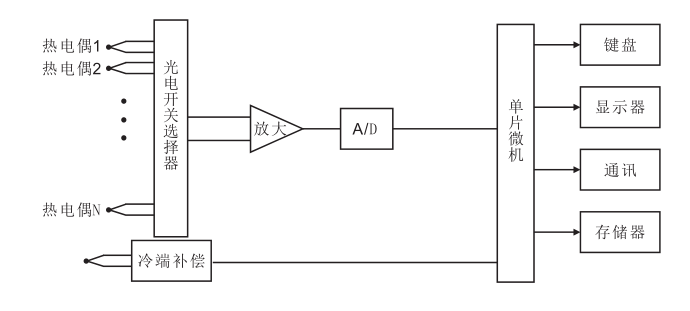

如图所示，仪器由热电偶、光电开关选择器、放大器、A/D、单片微机、键盘、显示器、通讯、数据存储器、冷端补偿等部分组成。

由光电开关选择器选择对应应的通道信号，经过信号放大器进行信号放大，再经过AD转换器进行模拟信号转换成数据信号到单片微机进行数据处理，由冷端补偿电路进行常温测量，得到冷端温度值，测量信号与冷端温度值经单片微机进行数据处理，最后得出正确的测量温度值在显示屏上显示出来。

键盘、通讯、数据存储器可对数据在显示屏上进行设置、存储加以分析。还可以通过通讯接口连接电脑直接由电脑进行数据分析。

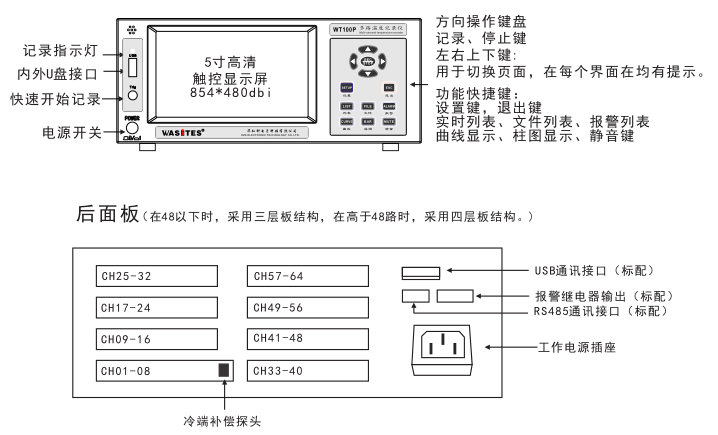

面板功能

系列型号

技术参数
