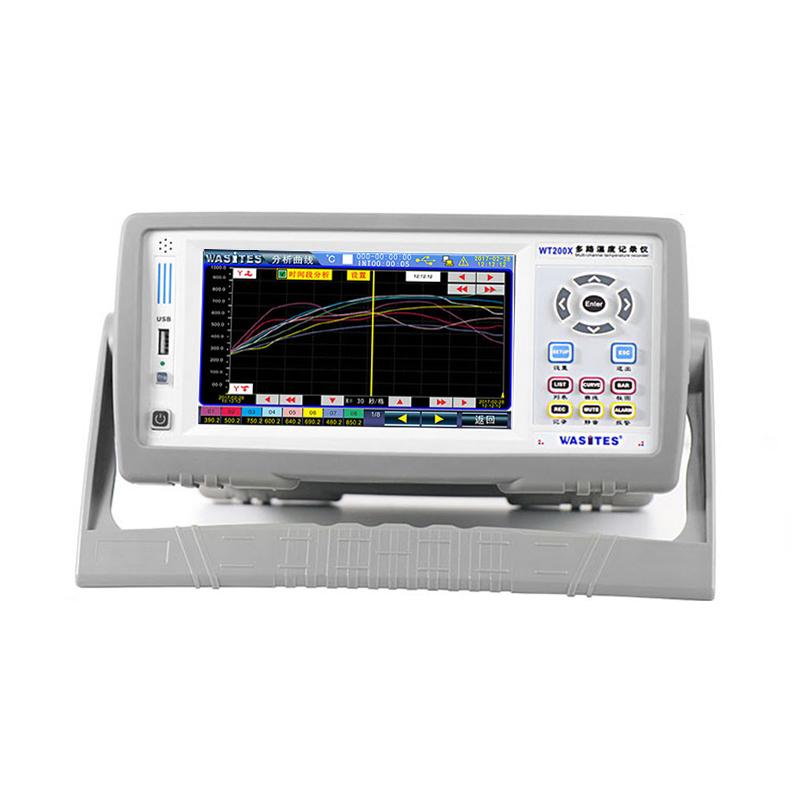

华知科 WT200-16 智能16路温度记录仪具备高清7寸IPS触控屏和32位高速CPU，提供精准（0.2℃基本精度，0.5℃冷端补偿）和快速的温度测量。支持K、J、E、T、N、S、R、B型热电偶输入，具有多种显示模式和直观操作提示。该仪器能存储最多64个文件、记录长达97天的数据，并支持自定义记录间隔。具备高达AC/DC 350V的电压差抗干扰能力，数据可通过U盘或PC导出Excel文件，广泛应用于生产线、实验室和质检部门。

概述

本多路温度采集器采用32位高速CPU进行数据处理,采用7寸工业显示电容触控屏,支持K J E T N S R B型热电偶输入,多种显示方式,自主研发的操作系统，操作简单懂，多样操作提示，使用者能更加直观读取各参数,仪器具有完善的功能、性能优越和操作简单的特点，能满足生产、实验室和研发测量的需求。

广泛应用于照明电器、电动工具、家用电器、电机、电热器具医药、石油、化工、冶金、电力等行业及科研单位等领域生产企业的生产线、实验室、质检部门。

按实户需求还能订制各种测量功能，来满足更高的应用。

特点

• 高清7寸IPS工业级液晶触控屏,分辨率1024X600

• 采用32位高速MCU数据处理+24位高速AD测量芯片,响应速度快、精度高、稳定可靠。

• 多界面显示,文件列表、实时列表显示、柱图（温升）显示、实时/记录/分析曲线显示、报警列表、系统设置等.

• 操作提示,人性化设计,操作易懂,简单.

• 支持多种传感器输入 . :K J E T N S R B

• 测量基本精度:0.2℃+2字(不含传感器),冷端补偿精度：0.5℃

• 每通道独立误差修正Y=KX+B

• 每通道可以设置使用不同热电偶类型

• 可自定义每个通道的名称,并能把名称导出EXCEL

• 通道间电压差可高达AC/DC 350V(可定制更高电压值),超强抗干扰能力.

• 文件列表显示,最大支持64个文件,每个文件13万组数据,1秒间隔能连接记录长达97天.记录间隔任意调整（hh:mm:ss）。

• 记录文件可单选或多选删除和导出，U盘和PC直接导出Excel文件

• 上位机软件和说明书文件保存在仪器内部,可经前面板USB口与PC连接打开读取

• 标配4种通讯接口USB、RS485、RS232、LAN(网络).

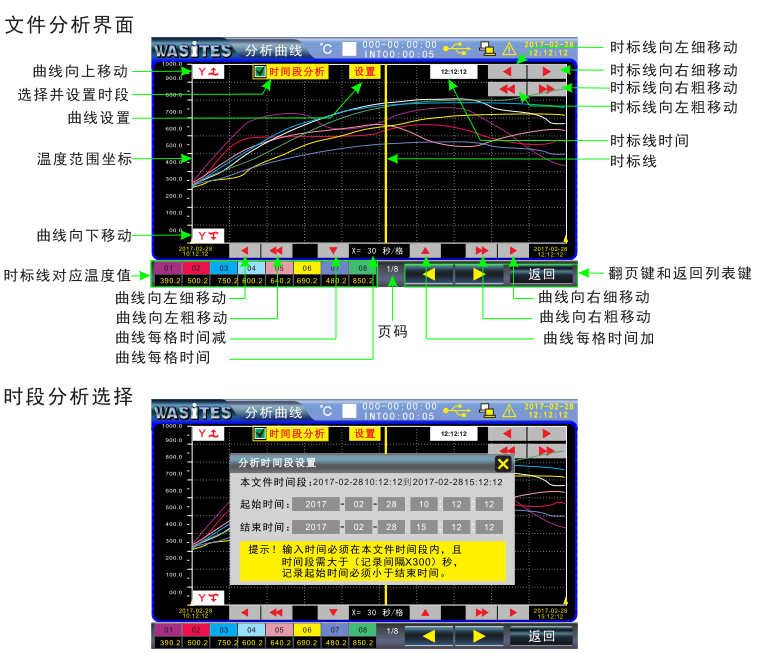

• 可进行详细的文件曲线分析,X轴Y轴坐标设置,曲线可以上下左右平移放大缩小,时

• 标线左右移动,并能显示对应的温度值,也可设置任意时段进行分析.

• 模块化设计,每个模块8通道,最大支持64通道,用户可自行扩容,自动识别

基本原理

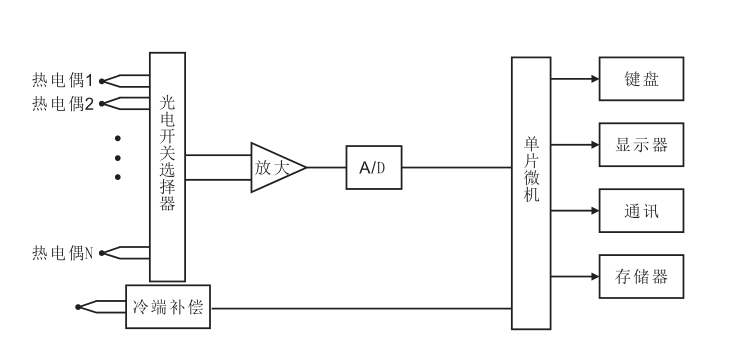

如图所示,仪器由热电偶、光电开关选择器、放大器、A/D、单片微机、键盘、显示器、通讯、数据存储器、冷端补偿等部分组成。

由光电开关选择器选择对应应的通道信号，经过信号放大器进行信号放大，再经过AD转换器进行模拟信号转换成数据信号到单片微机进行数据处理，由冷端补偿电路进行常温测量，得到冷端温度值，测量信号与冷端温度值经单片微机进行数据处理，最后得出正确的测量温度值在显示屏上显示出来。

键盘、通讯、数据存储器可对数据在显示屏上进行设置、存储加以分析。还可以通过通讯接口连接电脑直接由电脑进行数据分析。

系列型号

技术参数
