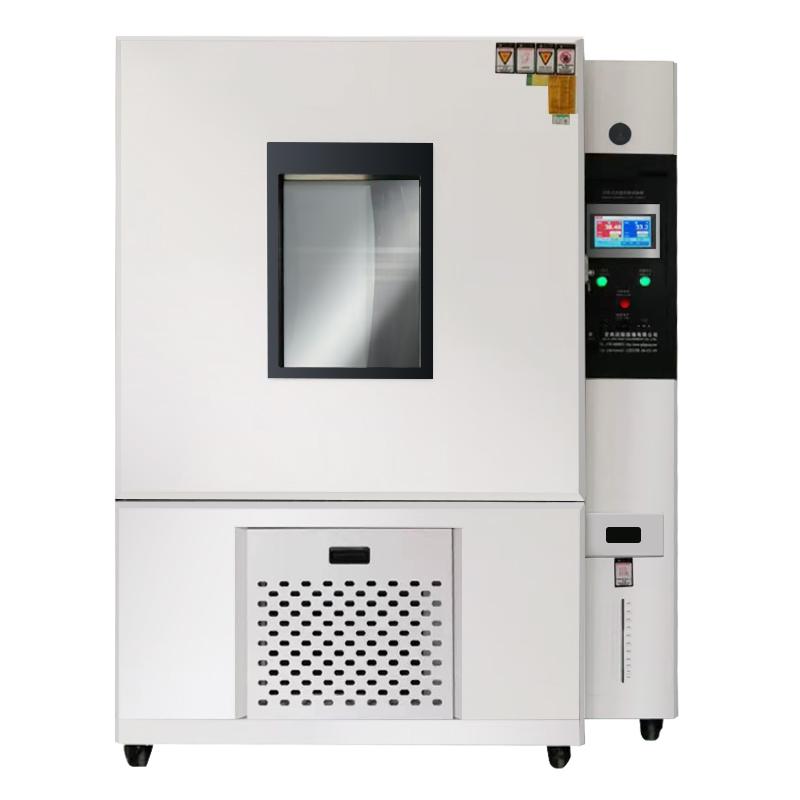

爱佩 AP-HX-30A 电子恒温恒湿试验箱则是专为电子零件、工业材料、成品研发、生产、检验等领域提供复杂高低温交变等试验环境的可程式恒温恒湿试验箱。其控制仪表采用7英寸超大触摸AP-900智能可程式温湿度控制器，支持120组程式，每组程式100段，可USB连接U盘实时记录试验数据。具备完备的安全保护装置，包括漏电、突波防止、压力开关等，满足多项标准如低温、湿热、高低温交变等试验条件。此试验箱采用法国泰康和日本日立原装进口压缩机，使用杜邦环保冷媒R-404/R23，保障了高效、稳定的制冷性能。综合而言，爱佩试验箱具备精准的温湿度控制、灵活的程式设置、强力送风循环等特点，为各行业的试验提供可靠保障。

产品用途

可程式高低温试验箱主要为电子零件、工业材料、成品研发、生产、检验各环节的试验提供复杂高低温交变等试验环境和试验条件，适用于电子电器通讯、化工、五金、橡胶、玩具、科研等各行业。

控制仪表

7英寸超大触摸AP-900智能可程式温湿度控制器：120组程式，每组程式100段，可以设置程式全部循环,部分循环，程式连接，设定程式终了动作,设定待机动作。可USB连接U盘实时记录试验数据，导出试验历史数据，导入图片。标配RS232通信界面,通信速度最大115200bps，(可选配RS485，通讯距离最长1.2km，最多可以连接99台)。

试验箱特点

★可程式恒温恒湿试验箱主要由控制面板、配电盘、保温隔层、送风机、加热器、加湿器、冷冻机组合而成，主要规格可分为6种标准尺寸及10种不同条件之规范。

★控制器可经由LAN界面与计算机连线，使用者可以在计算机荧幕上设计程式、收集测试资料与记录、呼叫程式执行、遥控机器开关机等功能。

★利用多翼式送风机强力送风循环，避免任何死角，使室内温湿度分布均匀。

★完备的安全保护装置，假如异常状况发生时，控制器荧幕上即自动显示故障状态，切断电源开关，并提供故障排除方法。

满足标准

·GB/T10589-2008低温试验箱技术条件

·GB/T10586-2006湿热试验箱技术条件

·GB/T10592-2008高低温试验箱技术条件

·GB/T2423.1-2008低温试验Aa , Ab

·GB/TT2423.2-2008试验B:高温试验方法.

·GB/T2423.3-2006(IEC68-2-3)恒定湿热试验 Ca

·MIL-STD810D方法502.2

·GB/T2423.4-2008（MIL-STD810）方法507.2程式3

·GJB150.9-1986军用设备环境试验方法-湿热试验

·GB2423.34-2012、MIL-STD883C方法1004.2温湿度组合循环试验

试样限制

本试验设备禁止易燃、易爆、易挥发性物质试样的试验或储存腐蚀性物质试样的试验或储存生物试样的试验或储存强电磁发射源试样的试验或储存。

安装场地

1. 设备周围无强烈振动；地面平整，通风良好。

2. 设备周围无强电磁场影响；无易燃、易爆、腐蚀性物质和粉尘。

3. 设备周围留有适当的使用及维护空间，如下图所示：

供电条件

※要求用户在安装现场配置相应容量的空气或动力开关，并且此开关需要是独立供本设备AC220V电源要求：

1.单相两线+保护地线；

2.电压范围：AC（220±10）V

3.频率允许波动范围：（50±0.5）Hz

4.保护地线接地电阻小于4Ω

备注：此方案不含通风管道、电源(电缆、漏电开关)、气源(空压机)、水源(桶装水或者接水管)等设备外环境项目安装

主要零部件清单

制冷系统

1、压缩机组（1）

原装进口 “法国泰康”有效能全封闭压缩机，

此品牌压缩机有效、低转差率的大体积F级绝缘电机，确保了泰康全封闭紧缩机高制冷量、低功率耗费及运转安全性。泰康紧缩机在我国不一样区域不一样气候条件下长期适用，久经考验，功能安稳牢靠。泰康紧缩机佳平衡规划，使紧缩机振荡小、噪音低，作业更为平稳。

2、压缩机组（2）

原装进口 “日本日立”有效能全封闭压缩机，

此品牌压缩机更低的振动、噪音 固定曲轴结构以及足够大的排气缓冲结构,使振动和噪音更小.高制冷量、低功率耗费及运转安全性.

3、油分

“美国亨利”分离冷媒和油，使油回流压缩机，循环使用、节能有效。

特点：

1、内置捕油滤网

2、外涂层为抗腐蚀的环氧分装喷漆

3、分油率99%

4、蒸发器

“中国台湾中力”翅片蒸发器与铜管经机械涨管，确保接触紧密，发挥更佳换热效果。蒸发器铜管采用高纯度无缝紫铜管，寿命长，不易破裂腐蚀。

5、过滤器

“丹麦丹佛斯”过滤器优势特点：

1）双向流干燥过滤器

2）确保快速有效吸附水分以及无机酸和有机酸

3）过滤器外壳拥有 UL 认证，PS/MWP 最高达 46 bar/667 psig

4）提供焊接（镀铜钢）和喇叭口连接

5）流向改变无灰尘释放

6、毛细管

“中国台湾雄德”铜管：在制冷系统中起流通、节流、降压的作用。

膨胀阀“丹麦丹佛斯”流量调节范围宽，可以按预设的各种调节规律动作，获得很好的过热度调节品质，使制冷装置的启动特性和变负荷动态特性大为改善。效率高，运行稳定，能耗低，温度控制精度好

7、冷媒

“美国杜邦”环保冷媒R-404/R23特点：

1）杜邦制冷剂与润滑油有良好互溶性。

2）杜邦制冷剂安全性，工质应无毒、无刺激性、无燃烧性及爆炸性。

3）杜邦制冷剂有良好的电气绝缘性。

4）杜邦制冷剂经济性，要求工质低廉，易于获得。

5）杜邦制冷剂具有优良的热物理性能 具体要求为：较高的传热系数、较低的粘度及较小的密度。

8、储液瓶

制冷工质的储存、液汽分离、防止压缩机产生液击、过滤杂质、降低噪音及回油等作用。储液器在系统中安装在冷凝器之后，储存高压液体，保证制冷系统在冷负荷变化时制冷剂储液量调节的需要，也有利于减少定期检修时向系统补充制冷剂的次数。

9、热交换器

“日本东联”产品优点

1）结构紧凑，容易安装

2）重量轻，仅相当于管壳式换热器的20～30%

3）经久耐用，能承受高温高压。

10、冷凝器

“中国台湾科威力”风冷式冷凝器特点：

1）产品结构合理，面板与侧板采用台阶结构，强度更大，减少风机振动及其产生的噪音，接水盘和两侧方便可拆。

2）壳体经磷化处理，表面喷塑处理，具有耐腐蚀、表面光滑美观、使用寿命长等特点。

3）铜管采用全自动加工成型工艺，确保管道内部干燥清洁。

4）盘管经2.6MPa气密性检验，保证产品气密性要求；

5）铜管与翅片经液压机胀管，翅片与铜管紧密均匀、稳定、传热性能高。

11、自动压控(丹佛斯）

“丹麦丹佛斯Danfoss”压力开关用来控制压缩机过载制动保护装置。

特点：

1）采用英制管螺纹快速接头或铜管焊接式安装结构，安装灵活，使用方便，无需特殊的安装固定。

2）密封式不锈钢感应器安全可靠。

电磁阀（卡士妥）

1）卡士妥电磁阀配有O型密封圈的螺丝系统确保防水，同时简化线圈一体化的连接；

2）线圈可与插入式接连接，这种接头配置3线，极为方便。

3）在介质无压差的情况下，阀门可以进行正常工作。

4）电磁线圈采用绝缘防潮型材料，具有防水和防震的功能。

5）电磁阀由于某种原因需要更换电磁线圈时，不必关闭系统。

加热系统

1、镍铬加热器

“中国台湾隆星”镍铬材料因其强度高，耐高温、低温、湿热，可塑性强，

2、固态继电器（中国台湾阳明）

是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。用隔离器件实现了控制端与负载端的。

空气循环系统

1、循环风道：主要用于工作室内空气交换，由进风口、循环电机、叶轮、出风口组成。

2、中国台湾翊正长轴电机：结构非常简单且坚固，调速性能优异，寿命长，维护方便噪声小，不存在因电刷而引起的一系列问题，所以这种电动机在控制系统中有很大的应用。

3、电机风轮：带动空气流动。

4、气动电子阀：用于高温区、低温区、试验区开关风门。

控制系统

1、微电脑程序式控制器

程式编辑和循环，程序可编程1000组，每组100段，每段可设32700小时，可循环999999次；支持自由组合编程输出可串并等高难度控制，内部逻辑编程复合模式可达12组

2、传感器PT-100：采集温度范围为-70℃～+180℃

3、交流接触器：施耐德；通断保护：压缩机、加热器

4、热继电器：施耐德；压缩机过流过热保护

5、电源总开关：正泰；仪器总电源通断控制

6、按钮开关：中国超能；控制器、照明电源控制

7、电线电缆：金联宇

8、接线排：日本IDEC；接线端口

9、号码管
