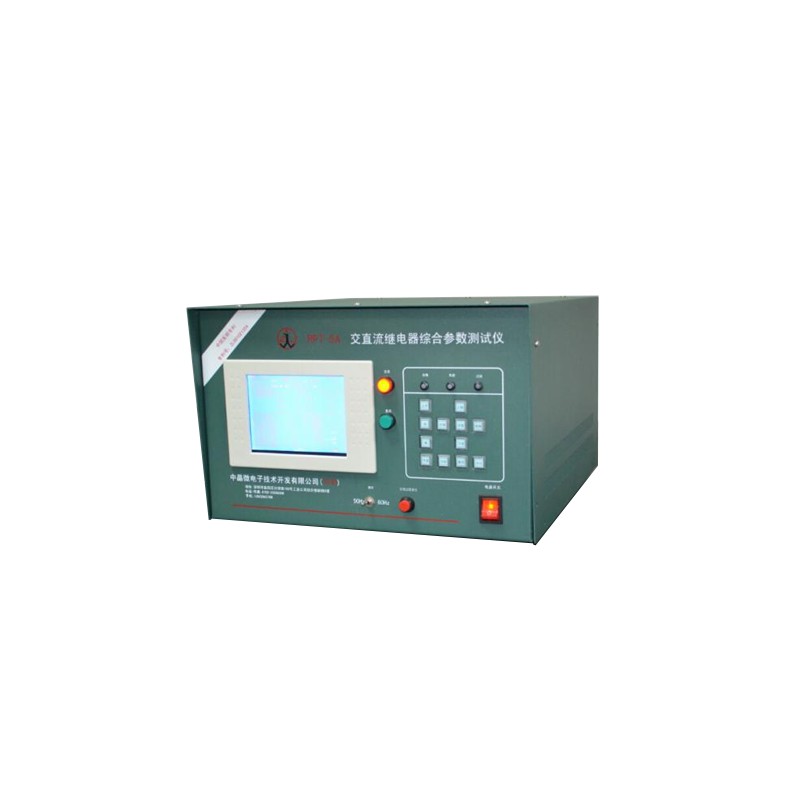

该仪器增加了一只交流扩展箱。当关掉扩展箱的电源时，其功能和普通RPT—3一样，用于测量直流继电器的参数。当打开扩展箱电源后就转为测试交流线圈电磁继电器的各种参数。测量电压参数时，根据触点的通断和交流声的有无来判断继电器是否真正动作和开放。线圈驱动电源频率可选50HZ和60HZ。驱动功率＜=10VA。
技术参数
圈电阻测试 | 测试条件，测试电流＜15mA |
测试范围 | 10 – 409.5Ω时，分辨率0.1Ω，测量误差：±1%+0.5Ω |
409-4095Ω时，分辨率1Ω，测量误差：±1% |
409-16380Ω时，分辨率10Ω，测量误差：±１％ |
接触电阻测试 | 6V 10mA DC时，测量范围：0 – 999mΩ，测量误差：±1%±1%mΩ |
6V 100mA DC时，测量范围：0-999mΩ ，测量误差：±1%±1mΩ |
24VDC 1A 时，测量范围：0-500mΩ，测量误差：±1%±1% mΩ |
动作/释放电压 | 测量范围 0—30V DC时，(线圈电流≤300mA) 分辨率30/4096(V)，测量误差±1%+20mV |
测量范围 30—120V DC时，(线圈电流≤80mA) 分辨率120/4096(V)，测量误差±1%+0.1V |
AC测量范围 | 0—30V AC时，(线圈功率≤10W) 分辨率：30/4096(V)，测量误差±2% +100mV |
0—120V AC时，(线圈功率≤10W) 分辨率：120/4096(V)，测量误差±2% +0.5V |
0—300V AC时，(线圈功率≤10W) 分辨率：300/4096(V)，测量误差±2% +0.5V |
动作/释放时间 | 0—60mS分辨率：10uS测量误差：±1% |
动作/释放回跳时间 | 0—20mS分辨率：10uS测量误差：±1% |
同步差 | 0—19.99mS分辨率：10uS测量误差：±1% |
环境温度 | 测量范围: 5--40℃测量误差：±1℃ |
