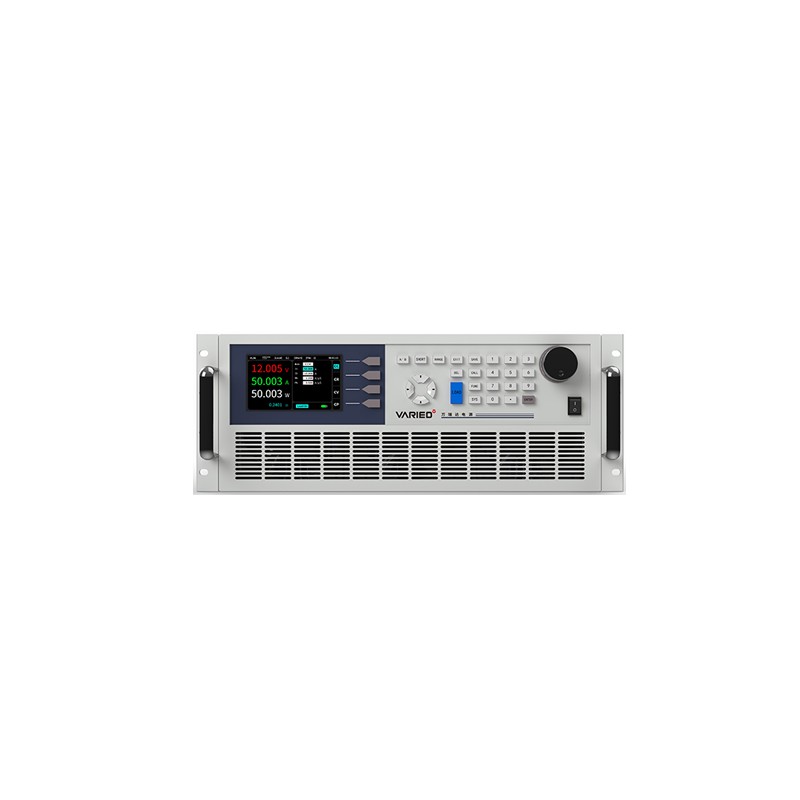

直流电子负载VL1200V型

型号:

VL1200V

产品介绍

VARIED的VL系列直流电子负载，是一款用于模拟低压高功率产品负载变化的专用精密仪器。负载功率从1.2KW到40KW，负载电流最高达1500A，可用于各种低压高功率电子产品的测试。本系列产品的多项功能为测试大功率电源及电子产品，提供了完整的解决方案。可应用于大功率开关电源、电源装置设备、动力电池组和电子元器件测试的负载模拟。

性能特点

电压:0-1200V；最大电流:1200A；

功率:3KW-40KW；

RS-232C/GPIB通讯接口；

恒电压、恒电流、恒电阻和恒功率四种静态加载模式；

高速动态负载，最高频率达20KHz；

任意负载波形模拟功能；

电池放电模拟和量测放电时间功能；

快速OCP测试功能；

可编程切换多组负载；

高精度电压、电流和功率量测；

ARM控制技术，通讯速度快；

兼容多款同类产品通讯指令，系统集成更简单；

具有过压、过流、过功率、过温度、反向保护功能；

四种工作模式

VL系列负载提供四种静态加载模式：恒电流模式(CC)和恒电阻模式(CR)适用于传统开关电源负载仿真，恒电压模式(CV)适用于电池充电机及恒流输出电源负载仿真，恒功率模式(CP)可作为动力电池组和储能装置负载的模拟。

仿真动力电池

VL系列电子负载还可以用于仿真动力电池放电。设定电池放电负载大小，采用恒功率(CP)拉载模式，即可仿真电池放电特性。透过精准量测回路，量取电池截止放电电压，计算出电池放电到截止电压点所需时间。

技术参数

型号	VL03-1200120		VL06-1200240		VL09-1200360		VL12-1200480		VL15-1200600
功率	300W	3000W	600W	6000W	900W	9000W	1200W	12000W	1500W	15000W
电压范围	0-120V	0-1200V	0-120V	0-1200V	0-120V	0-1200V	0-120V	0-1200V	0-120V	0-1200V
电流范围	0-12A	0-120A	0-24A	0-240A	0-36A	0-360A	0-48A	0-480A	0-60A	0-600A
定电流模式（CC）
量程	0-12A	0-120A	0-24A	0-240A	0-36A	0-360A	0-48A	0-480A	0-60A	0-600A
精度	0.05%+0.1%FS	0.1%+0.1%FS	0.05%+0.1%FS	0.1%+0.1%FS	0.05%+0.1%FS	0.1%+0.1%FS	0.05%+0.1%FS	0.1%+0.1%FS	0.05%+0.1%FS	0.1%+0.1%FS
分辨率	1mA	10mA	2mA	20mA	3mA	30mA	4mA	40mA	5mA	50mA
定电阻模式（CR ）
量程	0.32Ω～3.4KΩ	14Ω～8KΩ	0.16Ω～1.7KΩ	7Ω～8KΩ	0.11Ω～1KΩ	4.6Ω～8KΩ	0.08Ω～850Ω	3.5Ω～7KΩ	0.064Ω～680Ω	2.8Ω～5.6KΩ
精度	Vin/Rset*(0.2%)+0.2%IF.S		Vin/Rset*(0.2%)+0.2%IF.S		Vin/Rset*(0.2%)+0.2%IF.S		Vin/Rset*(0.2%)+0.2%IF.S		Vin/Rset*(0.2%)+0.2%IF.S
分辨率	14bits		14bits		14bits		14bits		14bits
定电圧模式（CV）
量程	0-120V	0-1200V	0-120V	0-1200V	0-120V	0-1200V	0-120V	0-1200V	0-120V	0-1200V
精度	0.05%+0.05%FS		0.05%+0.05%FS		0.05%+0.05%FS		0.05%+0.05%FS		0.05%+0.05%FS
分辨率	18mV	180mV	18mV	180mV	18mV	180mV	18mV	180mV	18mV	180mV
定功率模式（CP）
量程	0-300W	0-3000W	0-1200W	0-12000W	0-900W	0-9000W	0-1200W	0-12000W	0-1500W	0-15000W
精度	0.2%+0.2%FS		0.2%+0.2%FS		0.2%+0.2%FS		0.2%+0.2%FS		0.2%+0.2%FS
分辨率	0.6W		0.6W		0.6W		0.6W		0.6W
动态模式
T1&T2	0.025-10mS	1mS-30S	0.025-10mS	1mS-30S	0.025-10mS	1mS-30S	0.025-10mS	1mS-30S	0.025-10mS	1mS-30S
斜率	2mA-0.4A/uS	20mA-4A/uS	4mA-0.8A/uS	40mA-8A/uS	6mA-1.2A/uS	60mA-12A/uS	8mA-1.6A/uS	80mA-16A/uS	10mA-2A/uS	0.1A-20A/uS
精度	10%±20uS		10%±20uS		10%±20uS		10%±20uS		10%±20uS
测量参数
电压范围	0-120V	0-1200V	0-120V	0-1200V	0-120V	0-1200V	0-120V	0-1200V	0-120V	0-1200V
精度	0.025%+0.05%FS		0.025%+0.05%FS		0.025%+0.05%FS		0.025%+0.05%FS		0.025%+0.05%FS
分辨率	2mV	20mV	2mV	20mV	2mV	20mV	2mV	20mV	2mV	20mV
电流范围	0-12A	0-120A	0-24A	0-240A	0-36A	0-360A	0-48A	0-480A	0-60A	0-600A
精度	0.05%+0.1%FS		0.05%+0.1%FS		0.05%+0.1%FS		0.05%+0.1%FS		0.05%+0.1%FS
分辨率	0.2mA	2mA	0.5mA	5mA	0.7mA	7mA	1mA	10mA	1.2mA	12mA
功率范围	0-300W	0-3000W	0-1200W	0-12000W	0-900W	0-9000W	0-1200W	0-12000W	0-1500W	0-15000W
精度	0.2%+0.2%FS		0.2%+0.2%FS		0.2%+0.2%FS		0.2%+0.2%FS		0.2%+0.2%FS
分辨率	0.1W		0.1W		0.1W		0.1W		0.1W
常规参数
短路电流	120A		240A		360A		480A		600A
尺寸 (WHD) mm	425 X 175 X 640		425 X 350 X 640		550 X 635 X 720		550 X 810 X 720		550 X 990 X 720
重量 (Kg)	32		64		116		153		202
