X射线高压电源TXF1068

型号:

TXF1068

产品介绍

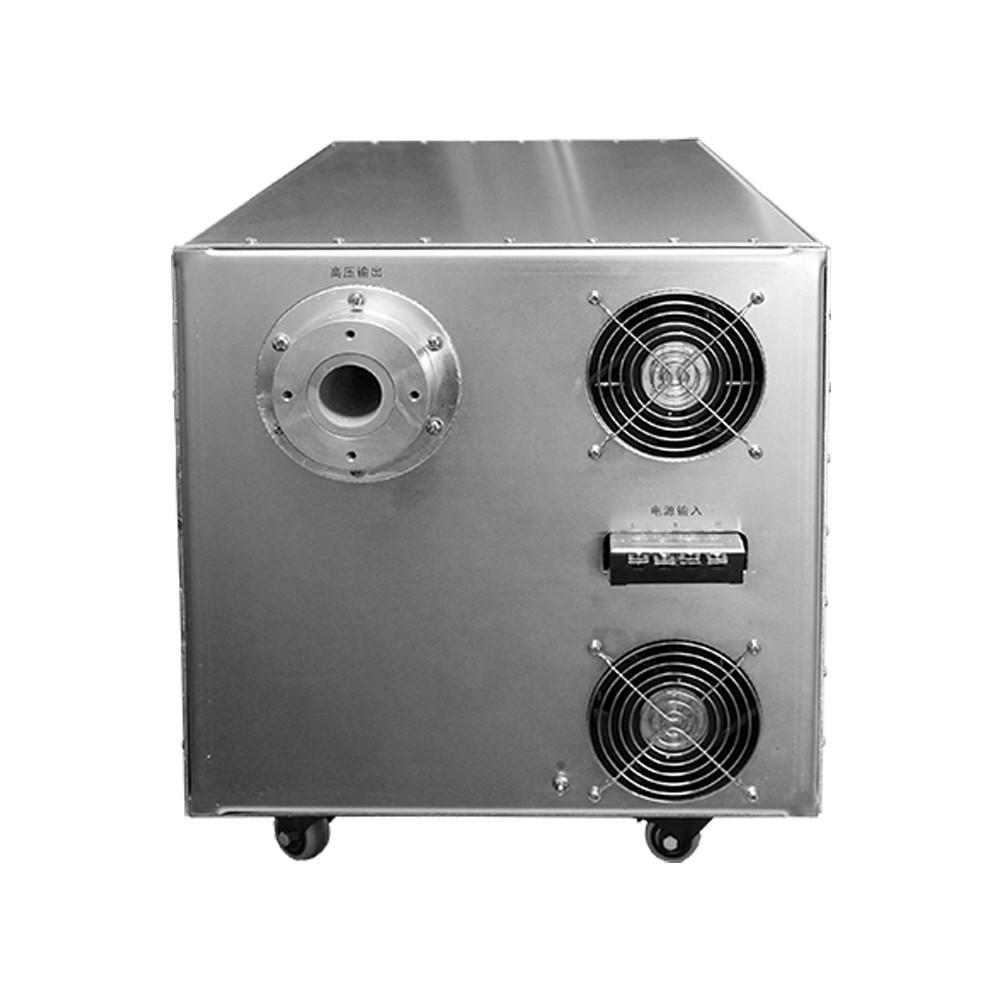

TXF1068 X射线高压电源

泰思曼XRV系列X射线高压电源设置标准1.8kW-6kW紧凑，高性能X射线高压电源。输出电压范围160kV到450kV在负极，正极或双极输出配置，当最小化相对输入与EMI相关时，有源功率因数校正电路降低输入电流要求。基于DSP控制电路提供您选择SMT的USB以太网和RS-232通信接口、以及模拟简化OEM系统集成。两个直流输出，电流调节灯丝电源是通过复杂的发射电流调节控制电路提供准确、稳定的X射线管电源。

典型应用：X射线发生器；无损探伤检测

产品特点

输出电压从160kV到450kV

完整的X射线发生器

功率因数修正交流输入电路

集成双灯丝供应

数字接口USB、以太网和RS-232

具有稳定性和调节性

可根据用户要求定制

技术参数

型号	TXF1068
输入	180-264V±10%交流。
单相	47-63Hz。
输入电流	6kW，208V±10%交流。
输出电压	160kV、225kV、320kV、450kV。
输出极性电源内部	电源自带的多圈电位器可将输出电压设置在0V到最高电压之间。
输出极性外部遥控	外部0到10V控制信号可将输出从0V调到最高输出电压。
发射电流控制电源内部	电源自带的多圈电位器可将电子束电流设置在0A到最高电流。
发射电流控制外部遥控	外部0到10V控制信号可将电子束电流设置在0A到最高电流。
电压调整率相对负载	±0.1%（空载到额定负载）。
电压调整率相对输入	±0.1%（输入电压变化为30%到100%额定输出电压）。
电流调整率相对负载	0.05%（空载到额定负载）。
电流调整率相对输入	±0.05% 的额定输出电压超过指定的输入电压范围。
纹波电压	输出额定电压条件下，纹波电压的峰峰值为最高输出电压的0.25%。
环境温度	工作时0到+50℃。储存时-20℃到+80℃。
温度系数	每摄氏度0.5%。
稳定度	开机半小时后每8小时小于等于0.1%。
外形尺寸	长770mm，宽422mm，高396mm。
高压输出连接器	凹进的环氧树脂绝缘导管和探入的高压电缆通过直径为16mm金属连接器连接。高压电缆总长为1米。
输入输出连接器	DB9包含控制信号。
