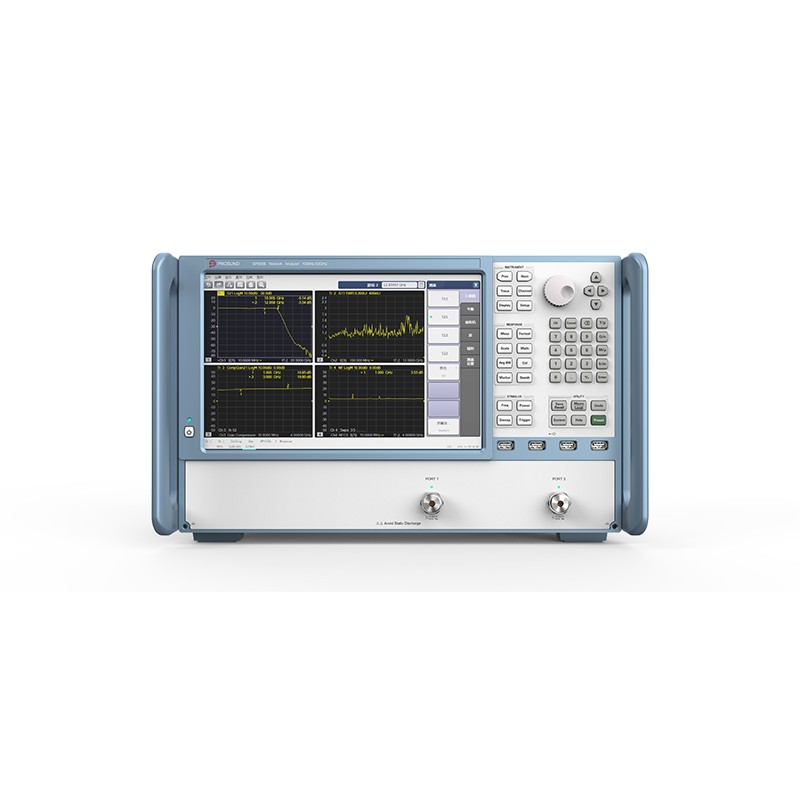

SP850B可覆盖100KHz到50GHz的频率范围,内置电流源、频谱分析硬件（选件），提供广泛的测量应用软件，可使用户对射频测试结果进行深入分析。其强大的功能可以简化测试系统，加快对测试系统的重新配置和校准，加快测试速度，提高测试吞吐量。同时可避免使用额外连接和外部开关时带来的损耗，提高测试精度。无论在研发还是生产环节，SP800B都能以其**的性能给用户带来**测试方案！
产品特点
频率覆盖100KHz ～ 50 GHz，并具有极宽的动态范围（150 dB)，可完全捕获宽带设备响应以及滤波器等高隔离度被测器件的响应；
高达15MHz的IFBW可大大加快测量速度，****地提高生产线上的测试吞吐量；
0.0015dBrms低轨迹噪声和0.005dB/℃高温度稳定度消除测量中的不确定性，可大大提高生产产量；
SP820B/SP850B集多种测量功能于一身，可以完成S参数、频谱分析、脉冲调制、直流测试、TDR等多种测量功能。仪器高度的集成化，使得无需其他测试硬件即可完整地表征现代化设备，显著节省测试时间。
技术参数
频率范围 | 100KHz～50GHz |
频率分辨率 | 1Hz |
频率准确度 | ±25 ppb |
动态范围 |
最大系统动态范围(典型值) | 150dB(10Hz IFBW) |
测试端口输出 |
功率扫描范围(典型值) | -60～13dBm(1MHz～17GHz) |
功率分辨率 | 0.01dB |
测试端口输入 |
幅度迹线噪声(典型值) | 0.0005dB rms (1MHz～4.5GHz) |
相位迹线噪声(典型值) | 0.003°rms (1MHz～6GHz) |
温度稳定度(典型值) | 0.005dB/℃ |
脉冲射频测量 | 正常模式(典型值) | 快速模式(典型值) |
脉冲宽度设置范围 | 100ns-10s |
脉冲调制开/关比 | 80dB(100KHz～3GHz) 80dB(3GHz～8GHz) 80dB(8GHz～20GHz) 70dB(20GHz～40GHz) 70dB(40GHz～50GHz) | 50dB(100KHz～3GHz) 40dB(3GHz～8GHz) 38dB(8GHz～20GHz) 30dB(20GHz～40GHz) 25dB(40GHz～50GHz) |
一般特性 |
扫描速度 | 5.7ms(IFBW=1MHz,201点,未校准) |
IF带宽范围 | 1Hz～15 MHz(标称值)，最高可至30MHz |
测试端口 | 2/4个端口,2.4mm阳性连接器,50Ω(标称值) |
外设接口 | USB接口,LAN接口,HDMI接口, VGA接口,GPIB接口(选配) |
外形尺寸 (宽×高×深，含把手、底脚和垫脚) | 460mm×280mm×333mm |
最大功耗 | 450W |
