PI用显微镜头

产品介绍

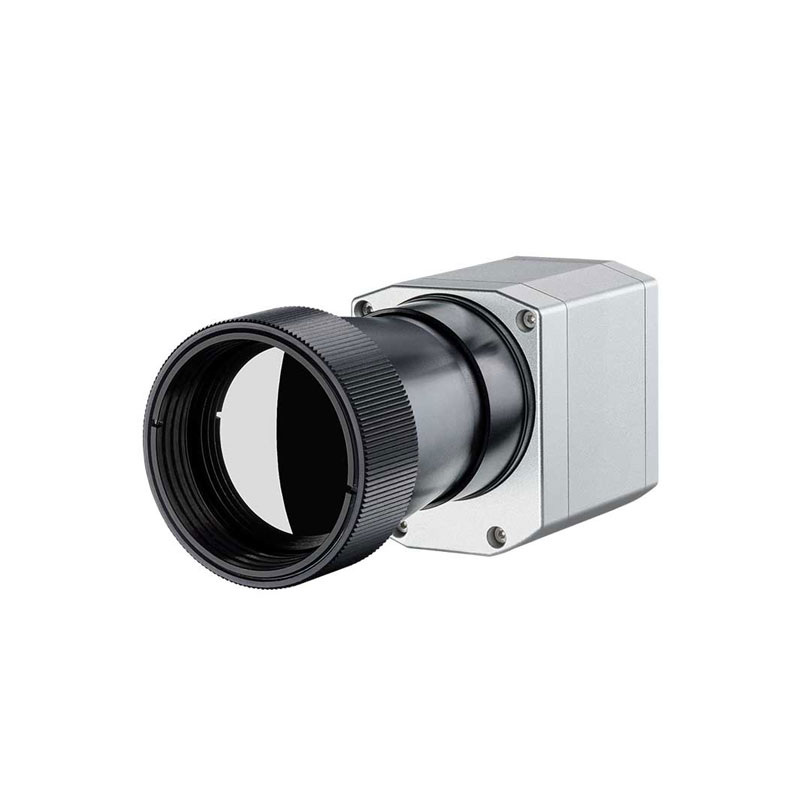

新开发的显微镜头专门设计用于电子板的热检查和分析小至 28 μm 的芯片级组件。测量目标与热像仪之间的距离可在 80 至 100 mm 之间变化。

主要参数

可分析小至 28 μm 的芯片级组件；

可同时进行测试和红外成像的免提操作；

镜头可更换、可对焦，最大化热像仪的灵活地使用性；

温度分辨率（NETD）为80 mK。

optris PI 显微镜附件套件的技术细节

optris PI 640i 红外热像仪

显微镜头 (MO44)

显微镜座

标准 USB 线缆 (1 m)

标准过程接口

optris PI 热像仪手册

结实的户外运输箱

optris® PIX Connect 软件包的 USB 闪存驱动器

optris PI 显微镜套件技术参数

最小光斑尺寸	PI 640i：28 μm
显微镜头 (FOV)	PI640i 12° x 9° (F=1.1) / f= 44 mm
工作距离	80–100 mm
温度量程（可量范围）	–20...100 °C, 0 ...250 °C, 150 ...900 °C
PI 640i FPA	640x 480 像素 @ 32 Hz 640 x 120 像素 @ 125 Hz
光谱范围	8 – 14 μm
系统精度	±2 °C 或 ±2 %，以较高者为准
温度分辨率 (NETD)	PI640i：40 mK
PC 接口	USB2.0
标准过程接口 (PIF)	0-10V输入，数字输入（最高 24V），0-10 V 输出
工业过程接口 (IPF)	2x0-10 V输入，数字输入（最高 24V）， 3x 0–10 V输出，3x 继电器（0–30 V/400 mA），故障安全继电器
电缆长度 (USB)	1m（标准）、3 m、5m、10m 和 20m
环境温度	PI640i：0 ...50 °C
存储温度	-40...70 °C
相对湿度	10-95%，无结露
外壳¹⁾（尺寸/额定值）	46 mm x 56 mm x 130 mm / IP 67 (NEMA 4)
重量	370g，含镜头
冲击/震动¹⁾	IEC60068-2
三脚架	1/4–20 UNC
供电	USB 供电
发射率	0.100...1.100
软件	optris® PIX Connect/Windows 和 Linux SDK
