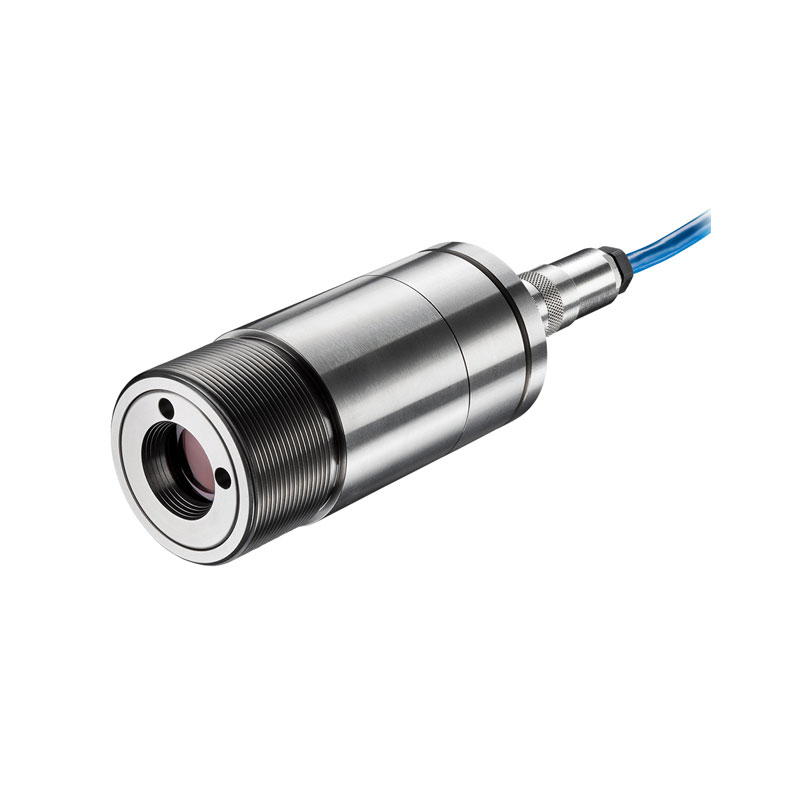

新型Optris CTvideo 1M / 2M视频高温测温仪可平行使用视频和十字交叉激光瞄准，即使在有限访问的过程中也能进行准确的测场调整。此高温测温仪能够可靠地测量金属或陶瓷的温度，并且由于其测量波长短，可以降低或未知发射率的表面的测量误差。
测量参数
温度量程（通过软件测量） | 485°C ～ 1050°C （1ML） 650°C ～ 1800°C （1MH） 800°C ～ 2200°C （1MH1） 250°C ～ 800°C （2ML） 385°C ～ 1600°C （2MH） 490°C ～ 2000°C （2MH1） |
光谱范围 | 1.0 μm （1M） 1，6 μm （2M） |
光学分辨率（90%能量） | 150：1（1ML， 2ML） 300：1（1MH，1MH1，2MH，2MH1） |
系统精度1）（环温23 ±5°C） | ± (0.3 % 读数 + 2 °C) |
重复精度（环温23 ±5°C） | ± (0.1 % 读数 + 1 °C) |
温度分辨率（噪声等效温差） | 0.1 K（1ML， 2ML） 0.2 K（1MH， 1MH1， 2MH，2MH1） |
曝光时间（90%信号）2） | 10ms |
发射率/增益（通过设置键或软件调节） | 0.100～1.100 |
透射率/增益（通过设置键或软件调节） | 0.100～1.100 |
信号处理（分别通过设置键或软件可调具体参数） | 峰值保持、谷值保持、平均值，延长保持阈值和滞后功能 |
基本参数
环境等级 | IP65（NEMA-4） |
环境温度 | 探头： -20°C ～ 70°C （50°C 激光开启） 电子盒： -20°C ～ 85°C |
存储温度 | 探头： -40°C ～ 85°C 电子盒： -40°C ～ 85°C |
相对湿度 | 10～95%，不结露 |
震动（传感器） | -IEC60068-2-6 (正弦波形) -IEC60068-2-64（宽频噪音) |
冲击（传感器） | IEC60068-2-27 (25G和50G) |
重量 | 探头：600g 电子盒：420g |
电气参数
模拟输出 | 0/4-20mA、0-5/10V、热电偶J、K |
报警输出 | 24 V/50 mA（常开） |
数字输出 | USB |
视频瞄准 | 数字(USB 2.0)，640 x 480像素，视场3.1° x 2.4° |
输出阻抗 | mA Max 500 Ω （直流 5-36 V） mV Min 100 kΩ （纯阻抗负载） 热电偶20 Ω |
信号输入 | 可编程功能输入，用于外部发射率调整/环境温度补偿，触发（保持功能复位） |
电缆长度 | 3m（标准）, 8m, 15m |
电源 | 直流8-36 V |
电流消耗 | Max 160 mA |
激光635 nm | 1mW，通过电子盒或软件打开/关闭 |
版本
零件编号： 温度量程/光谱范围/光学分辨率/响应时间
OPTCTV1ML： 485-1050°C / 1.0 μm / 150:1 / 1 ms
OPTCTV2ML： 250-800°C / 1.6 μm / 150:1 / 1 ms
OPTCTV1MH： 650-1800°C / 1.0 μm / 300:1 / 1 ms
OPTCTV1MH1： 800-2200°C / 1.0 μm / 300:1 / 1 ms
OPTCTV2MH： 385-1600°C / 1.6 μm / 300:1 / 1 ms
OPTCTV2MH1: 490-2000°C / 1.6 μm / 300:1 / 1 ms
1） ε （发射率） = 1，响应时间： 1 s
2）低信号水平时动态适应
应用领域
CTvideo 1 M / 2M型视频高温测温仪的波长适用于金属表面， 能够可靠地测量温度高达2,200°C的金属。此高温测温仪在金属加工中尤其受欢迎，例如：锡焊、感应钎焊或轧机组。 此外，通过其集成的视频模块，即使在测量对象处于很热的情况下，导致激光护目镜模糊，能够可靠且准确标记测场。
