变频电源是一种电能控制装置，从而满足用户的需求。变频电源不仅能模拟输出不同国家的电网指标，而且也为出口电器厂商在设计开发、生产、检测等应用中提供纯净可靠的、低谐波失真的、高稳定的电压和频率的正弦波电源输出。由交流一直流一交流（调制波）等电路构成的正弦波脉宽调制（SPWM）变频电源，绝大部分中小型变频电源都使用这种变频技术控制。变频电源具有节能效果明显、调节范围宽、噪声低、可靠性高、维护保养简单等应用优点。

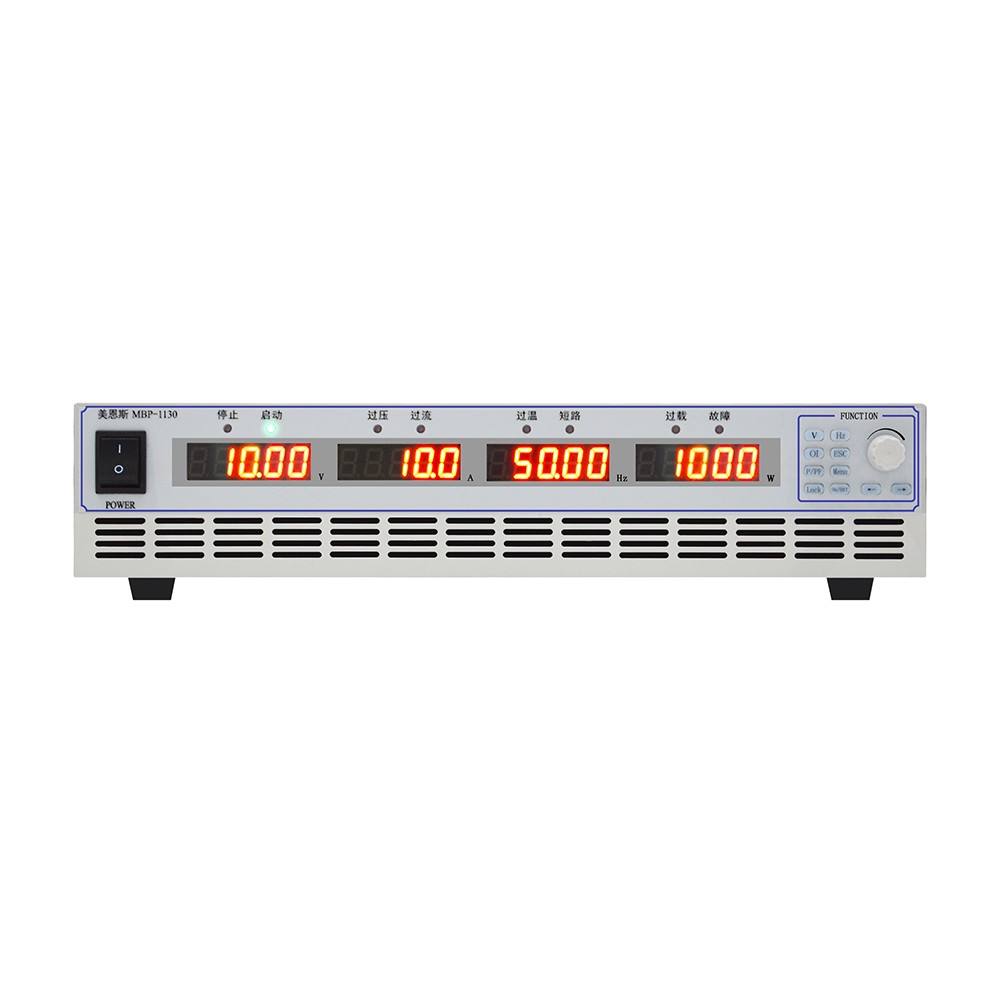

此变频电源以微处理器为核心，PWM方式制作,用主动元件IGBT模块设计，采用了数字分频、 D/A 转换、瞬时值反馈、正弦脉宽调制，反馈控制，显示单元，逻辑控制，保护电路等技术,负载适应性强、输出波形品质好、操作简便、体积小、重量轻等特点，具有短路、过流、过载、过热,过压等保护功能，以保证电源可靠运行。

单元电路介绍

基准频率产生电路 正弦波产生电路

三角波产生电路 PWM波合成电路

电压负反馈电路 电流反馈电路

电压、电流、频率、功率显示电路 软启动电路

故障中断处理电路 风机控速电路

过载侦测电路 过电压侦测电路

过高温侦测电路 过流侦测电路

短路侦测电路 母线电压侦测电路

产品特点

高精度微控制芯片（模拟）控制，输出电压、频率（模拟）控制，操作灵活方便

高频PWM设计，稳定纯净正弦波，以IGBT做功率推动输出，体积小，噪音低

智能风扇控制，随功率大小变化调节风速高低

具有过压，过流，过温，短路，过载保护及警告功能

电压，电流，频率，功率，功率因数全部由LED数码管显示，简单易读，高解析度

输出电压设定1～300V可调

输出限流设定0～Max

输出频率设定40HZ～75HZ

可编程运行有9组，每组编程可设定运行电压，频率，运行时间，记忆当前编程数据

多种通讯控制接口，标准配置RS232/RS485接口

角度启动设定0°～360°可调

技术参数
