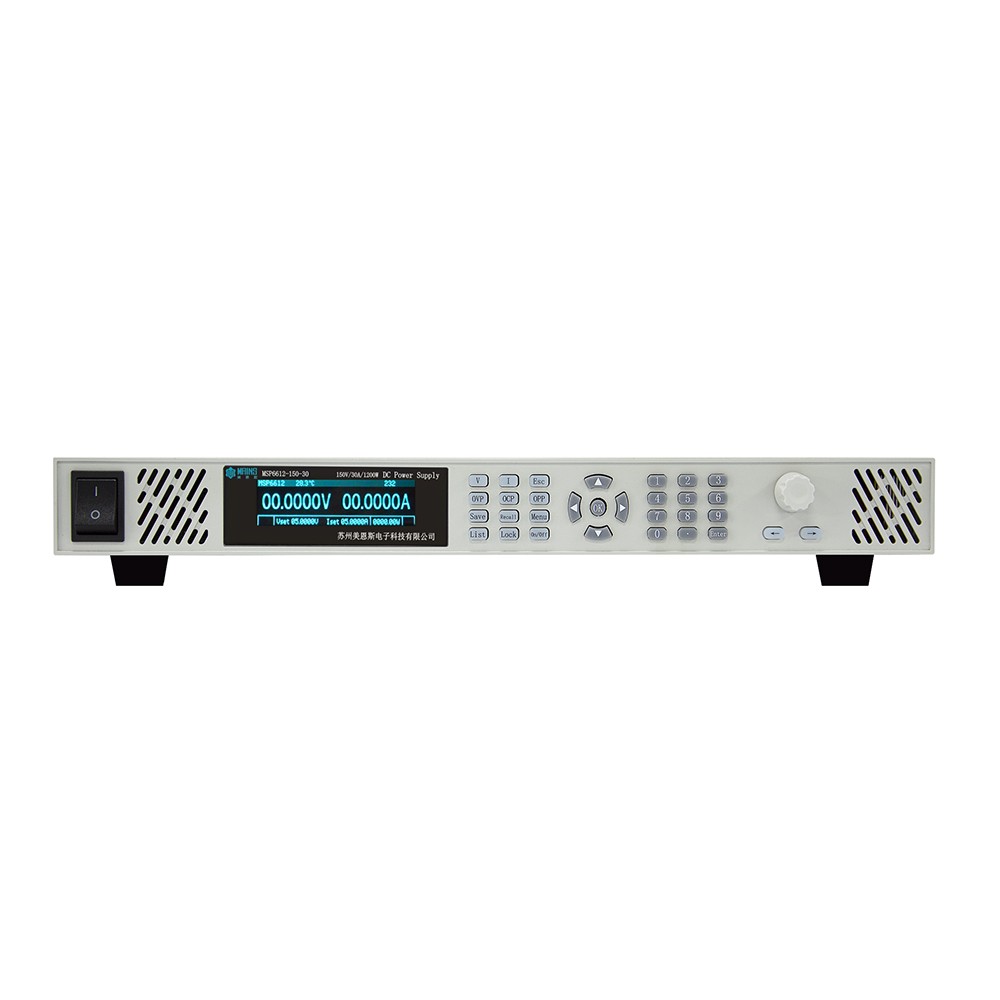

MSP6600系列高精度可编程宽范围直流电源具有低纹波噪声，高分辨率，高精度的特点。本机可以外部串并联，满足了客户对更高电压、电流条件下的使用。本机还拥有LIST输出高阶软件功能，内置DIN40839、ISO-16750-2标准汽车功率网用电压曲线以满足工业数字化的需求。本系列有四种基本机型，以满足不同用户群体。本产品主要应用于需要输出电压或电流可调的逻辑电路场所，或对跟踪模式有需要的场所。本机支持各种模式（源CV、CC、CP），边沿独立设定，上升和下降时间可调。产品标配USB Device接口、RS232接口、RS485接口、LAN接口，选配为GPIB接口，方便搭建自动测试系统。
产品特点
主从模式支持并联
支持各种模式（CV、CC、CP），边沿独立设定，上升和下降时间可调
内置DIN40839、ISO-16750-2标准汽车功率网用电压曲线
支持LIST序列文件
低涟波和低噪音
高分辨率及精度
支持OVP、OCP、OPP
远端量测功能
模拟量控制接口
内置USB/RS232/LAN/RS485通讯接口，GPIB为选配
技术参数
| 参数 | MSP6608-80-60 | MSP6612-80-60 | MSP6608-150-30 | MSP6612-150-30 |
额定值
(0℃-40℃) | 电压 | 0～80V | 0～80V | 0～150V | 0～150V |
| 电流 | 0～60A | 0～60A | 0～30A | 0～30A |
| 功率 | 0～800W | 0～1200W | 0～800W | 0～1200W |
负载调解率
±(%of Output+Offset) | 电压 | <0.01%+8mV | <0.01%+8mV | <0.05%+30mV | <0.05%+30mV |
| 电流 | ≤0.1%+10mA | ≤0.1%+10mA | ≤0.1%+30mA | ≤0.1%+30mA |
| 电源调节率 | 电压 | <0.02%+2mV | <0.02%+2mV | <0.02%+20mV | <0.02%+20mV |
| 电流 | <0.02%+2mA | <0.02%+2mA | <0.02%+20mA | <0.02%+20mA |
| 设定值解析度 | 电压 | 1mV | 1mV | 3mV | 3mV |
| 电流 | 1mA | 1mA | 1mA | 1mA |
| 回读值解析度 | 电压 | 1mV | 1mV | 3mV | 3mV |
| 电流 | 1mA | 1mA | 1mA | 1mA |
设定值精准度*1
(12个月内、25C±5℃) ±(%of Output+Offset) | 电压 | ≤0.02%+30mV | ≤0.02%+30mV | ≤0.05%+30mV | ≤0.05%+30mV |
| 电流 | ≤0.1%+0.1%FS | ≤0.1%+0.1%FS | ≤0.2%+0.1%FS | ≤0.2%+0.1%FS |
回读值精准度*2
(12个月内、25C±5℃) ±(%of Output+Offset) | 电压 | 0.02%+30mV | ≤0.02%+30mV | <0.05%+30mV | 0.05%+30mV |
| 电流 | ≤0.1%+0.1%FS | ≤0.1%+0.1%FS | ≤0.2%+0.1%FS | ≤0.2%+0.1%FS |
| 纹波(20Hz-20MHz) | 电压 | ≤30mVp-p | ≤30mVp-p | ≤60mVp-p | ≤60mVp-p |
| 电流 | 10mArms | ≤20mArms | ≤40mArms | 40mArms |
温度系数(0℃-40℃)
±(%of Output+Offset) | 电压 | 0.02%+30mV | ≤0.02%+30mV | <0.02%+30mV | 0.02%+30mV |
| 电流 | ≤0.05%+10mA | ≤0.05%+10mA | ≤0.05%+10mA | ≤0.05%+10mA |
回读值温度系数
±(%of Output+Offset) | 电压 | 0.02%+30mV | ≤0.02%+30mV | <0.02%+30mV | 0.02%+30mV |
| 电流 | ≤0.05%+5mA | ≤0.05%+5mA | ≤0.05%+5mA | ≤0.05%+5mA |
| 尺寸 | 430(482.6含耳朵) mmX478mmX44.2mm (宽X深X高;单位mm) |
规格选型
| 序号 | 型号 | 功率 | 电压 | 电流 | 尺寸 |
| 1 | MSP6608-80-60 | 800W | 80V | 60A | 高44*宽430*深478mm |
| 2 | MSP6608-150-30 | 800W | 150V | 30A | 高44*宽430*深478mm |
| 3 | MSP6612-80-60 | 1200W | 80V | 60A | 高44*宽430*深478mm |
| 4 | MSP6612-150-30 | 1200W | 150V | 30A | 高44*宽430*深478mm |
尺寸
