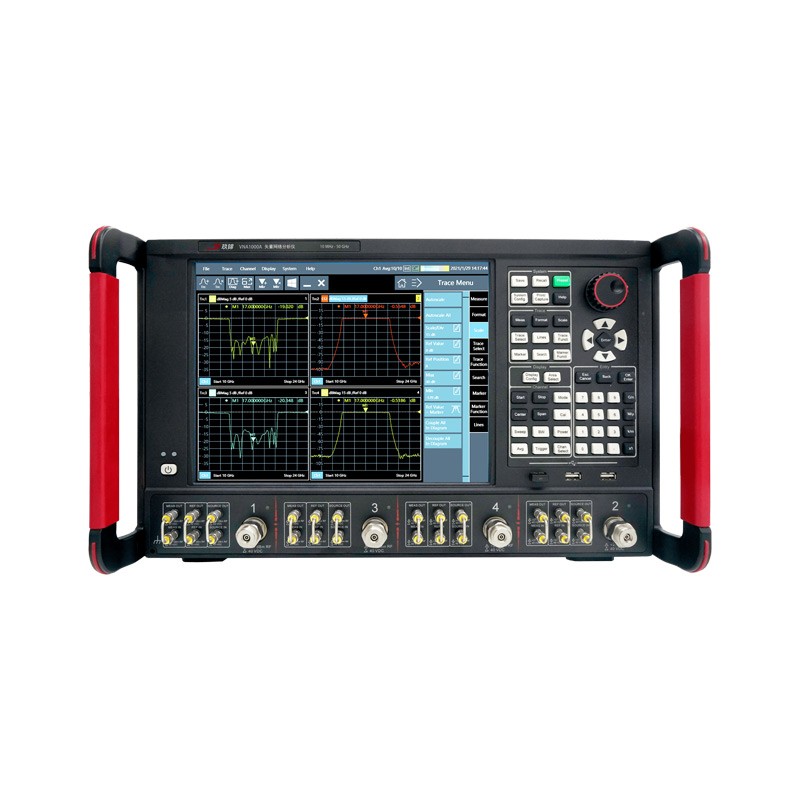

VNA1000A 矢量网络分析仪

VNA1000A是一款高性能的矢量网络分析仪, 该设备提供单端口、响应隔离、增强型响应、全双端口等多种校准方式，内设对数幅度、线性幅度、驻波、相位、群时延、Smith圆图、极坐标等多种显示格式，外配USB、LAN、GPIB、VGA等多种标准接口，具有传统矢量网络分析仪的全部测量功能，能精确测量微波网络的幅频特性、相频特性和群时延特性。该产品可广泛应用于发射/接收（T/R）模块测量等领域，是雷达、通信、导航等系统的科研、生产过程中必不可少的测试设备。

功能特点

• 频率范围：10 MHz～50 GHz

• 四个内部相位相参信号源，八个真正并行测量的接收机

• 高动态范围大：120 dB（典型值），迹线噪声优于0.001dB，测量精度高

• 校准类型灵活可选，兼容多种校准件

• 支持多窗口、多通道测量，快速执行复杂测试方案

• 外设接口丰富，灵活实用

应用领域

• 微波射频器件研发与设计

• TR组件测试

• 自动化测试及校准

• 雷达、通信等电子装备测试
