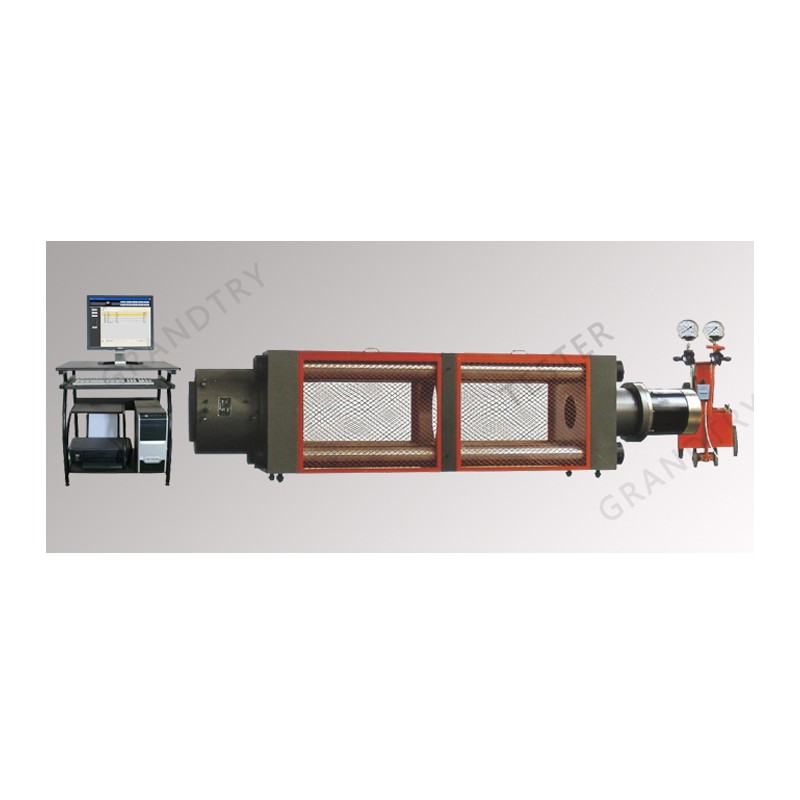

MGW-5000E/MGW-6500E 锚固试验机

本试验机由主机、液压源、数据采集器和计算机系统、功能附件等部份组成。

1、主机

静载锚固试验机主机为四柱卧式反力框架结构，工作油缸和负荷传感器各在框架一端，框架上方为辅助吊架和吊梁，操作方便。

2、液压源

主工作油源与控制柜一体化，采用进口 KGF 低噪音径向柱塞泵，数字伺服阀控制流量， 调节试验速度，运行平稳可靠、抗污染力强。另配有独立的初预应力液压源及液压控制系

3、 数据采集器及计算机系统

全数字多通道闭环测控器采用 BB、AD、Atmel 等**进口集成器件，全数字化设计； 集成精密仪表放大器、24位高精度模数转换；具有力控制、变形控制和位移控制等多种控 制方式，可真正实现硬件三闭环，在试验过程全程不分档，控制方式可以按照设定程序平 滑无冲突切换。

可实现等速率加载试验、等速率位移试验、等速率变形试验、试验力保持等试验， 可设计复杂的试验程序。

多种试验功能：预应力筋用锚具周期荷载试验、预应力筋用锚具静载锚固试验

多步程序控制试验：压到一定的力，保持一定时间，卸载到一定的力，保持一段时间，结束。控制参数可自行设置，实现程序自动运行，可进行三角波、正弦波、梯波等低周 循环及用户自行设计的各种组合波形试验。

动态显示曲线：试验过程中，力值、变形、位移曲线动态跟踪显示，并且试验过 程中任意查看任意组合的曲线图象。

系统具有自动提示、自动校准、自动识别、连续试验、曲线对比等功能

软件具有操作纠错功能：试验程序设定具有中全中文的提示向导，在设置上出现 错误时将给于提示。试验不会轻易作废，可重复计算。

具有不同级别的权限管理功能，试验结果可直接导出 EXCEL 文档。

设备应具有紧急制动、过载、过流、过压、过速、电子限位等多种安全保护方式。 本机还配有安全防护网、可移动挡沙墙小车及减轻劳动强度的辅助吊架等人性化装置。

技术参数
