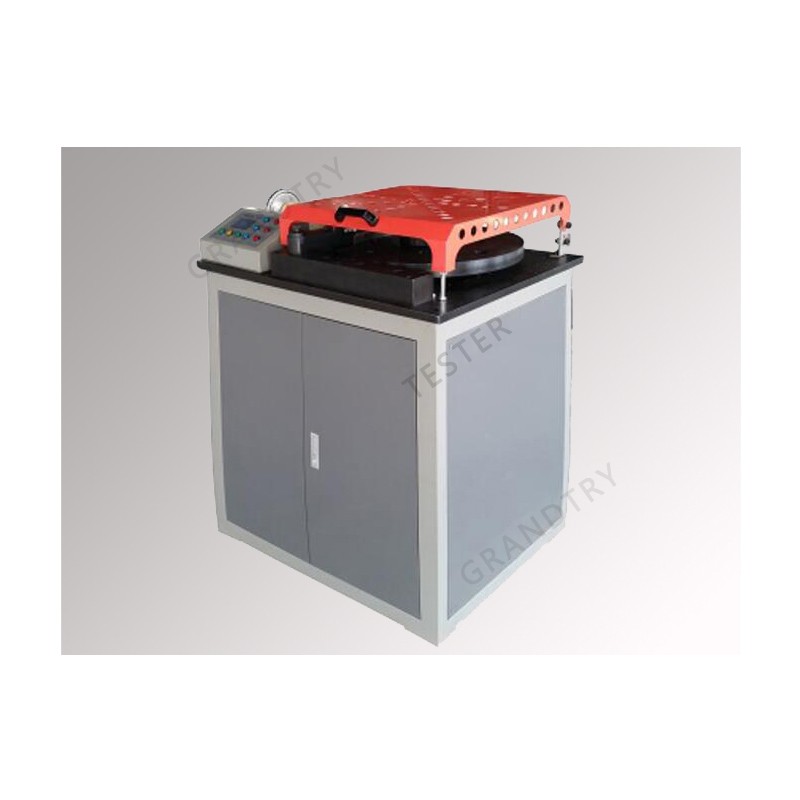

卧式钢筋弯曲试验机

主机的结构主要有以下部分组成：

1、制动电动机

2、摆线针轮减速机

3、工作盘

4、压紧装置

5、机架

6、工作台

7、工作轴和弯心套

8、电气部分

五、电气工作原理：

1、电气工作原理：本试验机的电气控制原理（如附图1所示）是采用数字集成电路，试验机的弯曲角度由电机高速轴上取得的光电脉冲整形分频后，进行角度计数并不断累计显示，当试验机工作盘转至所设定的角度时，经电路控制，使制动电机断电停止转动。

2、电气控制面板设置：电气控制面板上设置有点动正弯、点动反弯、自动正弯、自动反弯按钮，还设置有急停按键、清零按键盘，并有弯曲角度显示装置，自动正、反弯曲角度的设定装置及急停开关和电源开关。

六、操作：

试验前，先打开电源开关，设置设定正弯、反弯角度的数值，按“设置”键和“选择”键盘选择正弯或反弯，按“10°”或“1°”、“+”和“-”进行数字的递加或递减，最后按“确定”键进行角度确定，按后就可以对钢筋进行弯曲试验。

1、自动正弯试验：将工作轴和弯心套装在工作盘上，按“点动反弯”按键将工作盘反转至起始位置，放入钢筋试验，由压紧装置将试样压紧，再按“点动正弯”按键使正弯工作轴靠近并接触试样后，按“自动正弯”按键，试验机便自动做正向（顺时针）弯曲，并不断显示当前弯曲角度，当弯曲到设定角度时，试验机便自动停车。按“清零”按键盘，以备下次试验。

2、自动反弯试验：将正弯后的试样和反弯工作轴放置好，由压紧装置将试样压紧，按“点动反弯”按键，使反弯工作轴靠近并接触试样，并且使试样的另一端靠近并接触反弯挡轴后，再按动“自动反弯”按键，这时试验机便能自动做反向（逆时针）弯曲，并不断显示当前反向弯曲角度，当转到设定反弯角度时，试验机便自动停机。按“清零”按键，以备下次试验。
