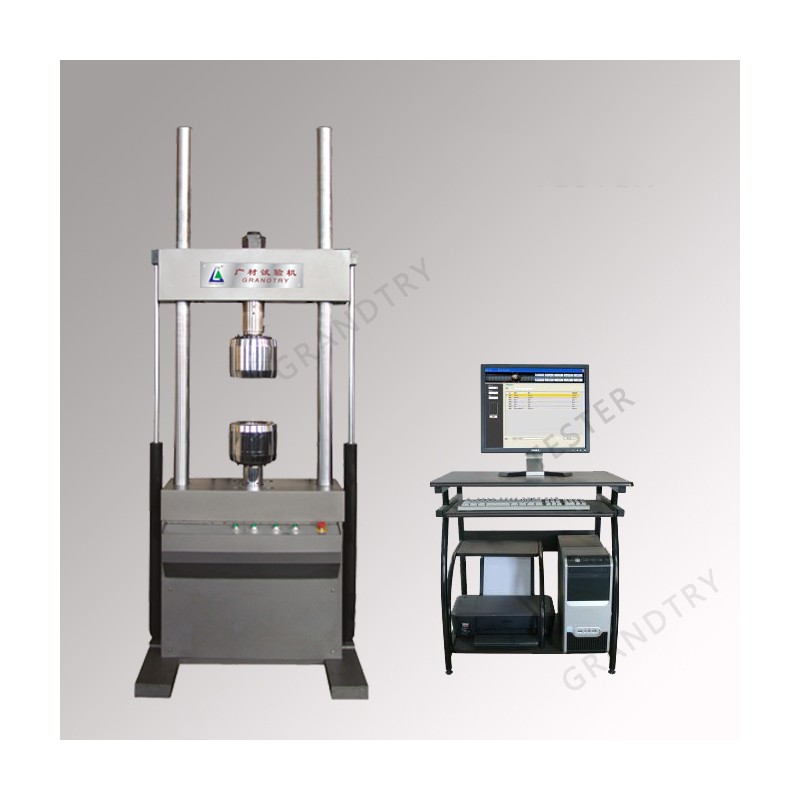

PLX-20/PLX-50/PLX-100/PLX-200 电液伺服动静试验机
PLX系列电液伺服疲劳试验机主要由双柱式主机、YYS伺服油源、全数字动态测控器、计算机系统等四部分组成。
主机由机架，伺服作动器，移动横梁，液压夹具等构成。机架为组焊件，地脚板安装减震橡胶垫，移动横梁升、降，夹具锁紧、松开和急停按钮布置在前操作面板上，工作台用螺栓与机座组焊件联接，伺服作动器安装在工作台中央，工作台两侧布置镀铬抛光的立柱，并采用螺栓锁紧方式固定与工作台成为承载框架。移动横梁装有液压锁紧机构，并通过精密加工的锁紧铜套安装于两立柱间，移动横梁两侧应用铰链与高品质的工程缸和机架联接，升降方便，锁紧可靠。移动横梁中央，通过定位传力杆和测力传感器无间隙联接。液压夹具分别与作动器及测力传感器相联，联接部位采用螺旋式消隙垫将间隙消除，提高联接刚度，利于疲劳试验。
技术参数
参 数 /型 号 | PLX-20 | PLX-50 | PLX-100 | PLX-200 |
试验力 | 最大静态试验力（kN） | ±20 | ±50 | ±100 | ±200 |
有效测量范围（%FS） | 2～100 | 2～100 | 2～100 | 2～100 |
示值精度（%） | ±1 | ±1 | ±1 | ±1 |
最大动态试验力（kN） | ±20 | ±50 | ±100 | ±200 |
| 有效测量范围（%FS） | 2～100 | 4～100 | 4～100 | 4～100 |
| 示值精度（%） | ±1 | ±1 | ±1 | ±1 |
| 力值分辨力 | 1/240000 | 1/240000 | 1/240000 | 1/240000 |
| 测力传感元件 | 高刚度疲劳机 专用负荷式测力传感器 | 高刚度疲劳机 专用负荷式测力传感器 | 高刚度疲劳机 专用负荷式测力传感器 | 高刚度疲劳机 专用负荷式测力传感器 |
作动器行程（mm） | 100 | 100 | 100 | 100 |
工作压力（MPa） | 21 | 21 | 21 | 21 |
位移 | 最大位移（mm） | ±50 | ±50 | ±50 | ±50 |
示值精度（%） | ±1 | ±1 | ±1 | ±1 |
分辨力 | 1/240000 | 1/240000 | 1/240000 | 1/240000 |
传感元件 | 差动变压器式； | 差动变压器式； | 差动变压器式； | 差动变压器式； |
发生器频率Hz | 0.001～100 | 0.001～100 | 0.001～100 | 0.001～100 |
频率响应范围 | 0.01～50 | 0.01～50 | 0.01～50 | 0.01～50 |
试验波形 | 正弦、矩形、斜波、三角、随机 | 正弦、矩形、斜波、三角、随机 | 正弦、矩形、斜波、三角、随机 | 正弦、矩形、斜波、三角、随机 |
计数器 | 999，999，999可预置 | 999，999，999可预置 | 999，999，999可预置 | 999，999，999可预置 |
控制方式 | 试验力，位移，可以平滑转换 | 试验力，位移，可以平滑转换 | 试验力，位移，可以平滑转换 | 试验力，位移，可以平滑转换 |
试验空间 | 净宽度（mm） | 500 | 540 | 540 | 600 |
净高度（mm） | 600 | 800 | 800 | 800 |
主机外形尺寸（mm）长×宽×高 | 860×800×2450 | 960×800×2650 | 960×800×2650 | 960×800×2650 |
夹持范围 | 圆试样直径（mm） | Φ5～φ20 | Φ5～φ26 | Φ5～φ26 | Φ6～φ36 |
扁试样厚度（mm） | 0～15 | 0～21 | 0～21 | 0～21 |
扁试样宽度（mm） | ≤40 | ≤40 | ≤40 | ≤40 |
