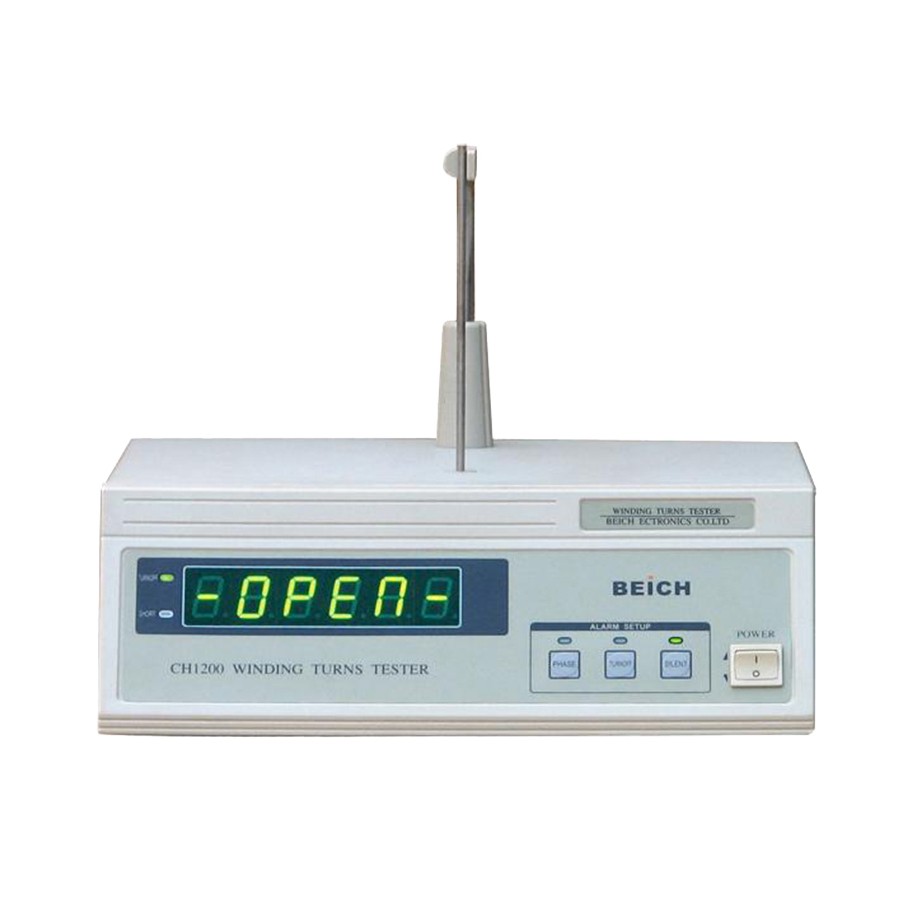

CH1200 线圈圈数测试仪 概述
CH1200线圈圈数测试仪系列,能方便测试各种绕线线圈的圈数及直流电阻值。本系列仪器适用于电机、变压器、发电机绕组、继电器线圈等各种类型绕线线圈的测试。仪器具有智能化、外观新颖、测试精度高、速度快、使用方便等特点，测量无需校准，无需更换量程，可极大提高测试效率。
CH1200 线圈圈数测试仪 产品特点
全新电路改良设计、
采用CPLD与MCU双重控制
快速测量，更高精度
电阻采用准四端测试方式
测量范围更宽
CH1200 线圈圈数测试仪 技术参数
型号/参 数 | CH1201 | CH1201R | CH1200 | CH1200R |
测试传感器规格 | Ф9.5 Ф6 Ф4可选 |
被测线圈形状 | 内径＞Ф4mm 外径＜120mm 高度＜110mm |
圈数测试范围 | 1圈～80000圈 | 1圈～30000圈 |
圈数测试精度 | 1～300圈±0圈 300～500圈±1圈 500～20000圈±0.2% 20000～80000圈±0.5% | 1～500圈±1圈 500～30000圈±0.3% |
圈数基本测量速度 | 快速3次/秒 | 慢速1.5次/秒 |
电阻测试范围 | 无 | 100uΩ～200KΩ | 无 | 100uΩ～20KΩ |
电阻基本测量速度 | 无 | 5次/秒 | 无 | 3次/秒 |
电阻测试精度 | 无 | 0.2% | 无 | 0.2% |
量程方式 | 自动选择 |
显示方式 | 6位LED显示 |
讯响选择 | 断路相位静音可选 |
尺寸（W×H×D） | 335mm×320mm×290mm |
重量 | 约6Kg |
工作温度 湿度 | 0℃～40℃，≤90%RH |
电源要求 | 198-242VAC 47.5-52.5Hz |
功耗 | ≤30VA |
备注 | 为保证仪器测量精度，被测线圈内径大于30mm时请选用Ф9.5传感器 |
