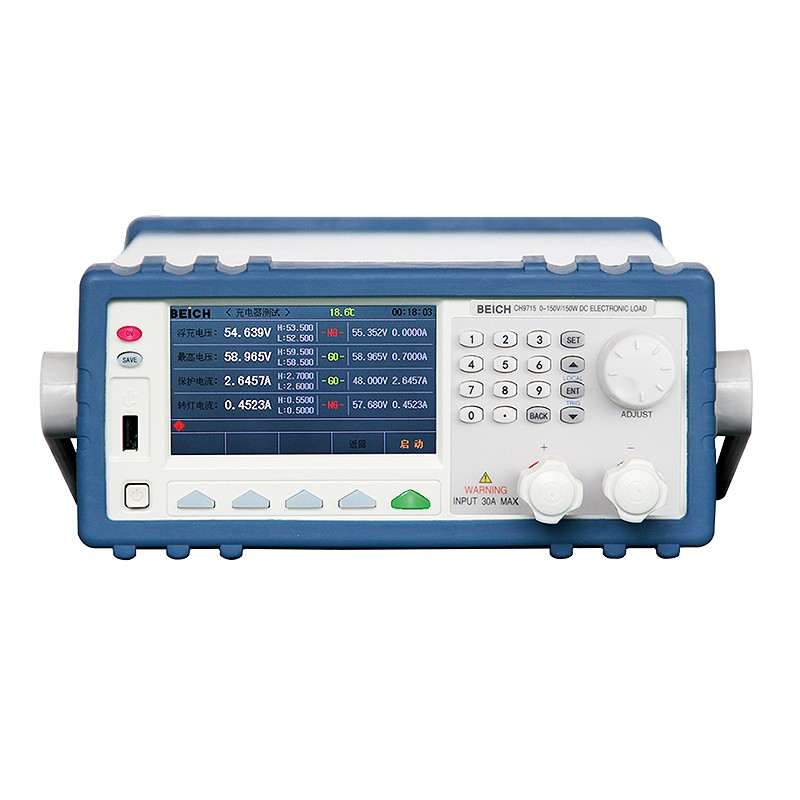

CH9716F 电动车充电器测试仪 概述

为了更好的顺应充电器测试的发展需求，我公司在集成了多年充电器测试仪器的研发经验与用户的综合反馈后在原CH8711F/8712F基础上改进研发了新一代CH8716F（已停产）/CH9716F（电压150V/电流30A/功率300W）充电器测试仪，该系列仪器采用高性能ARM处理器，全中文设置界面，为用户提供了人性化的操作环境，现已在众多大型充电器生产厂家获得广泛应用，获得好评。该测试仪器具有测量参数全面，速度快，精度高等特点，所有参数经2-3秒测试即可完成，并可判断合格与否，为生产厂家极大提高生产效率，降低生产成本。

CH9716F 电动车充电器测试仪 产品特点

• 全中文操作界面，令操作更得心应手，简单易用

• 更高测量精度，具有0.1mV，0.1mA高分辨率

• 灵活的判断条件设置可应对各种类型充电器（三段式，恒功率型通用）

• 至少100组数据保存调用功能，每次更换被测产品只需方便的调用内部存储的数据；

• 标配脚踏开关启动测试，提高测试效率,正常测试一个产品只需要3-4秒钟

• 500kHz高速采样AD，确保测试速度

• 出色的外观设计清新靓丽凸显档次

测试要求：

经一次测量序列可获得充电器的以下参数并按上下限判别，

1）浮充电压 2）转灯电流 3）最高保护电流 4）最高充电电压

仪器采用全真实模拟实际充电情况的方式进行测试，在测试转灯电流时电流会根据设置的电流起点与终点自动下降寻找转灯电流点，在测试最高电流时可根据设置电流起点与终点进行自动上升扫描或以恒电压模式获得电流最高点，完成整个序列测试仅需要3-4秒。

测量页面：

上图1、2、3、4步测量过程中，每一步均有判别结果显示，单步合格时，蜂鸣器短鸣一声；四步均合格时，给出整体判别结果“PASS”；只要有一步测量不合格，则整体判别结果为“FAIL”，蜂鸣器长鸣一声。

其他测试功能：

1． 定电压CV，定电流CC，定电阻CR，定功率CP ，短路(SHORT) 基础测试功能

2． 电池放电功能，可以测试电池的放电时间及总电池容量

3． 混合列表测试功能，可以将几种基础测试模式进行组合测试，并判断测试结果

4． 动态测试模式，可以在最小1ms的转换时间下进行电流或电压快速切换，考验电源瞬间输出响应能力

CH9716F 电动车充电器测试仪 技术参数
