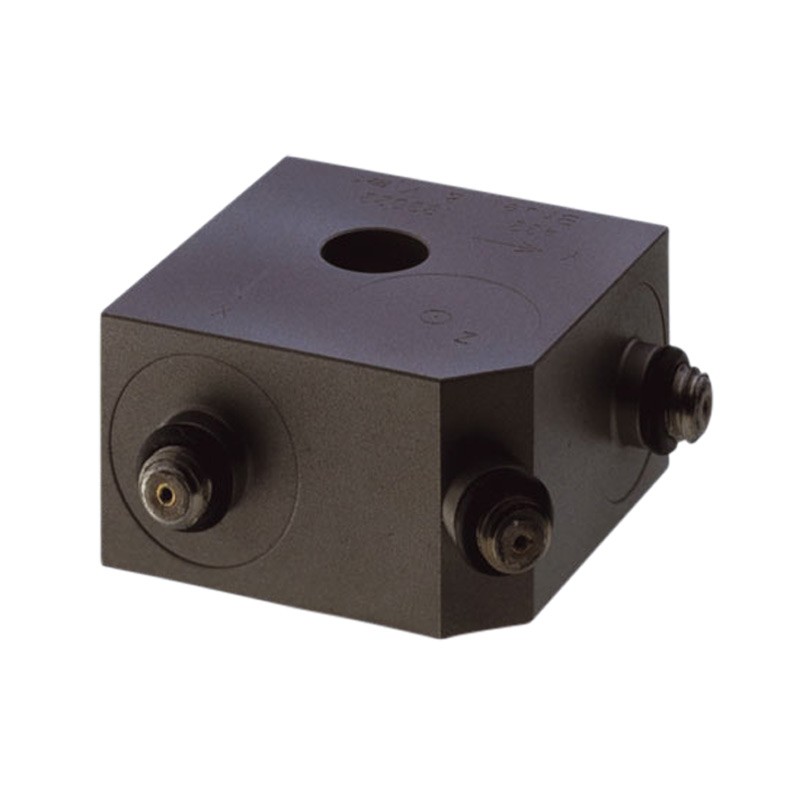

4321 压电式三轴向电荷型加速度传感器

4321型是一款三轴压电式DeltaShear® Unigain加速度传感器，配有三个独立输出口，可在三个互相垂直的方向上同时进行高级别测量。每个转换单元都是可以独立调试的4321型具有三个10-32 UNF-2A接口，实现输出连接，并且可使用10-32UNF钢螺栓或M4螺丝安装在测量对象上。

使用场景

• 大型结构体上的振动分析

特性

该压电加速度传感器可以作为一个电荷源其灵敏度可以用单位加速度所对应的电荷量表示 （pC/g）。DeltaShear设计采用三个压电式元件，并且在一个三角形中心柱周围排布有三个质量块。与其它设计相比，DeltaShear具有高灵敏度质量比、相对较高的共振频率，并且在很大的程度上隔绝源于底部应变与瞬时温度。4321型所使用的压电元件是一种PZ23锆钛酸铅元素。其外壳材料为钛。

校准

校准表上的灵敏度是在159.2Hz，加速度为10g时测得的。就99.9%的可信度而言，工厂校准的精确度为±2%。

技术参数
