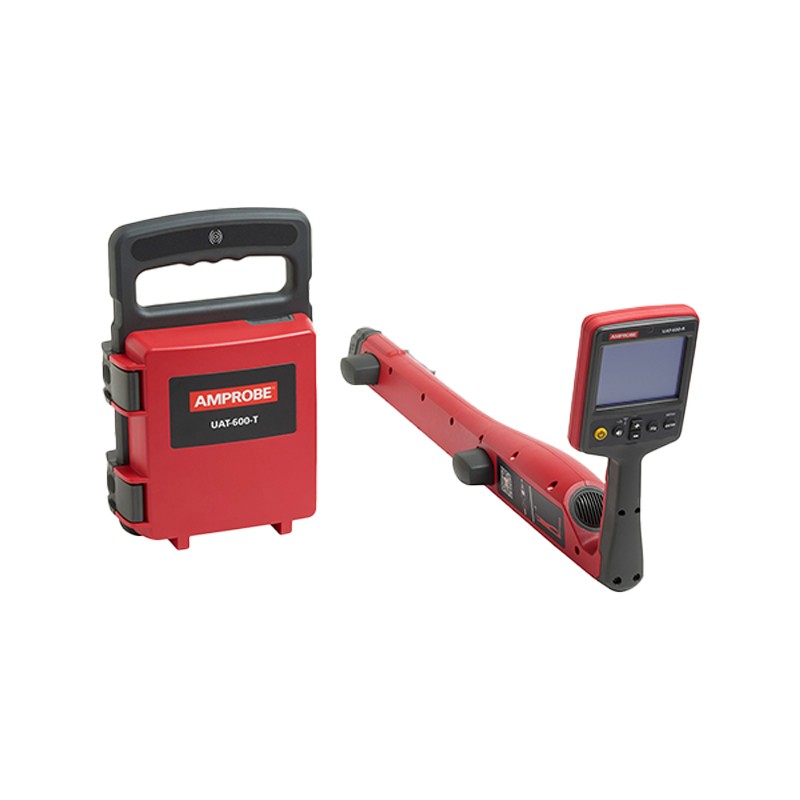

UAT-610 地下管线定位仪

产品特点

• 多种探测模式，可用于在各种应用中定位和跟踪带电和不带电的缆线或管道

• 简单直观的发射器可根据所连接的附件自动选择正确的定位功能，并且可自定义8 KHz或33 KHz测试频率

• 接收器配有高对比度显示屏，可在强烈的阳光下清晰查看，并且具有自动背光功能，适用于昏暗环境

• CAT IV 600 V安全等级，确保查找带电电缆时的安全性

• 半自动增益控制功能可快速检测跟踪信号，并可精确调整接收器灵敏度

• 准确的深度测量，深达6 m

• 坚固、耐用的结构: IP54级防水、防尘，1 m防跌落

• 利用信号钳可在没有电气接触的情况下产生信号(UAT-620)

• A形支架探测仪选件可定位接地故障

• 随时可用的完整工具套件

产品特色

项目进行过程中，如果不小心碰到公用设施线路，会导致昂贵的维修费用，并对公共安全造成威胁。在错误的位置进行挖掘，还可能导致不必要的延迟和项目成本，并最终导致公司成本上升。使用坚固耐用的Amprobe UAT-600系列可避免上述情况，该系列可精确定位地下公用设施和地下配套设施，深度可达100英尺，准确深度测量可达20英尺。

定位套件为完整套件，包括发射器、接收器、测试线套件、电池和附加保险丝，所有这些都放置于一个便携袋中。UAT-620套件内还包括一个信号钳，用于在无法与被跟踪电缆进行电气接触时发射信号。对于需要定位接地故障的应用，可将UAT-600发射器与可选的A形附件配合使用。

主要应用

• 定位50/60 Hz带电电缆

• 确定所有金属设施的位置：管道*、带电和不带电电缆

• 跟踪单根管道*或电缆(带电或不带电)

*插入穿线器或电缆后，可跟踪非金属管道和导管

三种测试模式，适用于各种应用

• 无源电力模式(50/60 Hz)——跟踪带电线路(无需发射器)

• 无源无线电模式(RF)——利用周围的无线电波跟踪地下公共设施(无需发射器)

• 有源模式，使用UAT-600-T发射器

三种有源模式，使用UAT-600-T发射器

• 感应模式——发射器将利用内置天线自动开始向周围辐射信号，用于跟踪无法连接测试线或信号钳的线路上的单个根电缆

• 直接连接测试线——跟踪单根电缆或管道的可靠方法

• 信号钳(UAT-620套件标配，UAT-610套件可选附件)——在无法接触电缆进行电气接触或进行电气接触不安全时，提供一种将定位信号施加至电缆的有效且安全的方法

特殊应用

• 2 种频率选择：8 kHz 和 33 kHz

• 定位非金属管道和下水道

• 进行深度和电流测量

• 测量电压、电阻和输出电流

• 只需两人即可进行高级定位

• 利用可选的 AF-600 A形附件定位接地故障

****的安全性

再也无需在时间和安全性方面左右为难。UAT-600系列真正的与众不同的之处在于其CAT IV 600 V安全等级。这样，您就可以在CAT IV环境下将发射器安全地直接连接至最高600 V的带电线路。以前，如果工作人员需要通过电线传送信号来跟踪特定电线，则必须先将该电线断电，耗时且效率低下。

技术指标

	UAT-600-R 接收器	UAT-600-T 发射器	SC-600 信号钳
发射模式功率输出	–	最大 3 W	–
输出电压	–	最高 50 V rms	–
输出电流	–	最大250 mA rms, 恒流，分为5级	–
信号电压输出(标称值)	–	–	23 V rms at 8 kHz 30 V rms at 33 kHz
市电电压测量	–	0 V至600 V，50 Hz至60 Hz 分辨率：1 V 精度：± 10%	–
电阻测量 (不带电电路)	–	0 至999 k 量程：0 至999 (分辨率:5 ) 量程：1 k至999 k (分辨率:1 k) 精度：± 10%	–
输出危险电压警告	–	≥ 30 V rms	–
市电危险电压警告	–	≥ 30 V rms	–
灵敏度调节 (增益控制)	有	–	–
灵敏度 @ 1 m (典型)	电源: 2 mA, 射频: 20 µA, 8 kHz: 5 µA, 33 kHz: 5 µA	–	–
显示屏	10cm，320 x 240户外黑白 LCD显示屏，带自动背光	LCD 显示屏 (LED背光) 6 cm x 3.3 cm	–
刷新率	瞬时	电流(mA): 10 ms, 电压 (V): 15 ms, 电阻 (Ω): 330 ms	–
工作温度和湿度	-20 °C 至 50 °C , ≤90% RH
储存温度和湿度	-40 °C 至 60 °C , ≤90% RH
工作海拔高度	< 2000 m
污染等级	2
防潮、防尘	IP54
防跌落	1 m
电源	(6)节1.5 V AA型碱性电池	(8)节1.5 V D型碱性电池	–
自动关机	15分钟无操作	–	–
电池寿命	约35小时 @ 21 °C (典型)	约16小时 @ 21 °C (典型)	–
过载保护	–	600 V rms, 保险丝, FF 500 mA, 1000 V, IR 30 kA, Φ6.3×32 mm	–
认证
安全合规性	IEC 61010-1, IEC 61010-2-033 CSA/UL 61010-1, CSA/UL 61010-2-033	IEC 61010-1, IEC 61010-2-033 CSA/UL 61010-1, CSA/UL 61010-2-033 IEC 61010-031, CSA/UL 61010-031	IEC 61010-1, IEC 61010-2-033 CSA/UL 61010-1, CSA/UL 61010-2-033
重量	约302 x 120 x 779 mm	约355 x 230 x 120 mm	约295 x 180 x 37 mm
尺寸(长x宽x高)	约1.9 kg (4.2 lb) (含电池)	约3.2 kg (7.0 lb) (含电池)	约0.85 kg
