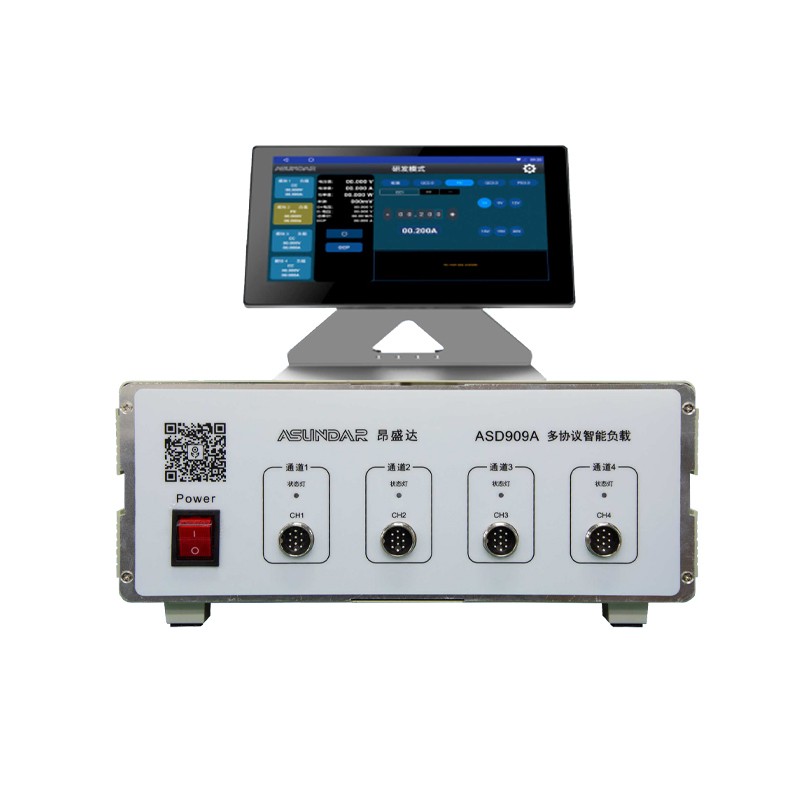

ASD909A 多协议多通道可编程智能负载

ASD909A多协议智能负载由测试仪主机和安卓上位机两部分组成，主要用于移动电源、适配器等外接电源 PCBA和成品的功能检测、参数测试及性能评估。测试仪内部集成一个或多个独立的可编程多协议电子负载模块，在具备普通电子测试仪基础功能的同时兼容QC、PD快充协议，单台设备可完成PCBA或成品的绝大部分功能测试，测试快充时无需诱骗器等各类设备。支持导入或导出文件，可将测试结果以文档形式直接导出到U盘等USB存储设备。支持手动及自动测试，既适用于研发调试和性能评估，亦便于生产线批量检测使用。

产品特点

10.1寸高清液晶触摸屏，安卓系统上位机操作界面；

兼容QC2.0、QC3.0协议，可快速设置电压电流参数；

兼容PD2.0、PD3.0、PPS协议，可快速设置电压电流参数；

支持手动调试界面，操作简单，功能全面；

支持自动测试，可设定系列参数后一键快捷测试，方便生产线批量检测；

可测试移动电源或USB 适配器PCBA 和成品的输出电压、电流、功率；

支持切换恒流方式（CC）和恒压方式（CV）；

可测试Type-C口正反面；

最大支持24V/8A/150W生产自动测试

可进行过流保护（OCP）测试

可测试产品短路保护；

设备底层程序不定期优化，支持远程联网升级；

安卓应用程序不定期优化，支持远程联网升级；

G20-10芯航空插座，电能传输和协议识别**匹配；

专用测试线材，支持大电流传输，低阻抗；

高测量精度，电压1mV，电流1mA。

技术参数
