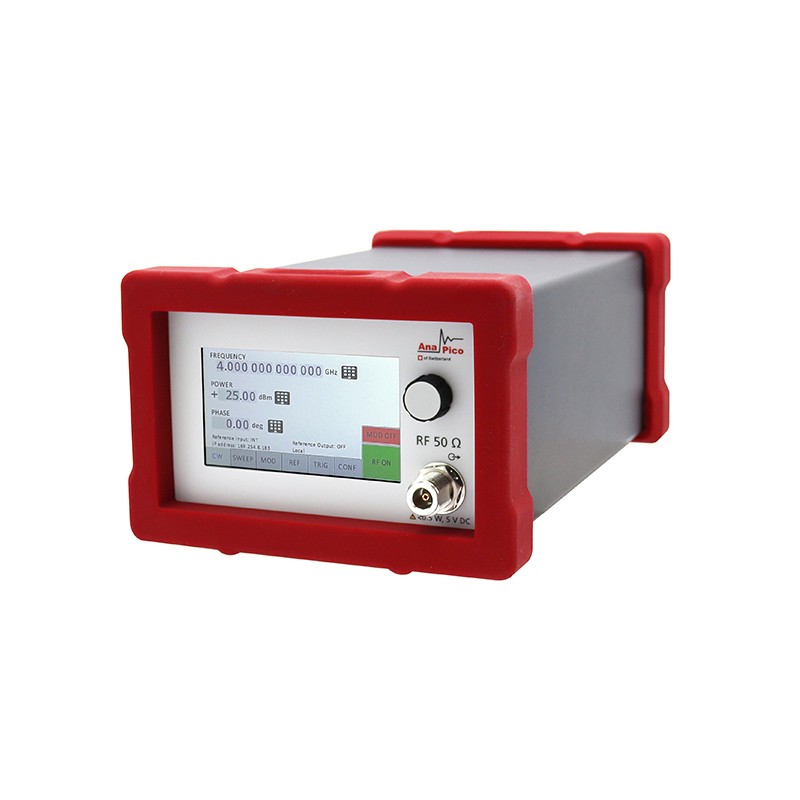

APVSG系列矢量调制信号发生器，输出频率范围从100 kHz分别至4、6、12、20 或 40 GHz，具有 0.001 Hz 分辨率和 400 MHz 射频调制带宽。APVSG系列矢量信号发生器具有200ns的高速跳频功能以及灵活的使用方式和极低的工作功耗，甚至可以使用外部普通充电电池进行工作。

APVSG高性能内部 I/Q 调制器可将自定义波形作为调制信号，并支持包括航空电子调制在内的各种调制方案。 安装的内部双通道任意波形发生器（AWG）可确保 >90dB的载波遏制和>85dB 的镜像遏制。

标准 APVSG 支持超快 CW 频率扫描、啁啾、脉冲内调制、脉冲整形等调制并支持4096QAM的内部矢量信号调制，且输出相位噪声极低。它也可以通过外部高速FCP接口以高达500MB/s的速率进行I/Q数据流的形式进行实时波形回放。

产品型号

主要特征

高达400MHz射频信号调制带宽：使用以 500 MHz 采样率运行的双任意波形发生器来生成 I/Q 信号。该发生器内置了对常见矢量调制方案的支持，并为将加性高斯白噪声 (AWGN) 受控注入到信号路径中提供了直接支持

调制信号的出色信号纯度：相位噪声（-145dBc/Hz@1GHz，20kHz偏移）、低杂散和出色的谐波表现

出色的 EVM 和 ACPR 性能

支持4096QAM高阶调制

完整的内置模拟调制，如 AM、FM、PM、脉冲

超窄脉冲串 (< 5 ns)、线性和非线性脉冲频率啁啾

内置数字调制方案，如 FSK、PSK、ASK、QAM

AWGN加性高斯白噪声信号输出

超快跳频和扫频能力（更新频率、功率和相位的速度在200ns以下）

强大的触发系统，包括多个标记和输入触发器

用于外部信号操控的高速操控端口（FCP）（并行 BCD 接口）

安全性：外部 microSD 可用

灵活性：APVSG GUI 支持来自不同供应商的数据格式。 内部RAM可存储512MS（每个I/Q 样本32位）的 IQ 数据。 APVSG内部AWG可以在用户触发时播放 RAM 的选定部分

APVSG系列矢量信号发生器主要应用包括：

紧凑型超高性能矢量信号发生器和IQ数据流回放

用于相位阵列和天线波束成形的相位相干可编程输出配置

直接用于量子Qbit脉冲码型信号的生成

用于雷达、电子战 (EW) 和天线测试的复杂信号环境

主要技术指标

APVSG系列矢量信号发生器SSB相位噪声@1GHz

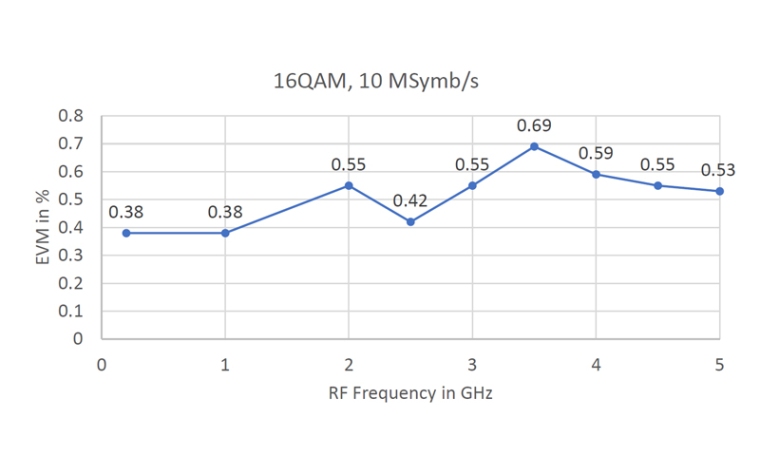

16QAM调制输出EVM值
