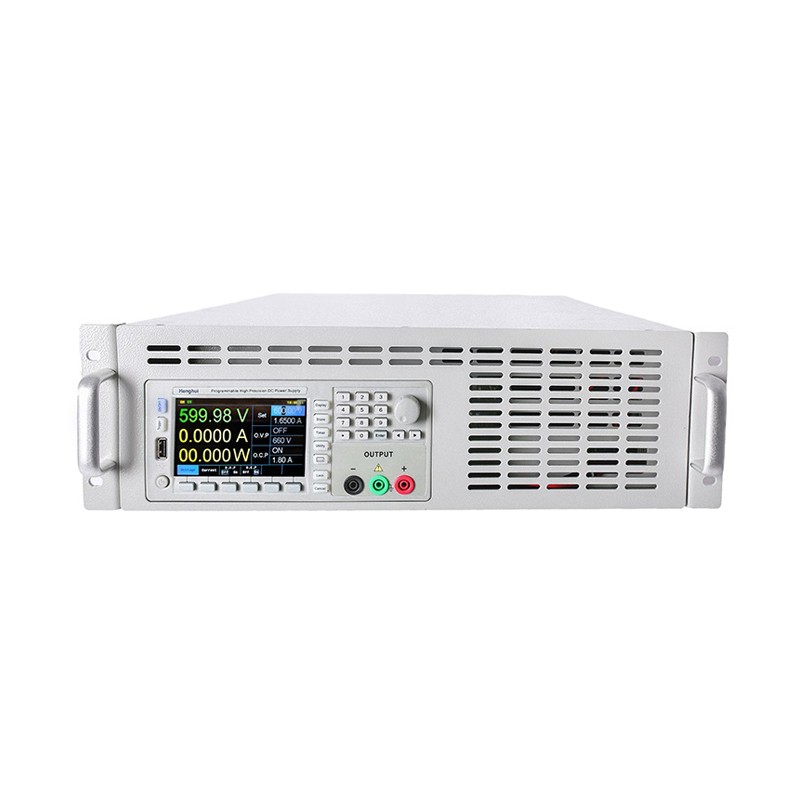

HLU系列 高压程控线性直流电源
HLU系列是单路输出，功率500～1200W，电压350～1300V高压可编程线性直流电源。过载和极性反向保护以及标准的过电压、过电流和过温度保护，可以使HLU和负载免受意外损坏，输出通道都具有0.01%的高调节率和低于1mVrms的涟波和噪声。客户可根据需要订做0-1300V，0.5-10A，容量不超过1.2kVA的机型。HLU系列是大容量输出,测试系统的应用场合和根据用户需要订做的理想选择，例如长时间寿命试验使用。
产品性能特点
0.01%低调整率
超高分辨率和精度
可选择连续或动态负载
低纹波与低噪声
过载，极性接反保护，过压保护，过流保护，过温度保护
具有恒压和恒流两种输出状态，根据负载情况自动切换
4.3寸TFT高清晰度液晶显示屏
方便且快速的操作与设定界面，高速调节旋钮和数字按键输入
内置蜂鸣器作为提示或警告
无极伺服，智能风扇
一键锁定功能，有效防止误操作
上下限判断，熔断测试，输出计时，定功率输出，低电阻测量，快捷键
可存储/调用300组电压电流等数据，配合定时执行可达到简易的自动测试目的
标配RS232,RS485接口，编程指令集符合SCPI，MODBUS协议
标准仪器架设计，可上19寸机柜。
订购信息 |
HLU35H20DA HLU35H30DA HLU50H15DA HLU60H15DA | 700W 368V 2.2A 1050W 368V 3.2A 750W 525V 1.65A 900W 630V 1.65A | HLU80H10DA HLU100H05DA HLU100H10DA HLU120H10DA | 900W 850V 1.1A 500W 1100V 0.55A 1000W 1100V 1.1A 1200W 1300V 1.1A |
技术参数
型号 | HLU35H20DA | HLU35H30DA | HLU50H15DA | HLU60H15DA |
额定直流输出（0℃～40℃） |
电压 | 0～368V | 0～368V | 0～525V | 0～630V |
电流 | 0～2.2A | 0～3.2A | 0～1.65A | 0～1.65A |
功率 | 700W | 1050W | 750W | 900W |
过压保护 | 0.1～385V | 0.1～385V | 0.1～550V | 0.1～660V |
过流保护 | 0.01～2.4A | 0.01～3.6A | 0.01～1.8A | 0.01～1.8A |
电压输出 |
电源效应 | ≤0.01%+30mV |
负载效应 | ≤0.01%+30mV |
恢复时间 | ≤100us (负载改变50%, 最小负载0.5A) |
涟波和噪声 | ≤10mVrms (5Hz～1MHz) |
温度系数 | ≤100ppm/℃ |
设定精度 | ±(0.03% of reading +0.02% of FS) (25±5℃) |
设定分辨率 | 10mV |
电流输出 |
电源效应 | ≤0.2%+3mA |
负载效应 | ≤0.2%+3mA |
涟波和噪声 | ≤ 1mArms |
设定精度 | ±(0.1% of reading + 0.1% of FS) (25±5℃) |
设定分辨率 | 1mA |
显示 |
电压 | 5 digits display |
电流 | 5 digits display |
分辨率 | 10mV/1mA |
电压精度 | ±(0.02% of reading +0.02% of FS ) (25±5℃) |
电流精度 | ±(0.1% of reading + 0.1% of FS) (25±5℃) |
保护 | 过载保护，极性接反保护，过压保护，过流保护，过温度保护 |
接口 | 标配RS232, RS485接口，支持SCPI指令集，MODBUS-RTU协议 |
其他功能 | 存储调出300组，上下限判断，熔断测试，输出计时，定功率输出，低电阻测量 |
绝缘度 | 底座与端子间：≥20MΩ/500VDC 底座与交流电源线间：≥30MΩ/500VDC |
操作环境 | 环境温度：0～40℃ 相对湿度：≤80% |
电源输入 | AC220V±10%, 50/60Hz，选配AC110V±10%, 50/60Hz， |
尺寸(W*H*D) | 430*130*550 mm |
重量 | 28kg | 27kg | 27kg | 28kg |
型号 | HLU80H10D | HLU100H05D | HLU100H10D | HLU120H10D |
额定直流输出（0℃～40℃） |
电压 | 0～850V | 0～1100V | 0～1100V | 0～1300V |
电流 | 0～1.1A | 0～0.55A | 0～1.1A | 0～1.1A |
功率 | 900W | 500W | 1000W | 1200W |
过压保护 | 0.1～660V | 0.1～1200V | 0.1～1200V | 0.1～1400V |
过流保护 | 0.01～1.2A | 0.01～0.6A | 0.01～1.2A | 0.01～1.2A |
电压输出 |
电源效应 | ≤0.01%+50mV |
负载效应 | ≤0.01%+50mV |
恢复时间 | ≤100us (负载改变50%, 最小负载0.5A) |
涟波和噪声 | 10mVrms (5Hz～1MHz) |
温度系数 | ≤100ppm/℃ |
设定精度 | ±(0.03% of reading +0.02% of FS) (25±5℃) |
设定分辨率 | 100mV |
电流输出 |
电源效应 | ≤0.2%+3mA |
负载效应 | ≤0.2%+3mA |
涟波和噪声 | ≤ 1mArms |
设定精度 | ±(0.1% of reading + 0.1% of FS) (25±5℃) |
设定分辨率 | 1mA |
显示 |
电压 | 5 digits display |
电流 | 5 digits display |
分辨率 | 100mV/1mA |
电压精度 | ±(0.02% of reading +0.02% of FS ) (25±5℃) |
电流精度 | ±(0.1% of reading + 0.1% of FS) (25±5℃) |
保护 | 过载保护，极性接反保护，过压保护，过流保护，过温度保护 |
接口 | 标配RS232, RS485接口，支持SCPI指令集，MODBUS-RTU协议 |
其他功能 | 存储调出300组，上下限判断，熔断测试，输出计时，定功率输出，低电阻测量 |
绝缘度 | 底座与端子间：≥20MΩ/500VDC 底座与交流电源线间：≥30MΩ/500VDC |
操作环境 | 环境温度：0～40℃ 相对湿度：≤80% |
电源输入 | AC220V±10%, 50/60Hz，选配AC110V±10%, 50/60Hz， |
尺寸(W*H*D) | 430*130*550mm |
重量 | 28kg | 28kg | 28kg | 30kg |
