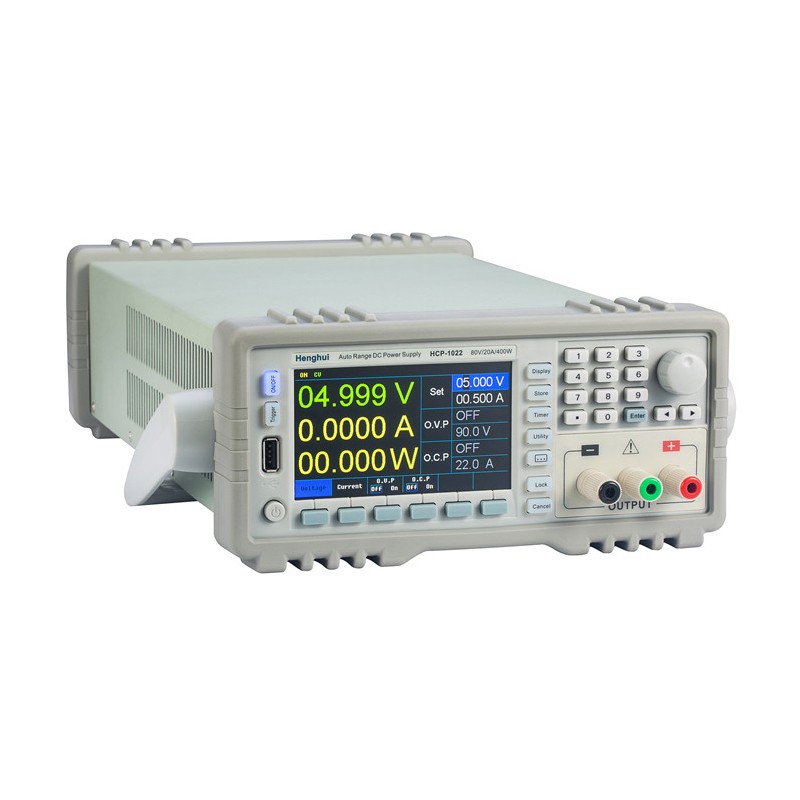

HCP系列 高压宽范围可编程直流电源
HCP 系列是宽范围可编程直流电源，电压可高达605V，电流可高达111A，同等功率前提下，可达***输出电压或电流，一台可以替代多种型号，节约成本。提供多种通讯接口，具备方便的定时输出功能，具有丰富的SCPI 和MODBUS 指令，方便组建各种测试平台。标准19 英寸体积，兼具桌上型和系统型的特性，操作简易方便。广泛适用于电池充电器、高压超高速二极管、电解电容、机电控制领域以及ATE测试系统等，适用于高低电压频繁切换输出的应用环境。
产品性能特点
宽广输出电压和电流范围
高准确度和高分辨率
电压高达605V，电流高达111A，多款型号可选
恒流输出，恒压输出，恒流恒压自动切换
恒功率输出
远端电压补偿
输出有开关on/off控制
编码器旋钮和数字键输入进行调整设定
体积仅1/2机架宽、2U高,桌面和系统均可使用
前后面板都有输出端子
标配RS232、RS485通讯接口
具有丰富的SCPI指令，方便组建智能化测试平台
具有定时输出功能，支持无限及指定循环次数的输出
支持本地 LIST 序列编辑，并可通过前面板USB接口导入 LIST 序列文件
宽范围设计，一台可当多台使用
HCP直流电源的最大功率并不是最大电压与最大电流的乘积。以HCP-1022为例，其最大功率为400W，最大电压和电流分别达到了80V和20A，一个型号可以替代2台或者更多台一般的电源。
Auto Range 功能
HCP直流电源可以在固定功率下实现多种电压和电流的组合输出，单台电源既可满足高电压低电流或是高电流低电压的不同待测物的测试，同时因为电源电压与电流的输出受极限功率的控制，会表现为电压、电流自动量程的切换。
小体积大功能，更灵活更自由
体积庞大笨重的仪器仪器时代已经过去，现在，工程师更加需要体积轻便的测试仪器。此系列直流电源可安放于标准机柜上，即使是用于桌面使用也不会占用大量空间。
电压高达600V，合理设计让高压测试更安全
HCP系列***电压高达600V。在LED、电池、DC/DC转换器行业，高电压是对电源的基本需求，HCP系列不仅能够适用于上述行业的测试，也能够满足对电压要求超高的特殊测试。安全端子的设计保障了测试的安全性。
技术参数
型号 | HCP-1022 | HCP1023C | HCP1024C | HCP1023 | HCP1024 |
额定直流输出 | 功率 | 400W | 850W | 1500W | 850W | 1500W |
电压 | 0～80.5V | 0～35V | 0～85V |
电流 | 0～20.5A | 0～111A | 0～40.5A |
负载调节率 | 电压 | 0.01%+5mV | 0.01%+5mV | 0.01%+10mV |
电流 | 0.1%+5mA | 0.1%+10mA | 0.1%+10mA |
电源调节率 | 电压 | 0.01%+2.5mV | 0.01%+5mV | 0.01%+10mV |
电流 | 0.1%+2.5mA | 0.1%+10mA | 0.1%+10mA |
设定值分辨率 | 电压 | 1mV | 1mV | 1mV |
电流 | 1mA | 10mA | 1mA |
回读值分辨率 | 电压 | 1mV | 1mV | 1mV |
电流 | 1mA | 10mA | 1mA |
设定值精度 | 电压 | 0.01%+10mV | 0.01%+10mV | 0.01%+10mV |
电流 | 0.1%+10mA | 0.1%+60mA | 0.1%+10mA |
回读值精度 | 电压 | 0.01%+5mV | 0.01%+5mV | 0.01%+5mV |
电流 | 0.1%+10mA | 0.1%+40mA | 0.1%+0.1% of FS |
纹波 | 电压 | 50mVpp | 100mVpp | 100mVpp |
电流 | 15mArms | 150mArms | 50mArms |
恢复时间 | ≤5ms | ≤500us | ≤500us |
上升 时间 | 空载 | ≤300ms | ≤300ms | ≤300ms |
满载 | ≤1s | ≤500ms | ≤500ms |
下降 时间 | 空载 | ≤500ms | ≤5s | ≤5s |
满载 | ≤300ms | ≤150ms | ≤150ms |
型号 | HCP1023B | HCP1024B | HCP1023H | HCP1024H | HCP1023G | HCP1024G |
额定直流输出 | 功率 | 850W | 1500W | 850W | 1500W | 850W | 1500W |
电压 | 0～155V | 0～305V | 0～605V |
电流 | 0～20.5A | 0～10.5A | 0～5.5A |
负载调节率 | 电压 | 0.01%+40mV | 0.01%+100mV | 0.01%+100mV |
电流 | 0.1%+10mA | 0.1%+10mA | 0.1%+10mA |
电源调节率 | 电压 | 0.01%+30mV | 0.01%+50mV | 0.01%+50mV |
电流 | 0.1%+10mA | 0.1%+10mA | 0.1%+10mA |
设定值分辨率 | 电压 | 10mV | 10mV | 10mV |
电流 | 1mA | 1mA | 1mA |
回读值分辨率 | 电压 | 10mV | 10mV | 10mV |
电流 | 1mA | 1mA | 1mA |
设定值精度 | 电压 | 0.03%+100mV | 0.03%+200mV | 0.03%+200mV |
电流 | 0.1%+10mA | 0.1%+10mA | 0.1%+10mA |
回读值精度 | 电压 | 0.02%+50mV | 0.02%+100mV | 0.02%+100mV |
电流 | 0.1%+0.1% of FS | 0.1%+0.1% of FS | 0.1%+0.1% of FS |
纹波 | 电压 | 150mVpp | 250mVpp | 300mVpp |
电流 | 30mArms | 40mArms | 30mArms |
恢复时间 | ≤500us | ≤500us | ≤500us |
上升 时间 | 空载 | ≤300ms | ≤300ms | ≤300ms |
满载 | ≤1s | ≤1s | ≤1s |
下降 时间 | 空载 | ≤5s | ≤5s | ≤5s |
满载 | ≤200ms | ≤150ms | ≤200ms |
型号 | HCP-1022 | HCP1023X | HCP1024X |
温度系数 | 100ppm |
SENSE补偿电压 | 1V |
保护 | 过载保护，极性接反保护，过压保护，过流保护，过温度保护 |
锁键盘 | 有 |
接口 | 标配RS232、RS485接口，支持标准SCPI指令集、MODBUS-RTU协议，外部触发接口 |
存储调出 | 300组 |
绝缘度 | 底座与端子间：≥100MΩ/500VDC |
操作环境 | 环境温度：0～40℃ 相对湿度：≤80% |
储存环境 | 环境温度：-10～70℃ 相对湿度：≤70% |
电源输入 | 176V～264V(满载) 100V～132V(半载) | 110V±10% 220V±10% | 220V±10% |
附件 | 电源线1根，RS232交叉电缆1根 |
尺寸 | 412D×215W×89H | 507D×215W×89H |
净重 | 5.0kg | 8kg |
