产品概述

本测试仪，通过先进的射频、高频和微弱信号等处理技术研发出独特的超高频局部放电检测方案，并采用高精度数字处理芯片进行信号处理，可精确捕获被测产品的局部放电信号。适用于工业电机、新能源主驱电机的局放测试。

产品特点

可计量：提供行业**PD-UHF计量检测方案。

多功能：一台设备可同时支持匝间PD(DC-PD)和耐压PD(AC-PD)两种功能模式。

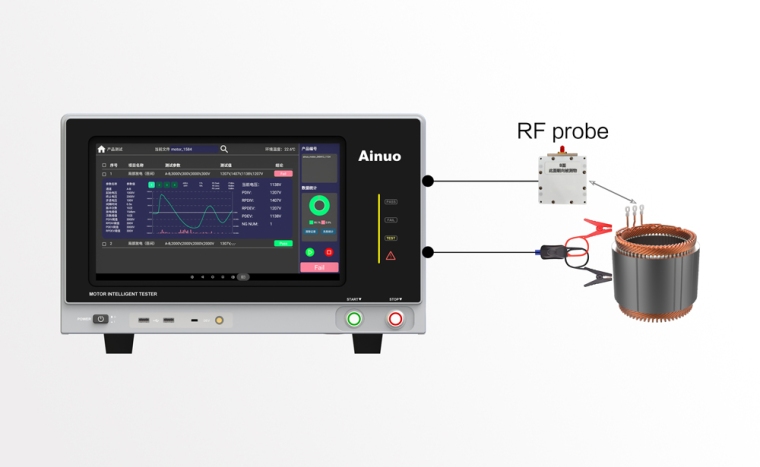

多通道：支持多通道切换，一次接线自动完成全部测试，满足电机多绕组的测试需求。

高性能：高信噪比识别算法，实现局部放电的高灵敏度测试。

高可靠：经历严格工况试验、复杂环境百万次试验正常运行。

高稳定：测试结果稳定，不易受生产现场环境工况影响。

多接口：系统支持USB、RS232、LAN等接口，支持PLC通讯、TCP/IP网络协议等，支持MES对接定制、数据库上传等。

测试项目：

PDIV、RPDIV、PDEV、RPDEV

PDIV:指试验电压从不产生局部放电的较低电压逐渐增加时，在试验中局部放电量超过某-规定值时的最低电压。

RPDIV:指试验电压从不产生局部放电的较低电压逐渐增加时，在试验中局部放电量重复超过某一规定值时的最低电压。

PDEV:指试验电压从超过局部放电起始电压的较高值逐步下降时，在试验中局部放电量小于某-规定值时的最高电压。

RPDEV:指试验电压从超过局部放电起始电压的较高值逐步下降时，在试验中局部放电量重复小于某-规定值时的最高电压。

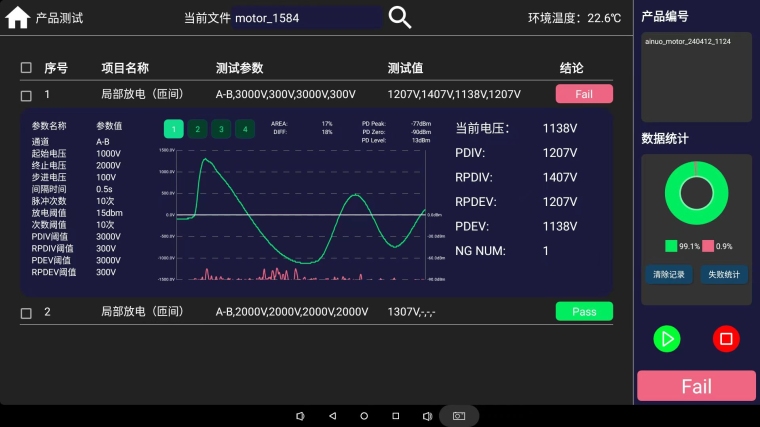

软件界面：

产品应用

1.工业电机

AN8A10PD系列测试仪针对工业电机的局部放电问题设计，支持多通道切换和一次接线自动完成全部测试，适用于多绕组电机的检测。其高信噪比识别算法和高灵敏度测试能力，能有效检测电机绝缘系统的潜在缺陷，如匝间短路和绝缘老化。

2.新能源主驱电机(尤其是新能源汽车驱动电机)

随着新能源汽车向高压、高频方向发展，驱动电机的局部放电隐患显著增加。AN8A10PD系列采用超高频(UHF)检测技术，可精确捕获微弱放电信号，用于测试PDIV(局部放电起始电压)、RPDIV(重复局部放电起始电压)、PDEV(局部放电熄灭电压)及RPDEV(重复局部放电熄灭电压)，确保电机在长期运行中的可靠性。

3.其他高压电机组件

AN8A10PD系列还可扩展至其他高压电机系统的测试，例如新能源电机的定子、绕组等关键部件，通过检测电磁波信号和背景噪声补偿功能，提升测试精度。

AN8A10PD系列设备解决了新能源汽车驱动电机行业因高压化带来的测试难题，已在实际产线中验证其高稳定性和可靠性，有效预防绝缘失效导致的电机寿命缩短问题。

技术规格
